1.查阅电子节气门电路图

查阅维修手册，节气门位置传感器及节气门电动机电路图及说明如图2-2-6所示。

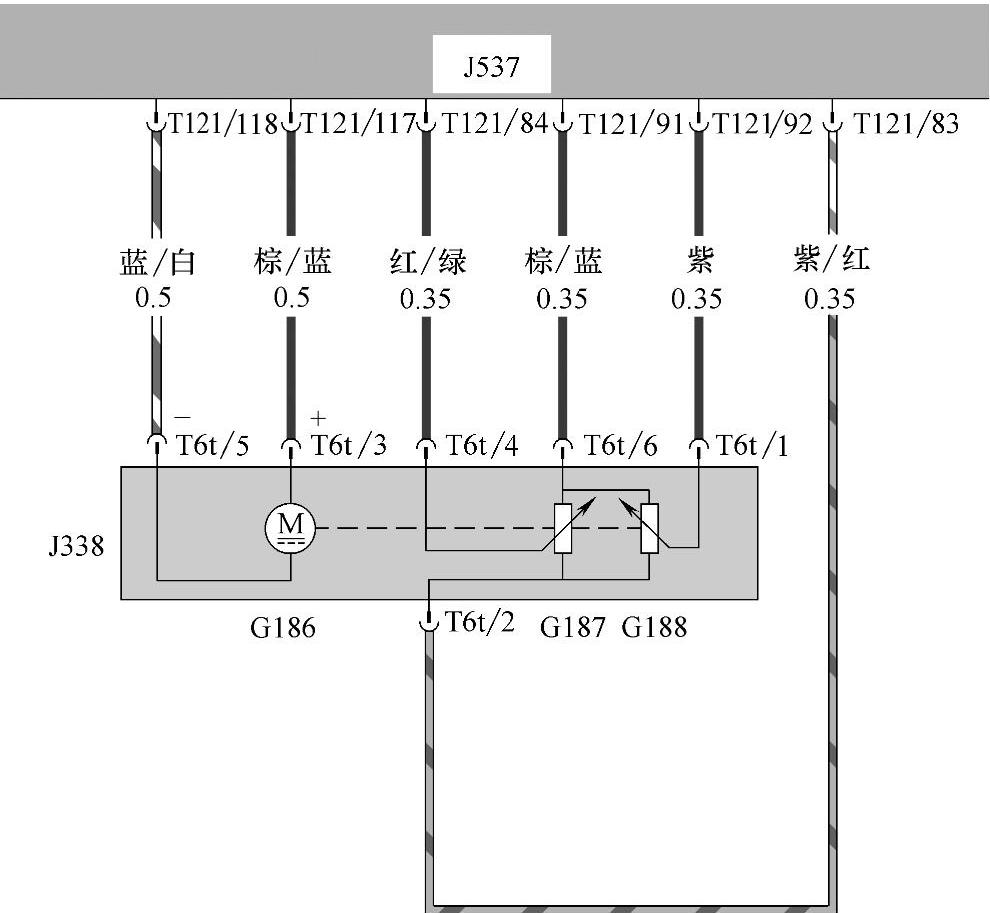

图2-2-6 节气门位置传感器及节气门电动机电路

J338—节气门体 G186—节气门驱动装置 G187—节气门位置传感器1 G188—节气门位置传感器2 J537—发动机电脑

2.使用万用表进行电压、电阻检测

（1）检查G187和G188的功能

接通点火开关，慢慢将加速踏板踏到底，在不拔下导线连接器的条件下，

测量G187侧连接器端子4与端子2之间的电压，应由____V向____V逐渐升高；

测量G188侧连接器端子1与端子2之间的电压，应由____V向____V逐渐减小。否则，应更换J338。若无信号时，则应检查供电和导线是否有故障。

（2）检查G186

断开点火开关，从J338上拔下6P导线侧连接器，用万用表测量节气门控制单元侧连接器端子3和端子5之间的电阻，也就是节气门电动机的电阻R=____（标准值为1～5Ω）。否则应更换J338。

（3）检查J338的供电

从J338上拔下导线侧连接器，接通点火开关，测量J338导线侧连接器端子2与端子6之间的电压，U₂₆=____。正确值在4.5V以上。

（4）检查J338与J537之间的导线

测量J338导线侧连接器与J537导线侧连接器相应的端子，各段导线的电阻均应不大于1.5Ω，各导线间的电阻应为∞。若导线正常，J338仍不能工作时，则应更换J537。

R_1-92=____ R_2-83=____ R_3-117=____

R_4-84=____ R_5-118=____ R_6-91=____

判断各段导线的电阻值是否合格？

3.设置故障，读故障码(www.daowen.com)

故障设置：拔下传感器的插头，起动一次车辆。

1）观察故障现象，描述故障现象：

2）观察仪表盘上的发动机故障警告灯是否点亮？

3）观察仪表盘上的EPC灯是否点亮？

4）记录的故障码为

4.读取测量数据块

使用通用或专用诊断仪，读取数据块01—08—062。填写表2-2-15。慢慢地将加速踏板踩到底，显示区1的百分比应均匀升高，范围8%～60%并未完全使用。显示区2的百分比应均匀下降，范围60%～94%并未完全使用。将读取的数据记录在表2-2-15中。

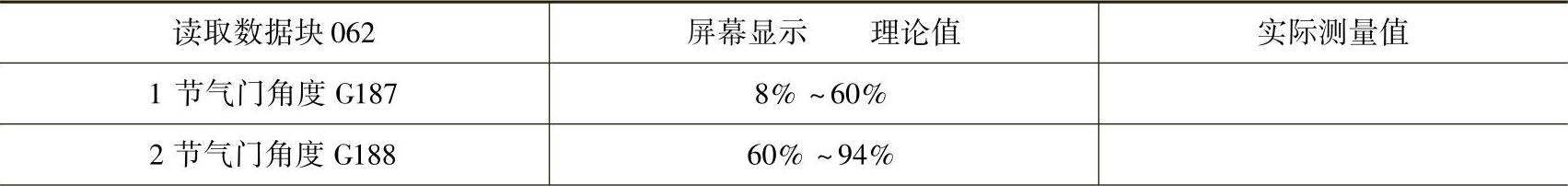

表2-2-15 节气门位置传感器数据块表

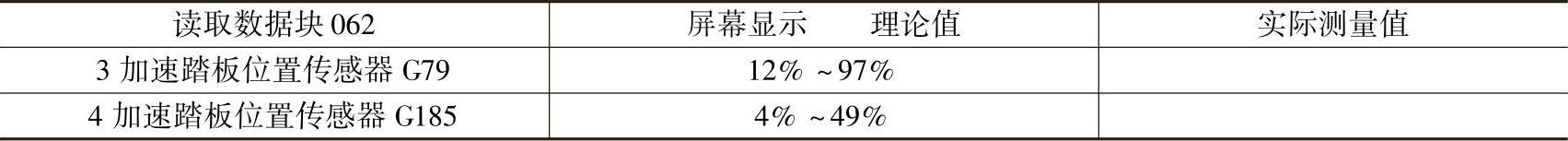

（续）

5.节气门的基本设定

请写出大众Polo节气门体的基本设定步骤：使用诊断仪读取设定后的数据块，并填写表2-2-16。

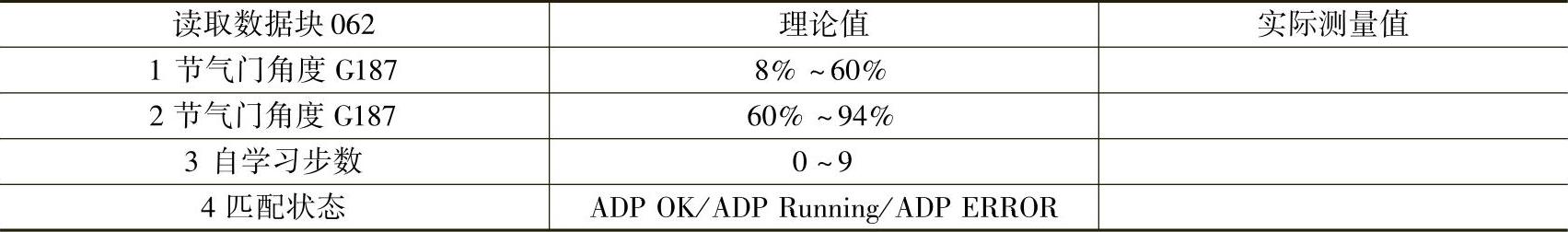

表2-2-16 节气门基本设定数据块表

注意

电子节气门为密封体，且内部无法维修，服务站在维修过程中禁止拆卸阀体。

更换节气门后要作基本设定。
