1.MAP传感器电路图

通过查阅维修资料，找到相关车型（以宝来1.6L车型为例）的MAP传感器的电路如图2-2-4所示，现在多数汽车MAP传感器与进气温度计做成一体。

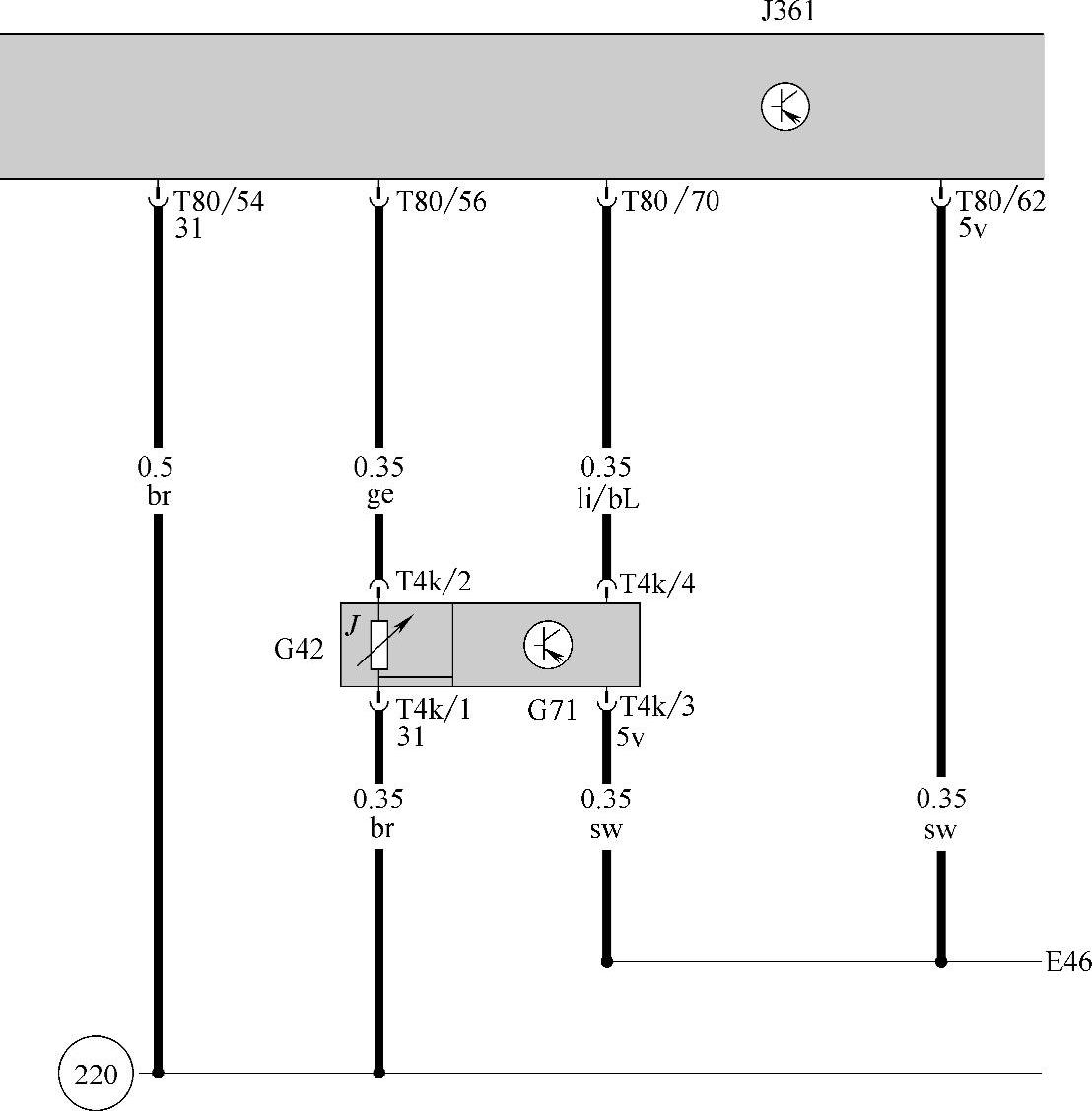

图2-2-4 某车型MAP传感器电路

G71—MAP传感器 G42—进气温度计 J361—发动机ECU 220—传感器接地 E46—正极连接（5V）

2.读取故障码

故障设置：关闭点火开关，拔下传感器插头，起动发动机，使发动机运转1min后，熄火。

①接通点火开关，连接故障诊断仪，进入诊断界面。

②进入发动机系统，读取故障码。

故障码为。

观察发动机故障警告灯是否点亮？

③清除故障码后，起动车辆，再次读取故障码，是否仍有故障码？

3.读取数据流

①按要求连接好诊断仪。

②进入发动机系统，进入读取数据流：

怠速时，读到的进气压力的数据流为。

发动机以2000r/min运转时，读到的进气压力的数据为。

③设置好故障，再次读进气压力的数据为。

4.使用示波器测试波形(www.daowen.com)

①将示波器的测试笔连接到MAP传感器的信号输出线。

②发动机怠速运转。

测试的正确的波形如下：

5.使用万用表测试传感器

（1）传感器电压测试

使用万用表的电压档，选择合适的量程，分别测试传感器插接器与线束连接端各脚对地电压，填入下列表中（以宝来车型为例）。

①测试条件接通点火开关，发动机不着车，填写表2-2-6和表2-2-7的内容。

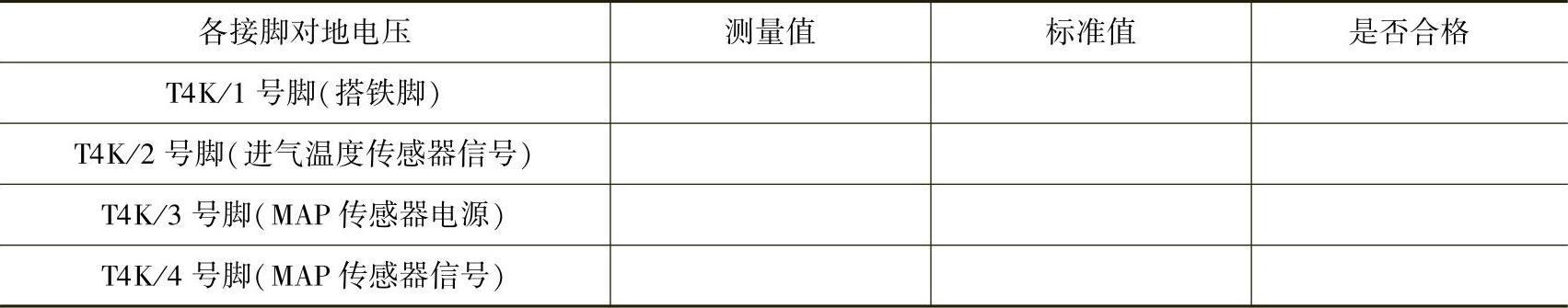

表2-2-6 MAP传感器和温度传感器测量数据表（1） （单位：V）

②测试条件，发动机怠速运转。

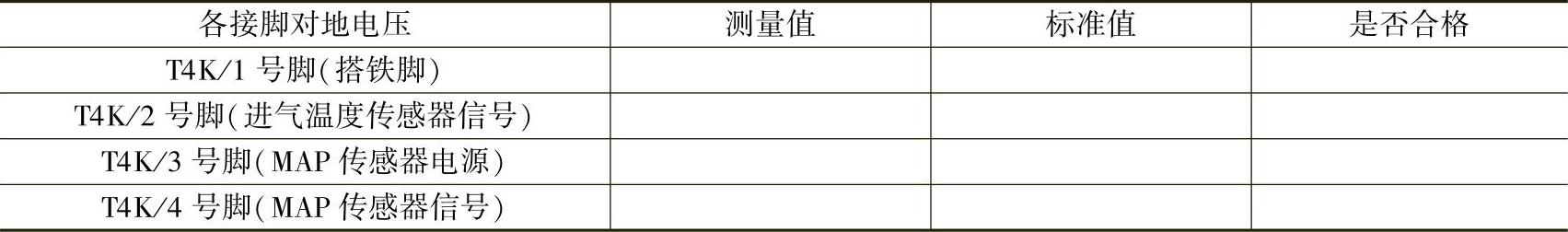

表2-2-7 MAP传感器和温度传感器测量数据表（2） （单位：V）

（2）传感器导通性测试

将数字万用表设置在电阻档，断开传感器插接器，在面板上按电路图找到MAP传感器和进气温度传感器的针脚号与ECU信号测试端口相应的针脚号。测试传感器与发动机导线的导通性，填写表2-2-8。

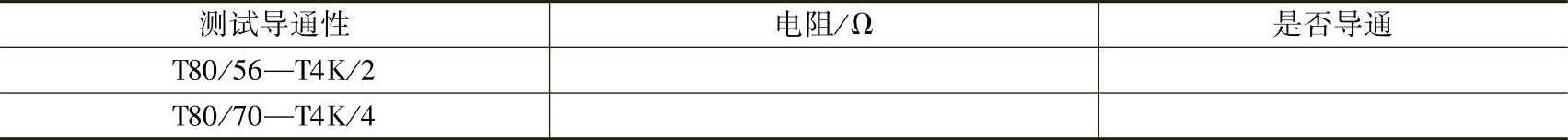

表2-2-8 传感器信号线导通性测试数据表

（3）进气温度传感器电阻测试

测试条件：断开传感器插接器，线束短路性测试将数字万用表设置在电阻档，测量进气压力传感器针脚T4K/2与T4K/1与针脚之间在室温下的电阻，电阻值为，是否合格。
