汽车发动机电子控制系统:凸轮轴位置传感器(CMP)检修

通过相关资料,查询凸轮轴位置传感器电路简图如图2-2-2所示。


图2-2-2 CMP传感器电路简图

注意

未关闭点火开关时,严禁拔下各传感器插接器,以免损坏ECU。

1.读取故障码的步骤

连接故障诊断仪,打开点火开关,进入诊断系统读取故障码,故障码为。

2.使用万用表对传感器及线路进行检测

(1)线路的电压检测

插上插头,接通点火开关,但不起动发动机,把数字万用表打到直流电压档,两表笔分别接传感器信号接地和输入电压两针脚,填写电压测量数据表(见表2-2-3)。

表2-2-3 CMP传感器电压测量数据表 (单位:V)


(2)示波器检测

起动发动机,此时输出信号波形可由车用示波器检查是否正常。

1)用示波器测量CMP传感器波形,参考图2-2-3,写出示波器的连接方法:

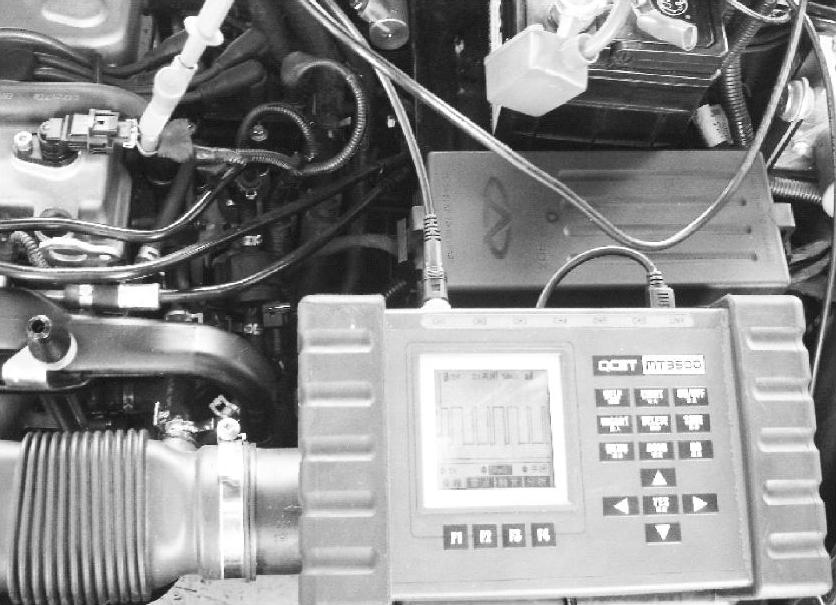

图2-2-3 用示波器测试凸轮轴位置传感器的连接

①连接好示波器的电源

②____。

③____。

④____。(www.daowen.com)

2)画出CMP传感器在怠速时的波形

3)使用示波器同时测量CKP传感器与CMP传感器的波形

3.CMP传感器的拆装(以实训车型为准)

(1)CMP传感器拆写步骤(参考)

①关闭点火开关。

②拆卸发动机装饰罩。

③断开CMP传感器上连接器的连接。

④拆卸CMP传感器固定到凸轮轴盖上的螺栓

⑤拆下CMP传感器,并废弃密封。

(2)请写出CMP传感器安装步骤

①____

②____

③____

④____

CMP传感器螺栓力矩要求:____N·m;安装间隙:____mm。

注意

拆装工具:M6螺钉旋具。

拆卸后对安装表面进行清理,确保没有油污。

用压入的方式安装,不允许用任何冲击性的工具(如锤子等)。

将相位传感器敲入安装孔。
