1.通过相关资料，查询CKP传感器电路示意图（见图2-2-1）

图2-2-1 CKP传感器电路示意图

2.读取故障码

1）连接诊断仪

在成员舱驾驶员一侧找到诊断仪接口，将诊断仪连接到接口上，并打开点火开关。

2）进入发动机系统

选择相应的车型，进入发动机系统。

3）查询故障码，故障码为。

4）清除故障码，起动发动机后再读取故障码，观察故障码是否还存在。如果故障码还存在，说明。

3.使用万用表检测CKP传感器

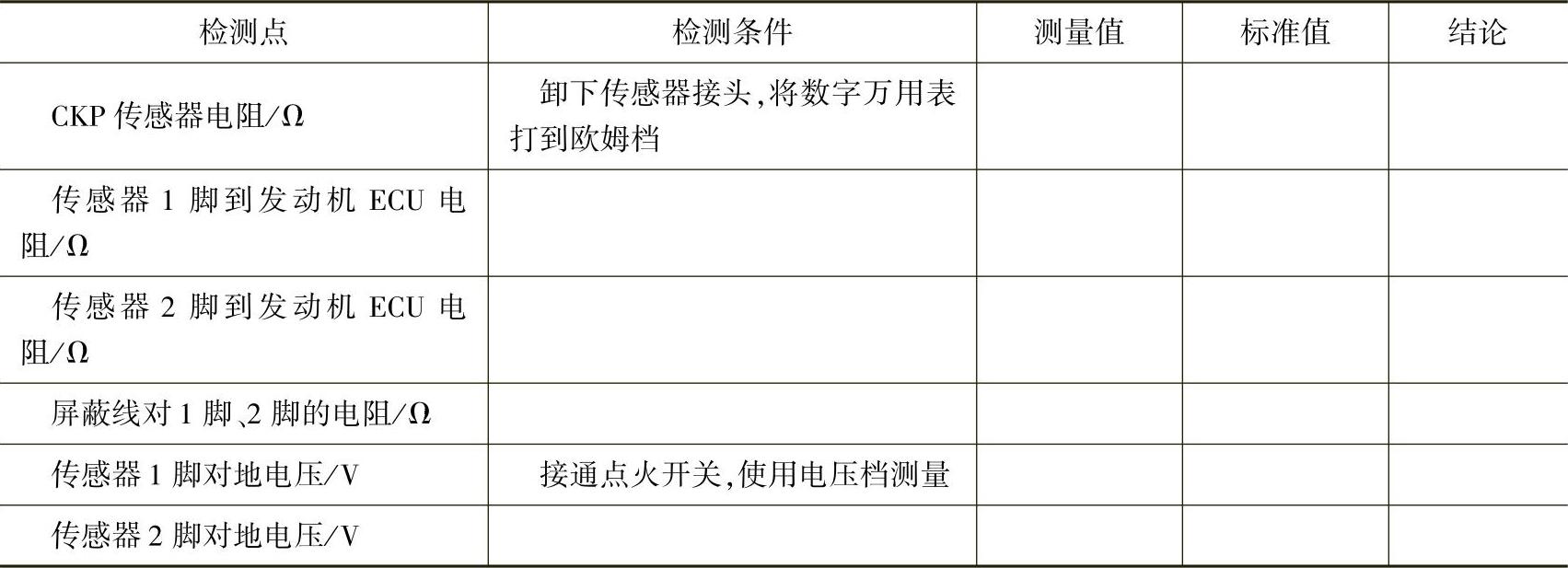

表2-2-2是使用万用表对CKP传感器电阻、电压的检测单，请填写完整。

表2-2-2 CKP传感器检测单

4.使用示波器检查CKP传感器

连接好示波器，使用示波器测量传感器的波形，在下面图框中画出CKP传感器的波形。

进行以下操作，并将结果填在横线上。

（1）踩加速踏板，观察波形变化

检查结果：

（2）将CKP传感器信号与地短接

检查结果：

（3）将CKP传感器信号与正极短接(www.daowen.com)

检查结果：

（4）将CKP传感器信号线短接

检查结果：

（5）发动机运转过程中，将CKP传感器插接器拔下，观察发动机现象

检查结果：

5.CKP传感器拆装（以某车型为例）

拆卸：

①断开蓄电池的负极。

②拆卸空气滤清器。

③断开CKP传感器的连接线束。

④拧下CKP传感器固定到变速器壳体的螺栓，并拆卸传感器。

安装步骤：（请根据实训的车型，查阅资料填写）

①清洁CKP传感器和结合面。

②固定CKP传感器，装上螺栓并拧紧。

固定螺栓：力矩N·m，安装间隙：mm。

③把CKP传感器的连接线束固定到安装支架上。

④装上空气滤清器。

⑤连上蓄电池的。

注意

用压入的方法而不是用锤击的方法安装。
