燃料电池汽车结构简介

时间:2023-08-27 理论教育 版权反馈
【摘要】:下面以丰田Mirai氢燃料电池汽车为例,说明燃料电池汽车主要结构部件。当住宅停电时,借助车上的电源插口,丰田Mirai燃料电池车可以对外供电。

燃料电池汽车结构简介

下面以丰田Mirai氢燃料电池汽车为例,说明燃料电池汽车主要结构部件。

1.车辆准备

准备丰田Mirai氢燃料电池汽车一辆,如图4-6所示。

2.实践操作

(1)认知丰田Mirai氢燃料电池汽车主要组件

丰田Mirai氢燃料电池汽车主要组件,如图4-7所示,丰田Mirai底盘上安装有高压储氢罐、储能电池、燃料电池堆和由动力控制装置、电机组成的动力系统。

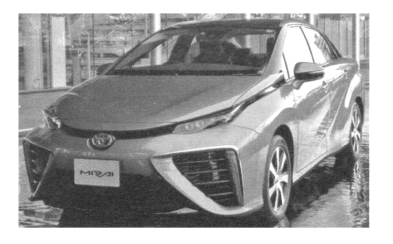

图4-6 丰田Mirai氢燃料电池汽车

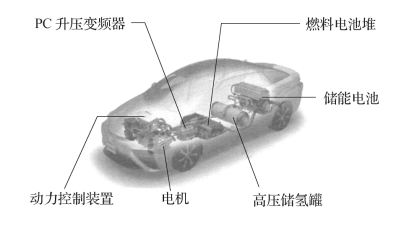

图4-7 丰田Mirai氢燃料电池汽车主要组件

(2)丰田Mirai氢燃料电池汽车工作原理

丰田Mirai氢燃料电池汽车工作原理为:储氢罐中的氢气与车头吸入的氧气在燃料电池内发生反应,产生的电能驱动电机,从而带动车辆;反应产生的剩余电能存入储能电池,如图4-8所示。

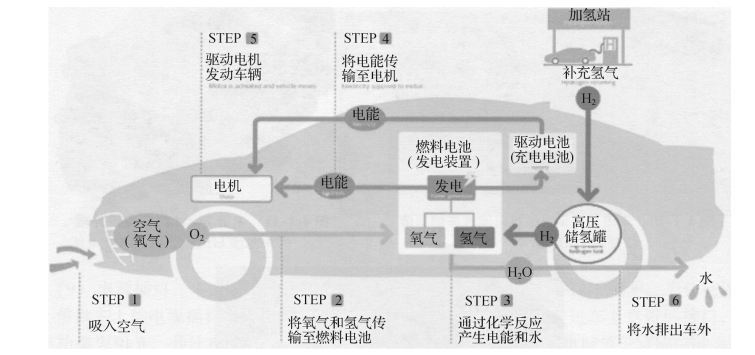

图4-8 丰田Mirai氢燃料电池汽车工作原理

(3)储氢罐

丰田Mirai氢燃料电池汽车储氢罐位于车身后部,如图4-9所示。两个储气罐容积分别为60L和62.4L,最大可存储5kg氢燃料,储气压力可达70MPa。储氢罐外观如图4-10所示。

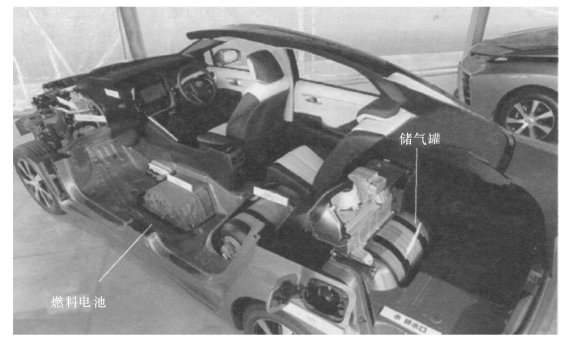

图4-9 丰田Mirai氢燃料电池汽车储氢罐及燃料电池位置

(4)燃料电池(燃料电池堆)

丰田Mirai的燃料电池位于前排座椅下方,外观如图4-11所示。燃料电池是整车的电力来源,在这里氢气与氧气发生反应产生电能。其能量密度达到了3.1 kW/L,发电总功率可达114kW。

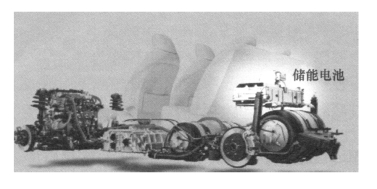

(5)储能电池(可充电电池)

储能电池位于后排座椅后方,如图4-12所示。储能电池虽然占据了一定的行李箱空间,但其发挥的作用很大。燃料电池组输出剩余的电能和车辆行驶过程中回收的电能都被它储存起来,供急加速和车载用电器使用。(www.daowen.com)

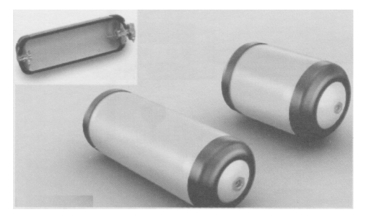

图4-10 丰田Mirai氢燃料电池汽车储氢罐

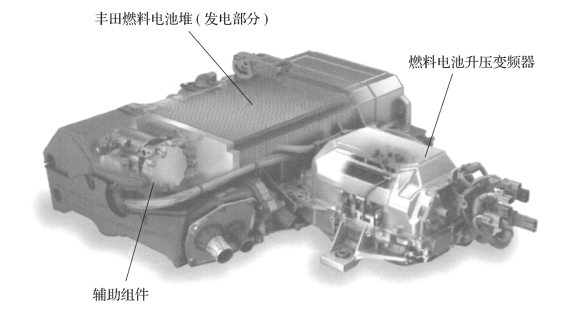

图4-11 丰田Mirai燃料电池外观

图4-12 丰田Mirai储能电池

(6)升压变压器

在新一代燃料电池系统中,发出的电能还需要经过升压变频器的升压才能供给电动机使用,最终输出电压由2008年款燃料电池的250V上升到了650V,如图4-13所示。从其发电功率来看,正好可以满足电机的最大输出需求。

(7)电机

电机位于车头,外观如图4-14所示。电机最大输出功率113kW,峰值转矩达到了335N,保证了良好的低速响应。

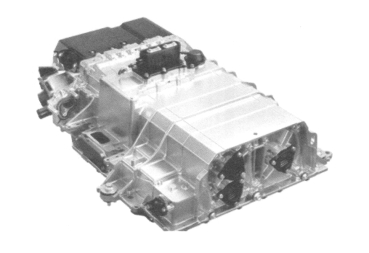

图4-13 丰田Mirai升压变压器

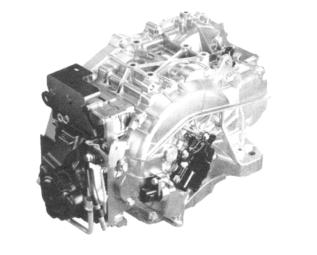

图4-14 丰田Mirai电动机

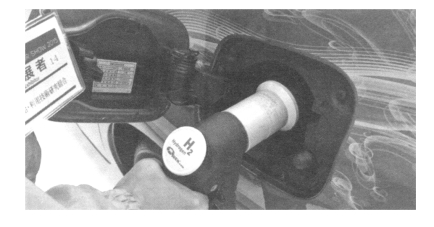

(8)加氢口

加氢口如图4-15所示。加满两个储氢罐的时间为3~5min。加注燃料所需的时间与普通汽油车加油差不多,比起电动车充电快很多。

图4-15 丰田Mirai加氢口

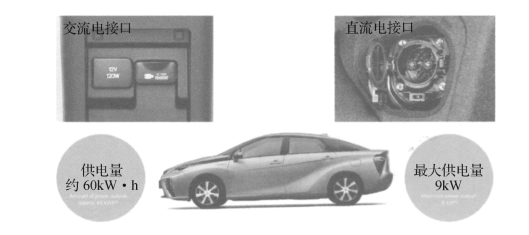

(9)电源插口

丰田Mirai有交流和直流两个电源插口,如图4-16所示。当住宅停电时,借助车上的电源插口,丰田Mirai燃料电池车可以对外供电。通过车上自带的接口,可提供功率为9kW、共计60kW·h的电能;交流充电口可以给笔记本电脑等设备提供电力。

图4-16 丰田Mirai电源抽口
