1.车辆准备

准备北汽EV160纯电动汽车一辆，如图2-41所示。

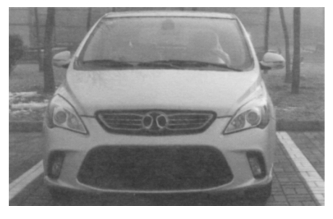

图2-41　北汽EV160纯电动汽车

2.部分车辆功能

（1）起动开关

起动开关有四个挡位：LOCK、ACC、ON和STA，如图2-42所示。未插入起动钥匙时，转向盘锁止，大多数电器不能工作；插入起动钥匙，将起动开关置于ACC：挡，转向盘解锁，中控台等部分电器可以使用；将起动开关置于ON挡，所有仪表、警告灯和电路可以工作，高压上电完毕。

（2）电子换挡旋钮

电子旋动旋钮，可选择倒挡（R位）、空挡（N位）、前进挡（D位）、经济模式E四个挡位，如图2-43所示。当电子换挡旋钮在E位时，按动E+或E—，可调节制动能量回收强度。同时，转向盘上也有制动能量回收按键，在行驶中按下B按键，可由D位切换到E位。

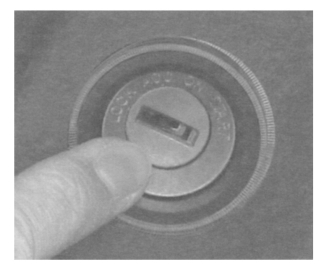

图2-42　北汽EV160起动开关

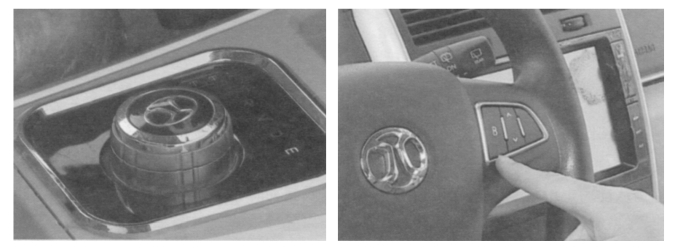

图2-43　北汽EV160电子换挡旋钮及转向盘制动能量回收按键

（3）组合仪表

北汽EV160纯电动汽车组合仪表与传统燃油汽车仪表不同，如图2-44所示。仪表显示驱动电动机输出功率、剩余电量、续驶里程、百公里平均电耗、车速、安全带未系指示灯、门开指示灯、驻车制动指示灯、充电线连接指示灯等。

当起动钥匙置于ON位时，系统进行自检，仪表上各系统故障提示灯点亮，如果各系统正常，故障提示灯熄灭，其中有安全气囊故障提示灯、制动故障指示灯、动力电池断开指示灯、系统故障灯等。(www.daowen.com)

图2-44　北汽EV160中控台

（4）中控台

北汽EV160中控台如图2-45所示，触摸屏集成了音响控制、导航、收音机及车辆信息监控、能量流显示、车机互联等功能。

触摸车辆监控图标，可打开车辆监控界面，显示车辆状态、电池状态、电机状态、故障诊断，如图2-46（a）所示。车辆状态中会显示车辆就绪状态、能量回收状态、三个级别的故障状态等信息。电池状态中会显示电池系统总电压、电池系统充放电电流信息。电机状态中显示主流母线电压、驱动电机当前转矩、驱动电机控制器温度、驱动电机温度信息。故障诊断中显示电池总电压、电池放电电流、单体电池最高电压、单体电池最低电压、单体电池最高温度、单体电池最低温度、电池正极对地绝缘电阻、电池负极对地绝缘电阻、驱动电机相电流、驱动电机控制器零件号、驱动电机当前状态。

图2-45　北汽EV160组合仪表

触摸能量流图标，主界面可显示能量流状态，如图2-46（b）所示。当驱动车辆行驶时，能量流是从动力电池流向驱动电机；当车辆减速或制动时，能量流是从车轮经过电机流向动力电池，给动力电池充电。右侧界面可显示不同故障等级的提示信息。

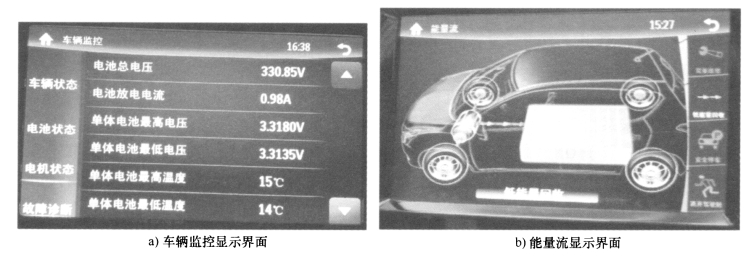

图2-16　车辆监控及能量流显示界面

3.驾驶操作

踩下制动踏板，将钥匙插入起动开关，置于ON位置，观察并确认电子换挡旋钮置于N位。观察仪表盘，是否显示READY。若显示READY，将转向盘、座椅、后视镜调到合适位置，将电子换挡旋钮旋至D位，松开驻车制动，松开制动踏板，车辆将缓慢向前行驶。踩下加速踏板，车辆将加速向前行驶，如图2-47所示。踩下制动踏板，将车辆停稳后，将电子换挡旋钮旋至R位，松开制动踏板，车辆将向后行驶。

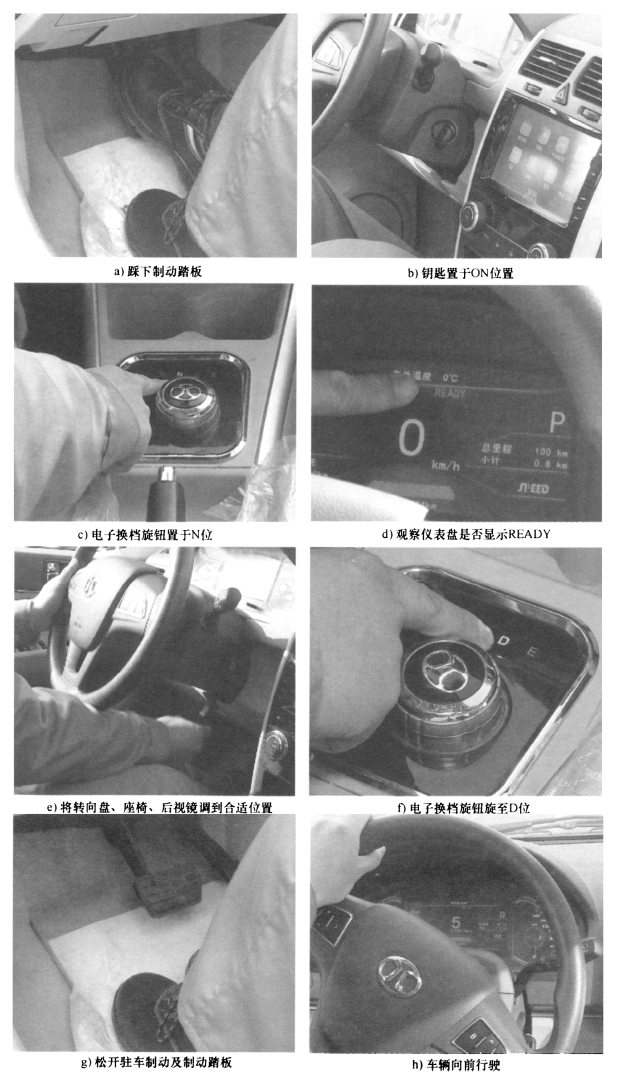

图2-47　车辆驾驶操作

4.驾乘评价

试驾结束后，完成试乘试驾体验评价表。
