下面以北汽EV160纯电动车为例，说明纯电动汽车的结构与组成。

1.车辆准备

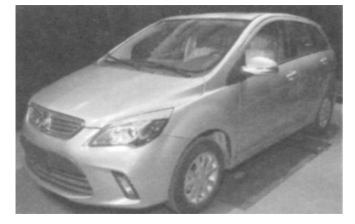

准备北汽EV160纯电动车1辆，如图2-23所示。北汽EV160纯电动车是一款两厢车，续驶里程160km，用电池为汽车提供动力，动力电池安装在车辆底部。

图2-23　北汽EV160纯电动车

2.实践操作

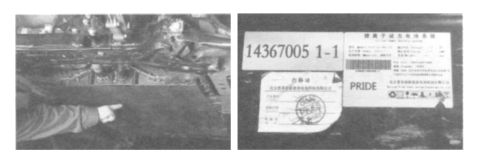

（1）找到动力电池

动力电池安装在车辆底部，如图2-24所示。该动力电池为磷酸铁锂电池，容量为80A·h，额定电压为320V，电量为25.6kW·h。

图2-24　EV160动力电池安装位置及参数

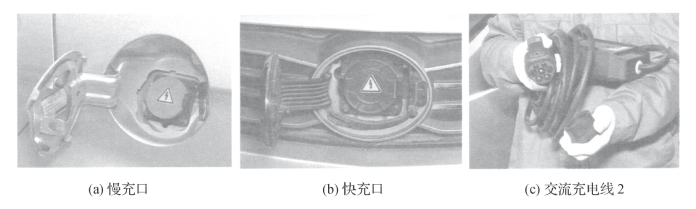

（2）到充电口EV160有两种充电方式，一种为慢充、一种为快充，如图2-25所示。慢充时，充满电需要7～8h；快充时，从20%电量充到80%电量需要1h。慢充口可以通过交流充电桩或交流充电线2给动力电池充电。快充口通过直流充电桩给动力电池充电。

图2-25　EV160充电口与冢用交流充电线2

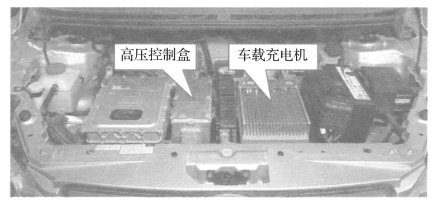

（3）找到高压控制盒与车载充电机

高压控制盒与车载充电机如图2-26所示。高压控制盒将动力电分配到各高压用电设备。车载充电机将220V交流电转换成320V直流电，向动力电池充电。

图2-26　高压控制盒与车载充电机

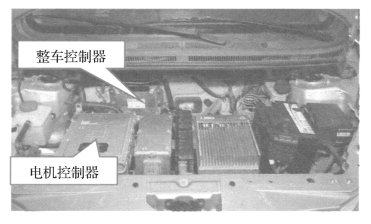

（4）找到电机控制器和整车控制器

电机控制器和整车控制器如图2-27所示。电机控制器接收整车控制器的信号，汽车正常行驶时把直流电转为三相交流电驱动电机转动；车辆减速和制动时，可以将电机发出三相交流电转换成直流电。

整车控制器主要是判断驾驶人的意愿，根据车辆行驶的状态、电池和电机系统的状态进行动力分配，使车辆运行在最佳状态。

(www.daowen.com)

图2-27　电机控制器和整车控制器

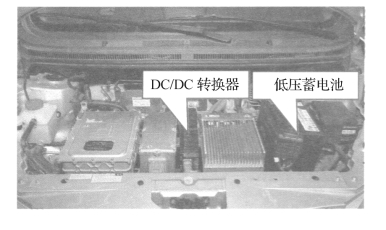

（5）找到DC/DC转换器和低压蓄电池

DC/DC转换器和低压蓄电池如图2-28所示。DC/DC转换器将高压直流电转换为14V低压直流电，给蓄电池充电并向其他低压设备供电。

图2-28　DC/DC转换器和低压蓄电池

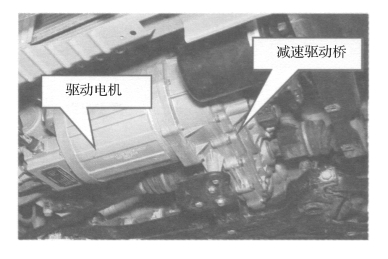

（6）找到驱动电机和减速驱动桥总成

驱动电机和减速驱动桥总成如图2-29所示。驱动电机为永磁同步电机，额定功率为20kW，额定转速为2812r/min。驱动电机产生的动力通过固定速比减速器、主减速器、差速器，传递到半轴及车轮，驱动汽车行驶。

图2-29　驱动电机和减速驱动桥总成

（7）找到电动水泵和电动压缩机

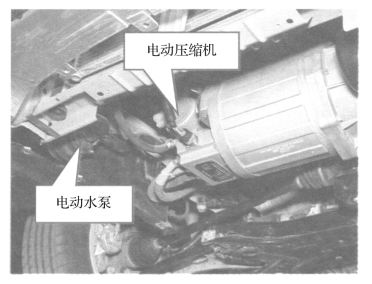

电动水泵和电动压缩机如图2-30所示。电动水泵将散热器内的冷却液输送到电机控制器及电机，对其进行冷却。电动空调压缩机将制冷剂进行压缩、循环，产生制冷效果。

图2-30　电动水泵和电动压缩机

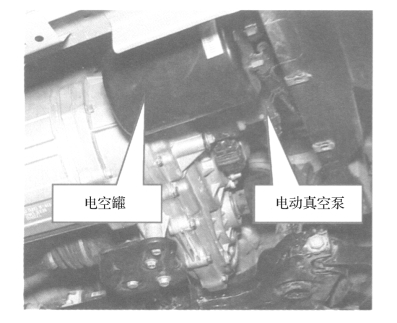

（8）找到电动真空泵和真空罐

电动真空泵和真空罐如图2-31所示。电动真空泵产生真空，储存在真空罐中，辅助驾驶人进行制动。

图2-31　电动真空泵和真空罐

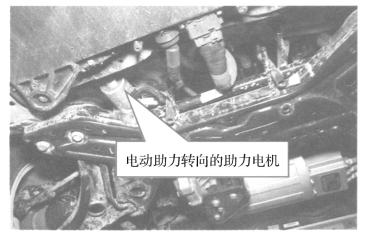

（9）找到电动助力转向助力电机

电动助力转向助力电机如图2-32所示。电动助力转向的助力电机，辅助驾驶入进行转向。

图2-32　电动真空泵和真空罐
