场地平整是整个建筑工程施工的前期工程,是指在开挖基坑(槽)前,对整个施工场地进行就地挖、填和平整的工作。即场地平整就是将天然地面改造成工程所要求的设计平面的过程。

(一)场地平整的前期准备工作

平整场地前应先做好各项准备工作,清除场地内障碍物,排除地面积水,铺筑临时道路。地上障碍物主要包括杂草、树木植物,残余建筑废弃物以及地面积水;地下障碍物主要包括原建筑基础、石块以及植物根茎。

(二)场地平整施工工艺流程

场地平整施工一般工艺流程:现场勘察→地面障碍物清除→标定整平范围→设置场地内水准点设置方格网→测量标高→计算挖、填土量→编制土方调配方案→挖、填土方→平整压实→验收。

(三)场地平整土方量计算

场地平整土方量是指挖、填厚度超过30 mm时的场地挖、填土方量。场地平整土方量的计算方法有方格网法和断面法两种。

1.方格网法

方格网法是利用方格网控制整个场地,从而计算土方工程量,主要适用于地形较为平坦、面积较大的场地。方格网法计算步骤如下:

(1)划分方格网,测定角点标高,计算各角点施工高度

通常,在地形图上将场地划分为边长a=10~40 m的若干正方形网格。利用测量仪器测定各方格角点的自然地面标高(H),并在各方格角点标注出设计标高(Hn),如图1-1所示。角点设计标高与自然地面标高的差,即为各角点的施工高度(hn)。

式中hn——角点的施工高度(“+”表示填,“一”表示挖)(m);

Hn——角点的设计标高(m);

H——角点的自然地面标高(m)。

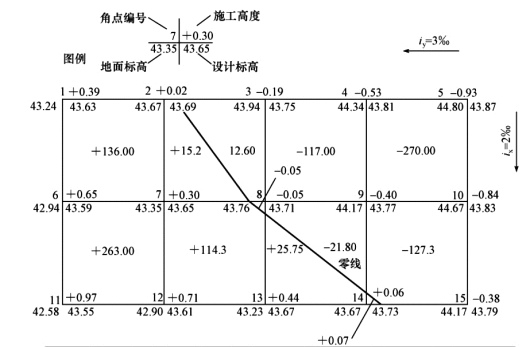

图1-1 方格网法计算平整场地土方量示意图

(2)计算零点,确定零线

在相邻两个角点所在的边长上,一端角点的施工高度为“+”,另一端角点的施工高度为“-”,在此边长上必然存在一个不挖不填点,即为零点,如图1-2所示。将方格网中相邻的零点连接起来,即为零线,在该线上的施工高度都为零。

图1-2 零点位置计算示意图

确定零点位置的公式如下:

式中x1,x2——零点至角点1、2的距离(m);

h1,h2——角点1、2的施工高度(m);

a——方格边长(m)。(www.daowen.com)

(3)边坡土方量计算

为保证挖方土壁和填方区的稳定,将场地挖方区和填方区做成边坡。边坡土方量可以划分成两种近似的几何形体进行计算,场地边坡平面示意图如图1-3所示。

如图1-3所示,①②③⑤⑥⑦⑧⑨⑩为三角棱锥体,三角棱锥体边坡体积为:

式中l1——边坡①的长度(m);

A1——边坡①的端面积(m2)。

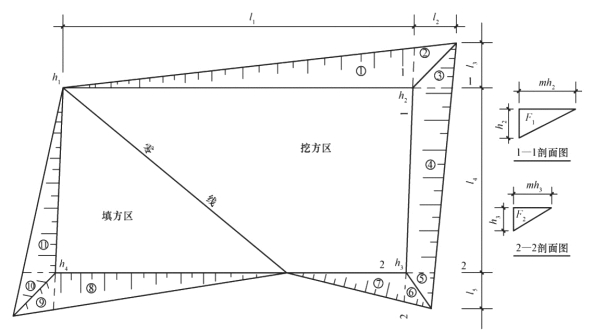

图1-3 场地边坡平面示意图

如图1-3所示,④为三角棱柱体,三角棱柱体边坡体积为:

当两端横断面面积相关很大的情况下,边坡体积为:

式中A1、A2、A0——边坡④两端及中部的横断面面积(m2);

l4——边坡④的长度(m)。

2.断面法

沿场地取若干个相互平行的断面(当精度不高时,可利用地形图确定断面,若精度要求较高时,应实地测量确定),将所取的每个断面(包括边坡断面)划分为若干个三角形和梯形,如图1-4所示,对于某一断面,其中三角形和梯形的面积为:

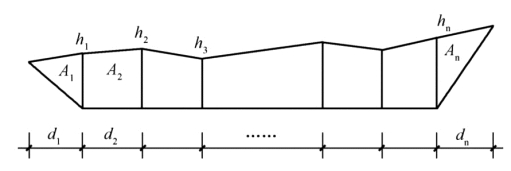

图1-4 断面图

某一断面面积为:

若

则

设各断面面积分别为A1,A2,…,Am,相邻两断面间的距离依次为L1,L2,…,Lm,则所求的土方体积为:

用断面法计算土方量,边坡土方量已包括在内。
