学习物联网智能家居综合实训教程

智能报警主机的设置指令表如表9.2所示，可按照该表的说明对报警主机所需的功能进行设置。

表9.2　工程密码系统设置指令表

智能报警主机不同功能对应的设置方法如下:

■ 恢复出厂设置

报警主机在设置状态下，输入[0321456987]键，按[#]键确认；主机[Signal]指示灯闪一次，扬声器“嘀”声响。主机将恢复为原始密码[1234]，工程密码为[6666]。

操作方法:【0321456987】img【#】

■ 进入设置

报警主机在撤防状态下，输入[6666]，按[#]键确认。

主机语音提示:请输入指令，同时[SET]指示灯长亮，进入设置状态。

操作方法:【密码】img【#】

■ 退出设置

功能设置完毕，按[*]、[#]键，退出设置状态.[SET]指示灯熄灭，主机返回撤防状态。如果在设置操作过程中，停止按键超时20秒，主机将自动退出设置。

操作方法:【*】+ 【#】

■ 遥控对码设置

在设置状态下，输入[20]键，再选择对码的遥控器序号[1～8]，按[#]键确认；[Signal]指示灯长亮，LCD显示对码图标，按遥控器任意键触发；主机收到信号后，[Signal]指示灯熄灭。

语音提示:对码成功，请输入指令。

操作方法:【20】？ 【A】img【#】

A代表:[1～8]个遥控器

举例说明:第一个遥控器对码

操作方法:【20】img【1】img【#】

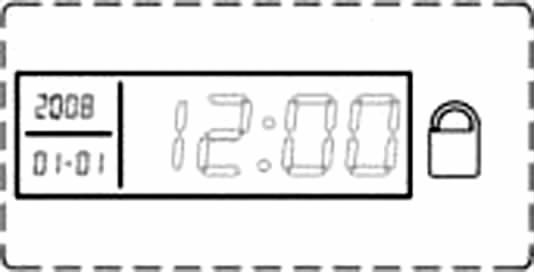

LCD显示:

■ 删除遥控设置

在设置状态下，输入[21]键，再选择要删除的遥控器，按[#]键确认；[Signal]指示灯闪烁一下。

语音提示:删除成功，请输入指令。

操作方法:【21】img【A】img【#】

A代表:[1～8]个遥控器

举例说明:将3号遥控器删除

操作方法:【21】img【3】img【#】

■ 防区对码设置

在设置状态下，输入[23]键，再选择相应防区[01～99]键，按[#]键确认；防区指示灯长亮，LCD显示相应的防区号，取需要对码的无线探测器，触发无线信号；主机收到信号，防区指示灯熄灭。

语音提示:对码成功，请输入指令。

操作方法:【23】img【XX】img【#】XX代表:[01～99]防区举例说明:对码1防区

操作方法:【23】img【01】img【#】

LCD显示:

■ 删除防区设置

在设置状态下，输入[24]键，选择需要删除的防区[01～99]键，按[#]键确认。

语音提示:“删除成功”请输入指令。

操作方法:【24】img【XX】img【#】

XX代表:[01～99]防区

举例说明:删除1防区

操作方法:【24】img【01】img【#】

■ 用户密码修改

在设置状态下，输入[30]键，再输入四位新密码，按[#]键确认。

语音提示:设置成功，请输入指令。

操作方法:【30】img【XXXX】img【#】

XXXX代表:四位新密码

举例说明:将密码修改为1012

操作方法:【30】img【1012】img【#】

■ 工程密码修改

在设置状态下，输入[31]键，再输入四位新密码，按[#]键确认；主机“嘀”声响。

语音提示:“设置成功”。

操作方法:【31】img【XXXX】img【#】

XXXX代表:四位新密码

举例说明:将工程密码修改为2846

操作方法:【31】img【2846】img【#】

注意:工程密码与用户密码不能设为相同的四位数。

■ 用户代码设置

在设置状态下，输入[32]键，再输入四位用户代码，按[#]键确认。

语音提示:设置成功，请输入指令。

操作方法:【32】img【XXXX】img【#】

XXXXX代表:四位用户ID

举例说明:张三家报警器的用户代码为0005

操作方法:【32】img【0005】img【#】

■ 年、月、日、小时、分钟设置

在设置状态下，输入[34]键，再输入当前的年份[AA]；再加月份[BB]；再加上日期[CC]；再加当前小时[DD]；再加当前分钟时间[EE]；按[#]键确认。

语音提示:设置成功，请输入指令。

操作方法:【34】img【AA】img【BB】img【CC】img【DD】img【EE】img【#】AA代表:当前年份BB代表:当前月份CC代表:当前日期DD代表:当前时间的小时数EE代表:当前时间的分钟数

举例说明:2012年07月27日下午20时59

操作方法:【34】img【12】img【07】img【27】img【20】img【59】img【#】

■ 主机键盘锁设置

在设置状态下，输入[35]键，再输入[0/1]，按[#]键确认；主机“嘀”声响。

语音提示:设置成功，请输入指令。

操作方法:【35】img【X】img【#】

X 为“0”代表:关

X 为“1”代表:开

举例说明:键盘锁打开

操作方法:【35】img【1】img【#】

■ 无线设备编码设置

在设置状态下，键入[36]+8位无线设备编码，按[#]确认；主机“嘀”声响。

语音提示:设置成功，请输入指令。

说明:无线sc2262的8位编码

操作方法:【36】img【XXXXXXXX】img【#】

XXXXXXXX代表:8位无线编码

举例说明:无线设备编码为“01020102”

操作方法:【36】img【01020102】img【#】

■ 定时布防设置

在设置状态下，输入[37]键，再输入布防[XX]小时，加上[YY]分钟，按[#]键确认。

语音提示:设置成功，请输入指令。

操作方法:【37】img【XX】img【YY】img【#】

XX代表:小时

YY代表:分钟

举例说明:每天18点55分钟自动布防

操作方法:【37】img【18】img【55】img【#】

■ 定时撤防设置

在设置状态下，输入[38]键，再输入撤防[XX]小时，加上[YY]分钟，按[#]键确认。

语音提示:设置成功，请输入指令。

操作方法:【38】img【XX】img【YY】img【#】

XX代表:二位数小时

YY代表:二位数的分钟

举例说明:上午8点30分主机自动撤防

操作方法:【38】img【08】img【30】img【#】

■ 定时开关设置

在设置状态下，输入[39]键，再选择定时功能关闭或开启[0/1]键，按[#]键确认。语音提示:设置成功，请输入指令。

操作方法:【39】img【X】img【#】

X 为“1”代表:开启

X 为“0”代表:关闭

■ 报警电话设置

在设置状态下，输入[51～56]键，再输入报警需要拨打的电话（手机）号码，按[#]键确认。

语音提示:设置成功，请输入指令。

操作方法:【XX】img【YY…YY】img【#】

XX代表:[51]～[56]为第1～第6个报警电话

YY…YY代表:设置的电话（手机）号码。

举例说明:将13811111111设为第一个报警电话

操作方法:【51】img【13811111111】img【#】

■ 删除电话设置

在设置状态下，输入[51～56]键，按[#]键删除。语音提示:删除成功，请输入指令。主机报警不再拨打此电话号码。

操作方法:【XX】img【#】

XX代表:[51～56]为1～6个电话号码

举例说明:将第3个报警电话删除

操作方法:【53】img【#】

■ 电话分机设置

在设置状态下，输入[51～56]键，再输入外线打出号0或9，，再输入电话（手机）号码，按[#]键确认。

语音提示:设置成功，请输入指令。

操作方法:【XX】img【A】img【YY…YY】img【#】

A代表:0/9

YY…YY代表:电话号码

举例说明:分机打外线时需加拨“9”，报警电话为88888888

操作方法:【51】img【9】img【88888888】img【#】

■ 中心电话设置

在设置状态下，输入[57～58]键，输入接警中心电话号码，按[#]键确认。

语音提示:设置成功，请输入指令。

操作方法:【XX】img【YY…YY】img【#】

XX代表:接警中心号码[57～58]

YY…YY代表:接警中心电话号码

举例说明:将88000000为第1个中心电话号码

操作方法:【57】img【88000000】img【#】

■　删除中心电话设置(www.daowen.com)

在设置状态下，输入[57～58]键，按[#]键确认。接警中心的电话号码就被删除。

语音提示:删除成功，请输入指令。

操作方法:【XX】img【#】

举例说明:将第1～2个接警中心电话号码删除

操作方法:【57】img【#】

【58】img【#】

■ 防区类型设置

1防区类型设置

在设置状态下，输入[60]键，选择相应的防区号[01～99]键，再输入[1～8]防区报警类型，再选择该防区报警是否开启/关闭警号[0/1]键按[#]键确认。

语音提示:设置成功，请输入指令。

出厂值为:[1]即时防区、[1]求救报警、[1]为开启警号。

操作方法:【60】img【XX】img【A】img【B】img【C】img【#】

XX代表防区号:[01～99]分别对应01防区到99防区。

A代表防区类型:[1]即时防区、[2]防区延时40秒、[3]24小时防区、[4]旁路防区。

B代表报警类型:[1]求救报警、[2]火灾报警、[3]煤气泄露、[4]门锁报警、[5]大厅报警、[6]窗户报警、[7]阳台报警、[8]周界报警。

C代表警号开关:[0]为关闭、[1]为打开。

举例说明:将10防区设为24小时、火灾报警、警号有声报警。

操作方法:【60】img【10】img【3】img【2】img【1】img【#】

2有线防区的防区类型设置

注意:有线防区Z1对应81防区，有线防区Z2对应82防区，依次Z8对应88防区。

举例说明:设置Z2防区为24小时，煤气泄漏，警号有声报警。

操作方法:【60】img【82】img【3】img【3】img【1】img【#】

■ 留守防区设置

在设置状态下，输入[61]键，选择相应的防区[01～99]键，再选择该防区[在家布防]时，是否报警[0/1]键，按[#]键确认。

语音提示:设置成功，请输入指令。

出厂值为[0]:所有防区在家（留守）布防不报警。

操作方法:【61】img【XX】img【A】img【#】

XX代表:[01～99]防区

A代表:[0]为在家布防不报警

A代表:[1]为在家布防报警

举例说明:将10防区设为在家（留守）布防报警。

操作方法:【61】img【10】img【1】img【#】

举例说明:将55防区修改为在家（留守）布防不报警。

操作方法:【61】img【10】img【0】img【#】

■ 人工录音

在设置状态下，输入[70]键，再选择人工录音[1]键，按[#]键确认。[录音]图标开始闪烁，录音开始:距离主机30cm，10秒钟录音“嘀”声后结束。

操作方法:【70】img【1】img【#】

■ 录音回放

在设置状态下，输入[70]键，再选择录音回放[2]键，按[#]键确认。主机扬声器播放上次录音信息；10秒钟后，“嘀”一声结束。

操作方法:【70】img【2】img【#】

■ 远程遥控设置

在设置状态下，输入[71]键，选择远程遥控功能是否关闭或开启[0/1]键，按[#]键确认。

语音提示:设置成功，请输入指令。

出厂值为[1]:远程控制打开。

操作方法:【71】img【X】img【#】

X 为“1”代表:打开

X 为“0”代表:关闭

■ 远程振铃次数设置

在设置状态下，输入[72]键，再选择振铃次数[1～9]键，按[#]键确认。

语音提示:设置成功，请输入指令。

出厂值为[2]:振铃二次提机

操作方法:【72】img【A】img【#】

A代表:振铃1～9次

举例说明:振铃8次

操作方法:【72】img【8】img【#】

■ 开启联网设置

在设置状态下，输入[73]键，再选择主机与接警中心联网功能关闭/开启[0/1]键，按[#]键确认。

语音提示:设置成功，请输入指令。

出厂值为[0]:联网功能关闭。

操作方法:【73】img【X】img【#】

X 为“1”代表:打开

X 为“0”代表:关闭

■ 布/撤防操作上报中心设置

在设置状态下，输入[74]键，再选择布防撤防信息是否向接警中心上传报告[0/1]键，按[#]键确认。

语音提示:设置成功，请输入指令。

出厂值为[0]:不上传

操作方法:【74】img【X】img【#】

X 为“1”代表:上传

X 为“0”代表:不上传

■ 警号提示音设置

在设置状态下，输入[75]键，再选择布/撤防操作外置警号提示音关闭或打开[0/1]键，按[#]键确认。

语音提示:设置成功，请输入指令。

出厂值为[0]:警号提示音关闭。

操作方法:【75】img【X】img【#】

X 为“1”代表:打开

X 为“0”代表:关闭

■ 断线检测设置

在设置状态下，输入[78]键，再选择电话线断线报警功能是否关闭或开启[0/1]键，按[#]键确认。

语音提示:设置成功，请输入指令。

报警主机不连接电话线使用，设定为[0]，电话断线不检测报警。

出厂值为[0]:电话断线不检测。

操作方法:【78】img【X】img【#】

X 为“1”代表:开启

X 为“0”代表:关闭

■ 外出布防延时时间设置

在设置状态下，首输入[79]键，再选择布防延时的时间[XX]秒，按[#]键确认。

语音提示:设置成功，请输入指令。

出厂值:[30]秒

操作方法:【79】img【XX】img【#】

XX表示:布防键时延时时间。

举例说明:布防延时10秒

操作方法:【79】img【10】img【#】

■ 信息查询

在撤防状态下，输入[*]、[0]、[#]键，进入信息查询。再按[*]、[#]向前向后翻页查询所有的报警记录（最多45条信息），最后用[密码]+[#]退出信息查询。

键盘操作:【*】img【0】img【#】

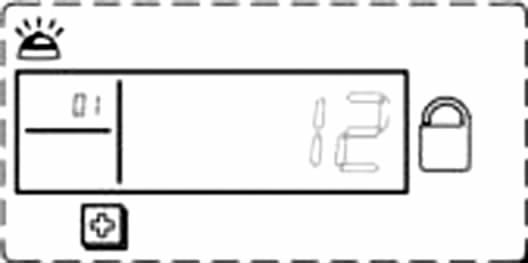

LCD显示:

第一屏:

“01”代表:报警记录序号

12”代表:报警防区，求救报警

第二屏:

报警时间:2009年10月1日，20:35

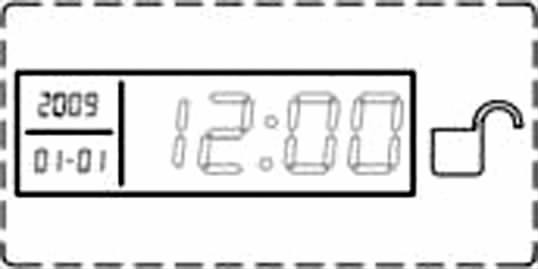

布防显示:img布防状态。

撤防显示:img撤防状态。

报警显示:img报警状态。

退出信息查询:[撤防]（键盘锁关）或 [撤防]+[用户密码]+# 键盘锁开）

（3）操作说明

■ 外出布防

外出布防通常是指:家中无人时，需要对防范现场进行全方位的探测警戒；让所有探测器都处于工作状态，当有报警源（盗贼入侵、发生火灾、煤气泄漏等）触发探测器时，报警系统马上报警。布防后，[ARM]指示灯亮。键盘操作:按【img】键，主机延时30秒布防，默认是30秒。遥控操作:按遥控器【img】键一次即可布防。熟悉和学习以CC2530来实现ZIGBEE无线通信和组网的基本方法。

■ 在家布防

在家（留守）布防是指:用户有人在家，为了安全起见，需要让报警系统外围的门、窗、阳台、周界探测器工作，而又不想自己触发室内的探测器产生误报；此时选择在家布防:让一部分探测器工作，另一部分探测器不工作。布防后，[Home]指示灯亮。

键盘操作:按【img】键，主机立即留守布防。

遥控操作:按遥控器的【img】键一次即可。

■ 单独布防

通过防区单独布防功能，可以将主机的100个防区任意组合进行布防。首先按主机键盘上的[#]键，将键盘清零。按需要布防的防区[01～99]数字键，再按[img]键即可。蜂鸣器“嘀”一声响，同时该防区灯亮1秒，表示该防区单独布防成功。重复以上操作再对其他防区进行布防。

键盘操作:【01～99】+ 【img】

■ 撤防操作

撤防就是主机在报警时，需要中止这次报警；或让报警主机处于非警戒状态。撤防后触发探测器，报警主机是不会报警的（24小时防区和紧急报警按钮除外）。撤防后，[AEM]、[Home]指示灯都是熄灭的。

遥控操作:按遥控器【img】键一下。

键盘操作:[撤防img]（键盘锁关）或 [撤防img]+[用户密码]+# （键盘锁开）

■ 紧急求救

家庭中，有时会发生一些特殊情况:老人或小孩突发疾病，需要急救；家中突然起火，需要求救；歹徒入室行凶抢劫，需要报警；紧急情况电话报警，不够时间或因紧张说话不清等等。此时，只需按下主机的报警键、遥控器的静声报警键或紧急按钮报警。报警系统马上高音警报，自动拨打电话报警。

遥控操作:按遥控器【img】键一下。

键盘操作:按主机键盘上的【img】按钮。

■ 电话接警

报警主机处于布防状态时，一旦接收到报警信号，立即发出报警声；同时自动拨打所有的预设电话（手机）进行报警。被拨打的电话如无人接听，主机自动转拨下一组电话，循环拨打所有的预设电话号码各三次。如果提机接听报警电话，电话听筒马上传来报警信息:“5防区，阳台报警，这里是……”。此时，按电话（手机）键盘的按键，还可以对主机进行远程遥控:

按【1】键:中止主机报警，并且布防；主机不再拨打后面的电话。

按【2】键:中止主机报警，并且撤防；主机不再拨打后面的电话。

按【3】键:主机关闭警号对现场监听30秒，如需延时监听，继续按【3】。

如果接听报警电话后，不按[1]、[2]键操作，只按[3]键监听后挂断。主机

将不再拨打这个电话号码，但还会继续拨打其他预设的电话号码报警。

■ 远程遥控

通过电话（手机）拨打与报警主机连接的电话号码，设置的振铃次数过后，听筒语音提示“请输入密码”，通过电话（手机）按键输入密码。密码错误时提示“密码错误，请重新输入密码”；密码正确，听筒提示“布防按①，撤防按②，监听按③”。

进入后，就可以通过电话按键进行远程遥控操作:

按【1】键:主机进入布防状态，语音提示“系统布防”。

按【2】键:主机进入撤防状态，语音提示“系统撤防”。

按【3】键:主机进入监听30秒，如需继续监听，重复按【3】键延时30秒。
