（1）前照灯电路故障的典型特征

1）前照灯应安装牢固，配光镜应保持整洁，反射镜和灯泡应保持完好，灯泡与线路灯座的连接应正确可靠，若接点松动，在使用前照灯时会因电路的时通时断而烧坏灯丝。若接点氧化锈蚀，前照灯会因电路电压降过大而使前照灯发光不强，变暗甚至不亮。

2）前照灯无专用的搭铁回路而直接在前照灯附近搭铁时，若此处搭铁不良还会出现灯光混乱现象，此时应查出搭铁不实处并排除。

（2）照明与灯光电路熔断器故障的排查

汽车因熔断器熔断所造成的灯光故障所占比例较大，检查中不仅要查熔断器是否熔断，而且还应查出熔断的原因。若出现某熔断器熔断频繁或一开灯便熔断，原因多为该灯电路有短路情况。

检查时，可用导线一端接熔断器盒，另一端接灯光线（应预先将原灯光线拆除）。若灯光亮度正常，熔断器无熔断现象，说明熔断器盒至灯泡间导线有短路，应进一步检查。若熔断器正常，又有正常电压，则应进行下一步检查。

（3）检查汽车照明与灯光电路灯泡故障

灯泡灯丝熔断是造成灯光故障的常见原因。通常用目测的方法检查，若灯泡黑蒙蒙的或灯丝熔断，均应重换新灯泡。

若灯丝频繁熔断，多为交流发电机电压调节器损坏后导致交流发电机输出电压过高而引起的。可通过用万用表检测交流发电机输出的电压来确认。

（4）检查汽车照明与灯光电路搭铁故障

如果检查熔断器、灯泡均正常，灯泡火线（蓄电池正极电源，下同）又有正常电压时，应检查灯泡搭铁线是否搭铁不良或线路断路等。

可取一根导线，导线的一端接灯泡搭铁极，另一端与车架或蓄电池负极相连，若灯光亮度变为正常，即可确认搭铁不良，应检查灯线搭铁部位。同时还应检查灯座电极的接触状况，有的灯座因锈蚀、氧化造成接触不良，而导致灯泡不亮或昏暗的现象较为常见，应引起注意。(www.daowen.com)

（5）检查汽车照明与灯光电路线路故障

新型汽车的灯光线路中大多设置了一些控制电器，例如前照灯受灯光继电器及变光开关的控制，转向灯受闪光器的控制。若前照灯远、近光均不亮，应检查变光开关，灯光继电器是否能控制线路等。其故障的检查方法如下：

如采用直观检查的方法不能找出故障原因或部位，可用导线短路继电器（或变光器）试验的方法来查找故障原因。

1）若灯亮，说明继电器（变光器）损坏，应重换新件。

2）若灯仍不亮，则说明线路有断路之处，应仔细对线路进行检查。

（6）查找出汽车照明与灯光电路中短路搭铁故障

当接通照明灯开关时，熔断器立即烧断，说明灯光电路有短路故障，其短路搭铁部位在灯开关与灯泡之间。汽车灯光电路短路搭铁故障也可用试灯法进行检查。检查方法如下：

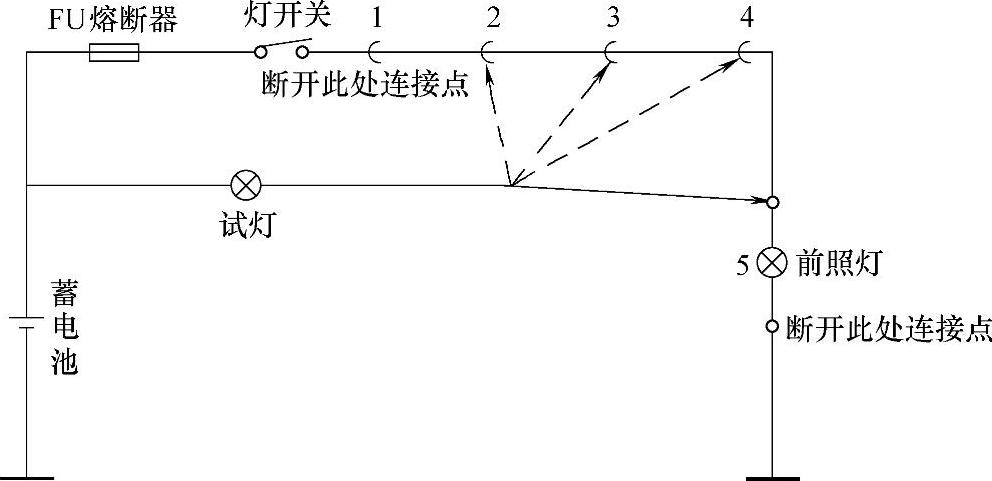

首先断开灯的搭铁线及灯开关连接处的导线。然后将试灯一端与蓄电池正极相连，另一端与接灯的线头相连接，如图6-5所示。如试灯亮，说明有搭铁部位存在，此时逐个拆开从灯开关到灯之间导线上的各个接点，如果试灯熄灭，则搭铁故障发生在灯灭时拆开点与上两个拆开点之间。

图6-5 用试灯检查灯光电路短路示意图
