汽车电控系统故障诊断比较完整的一般程序如图4-2、图4-3所示。

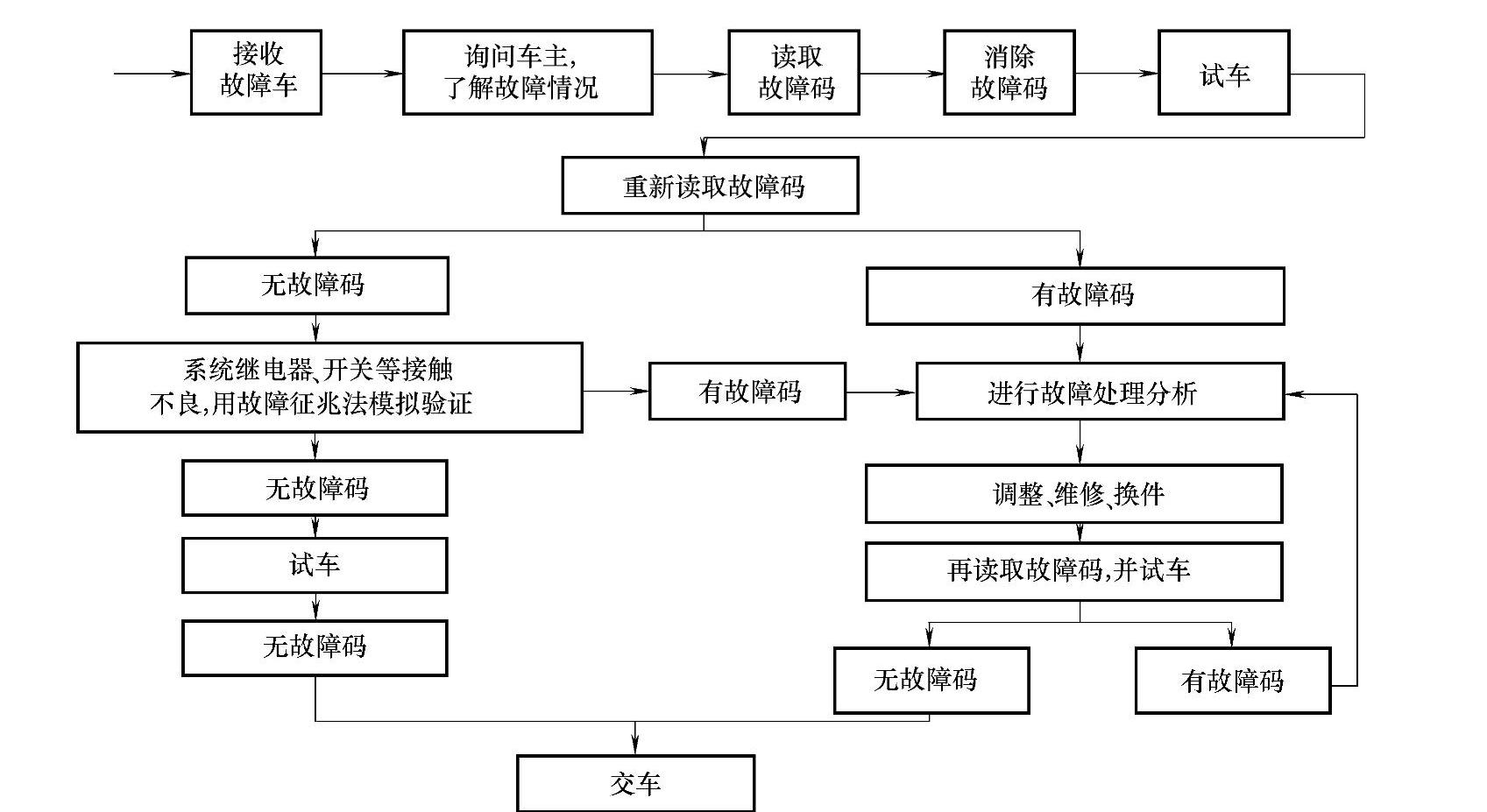

图4-2 汽车电控系统故障诊断的基本程序

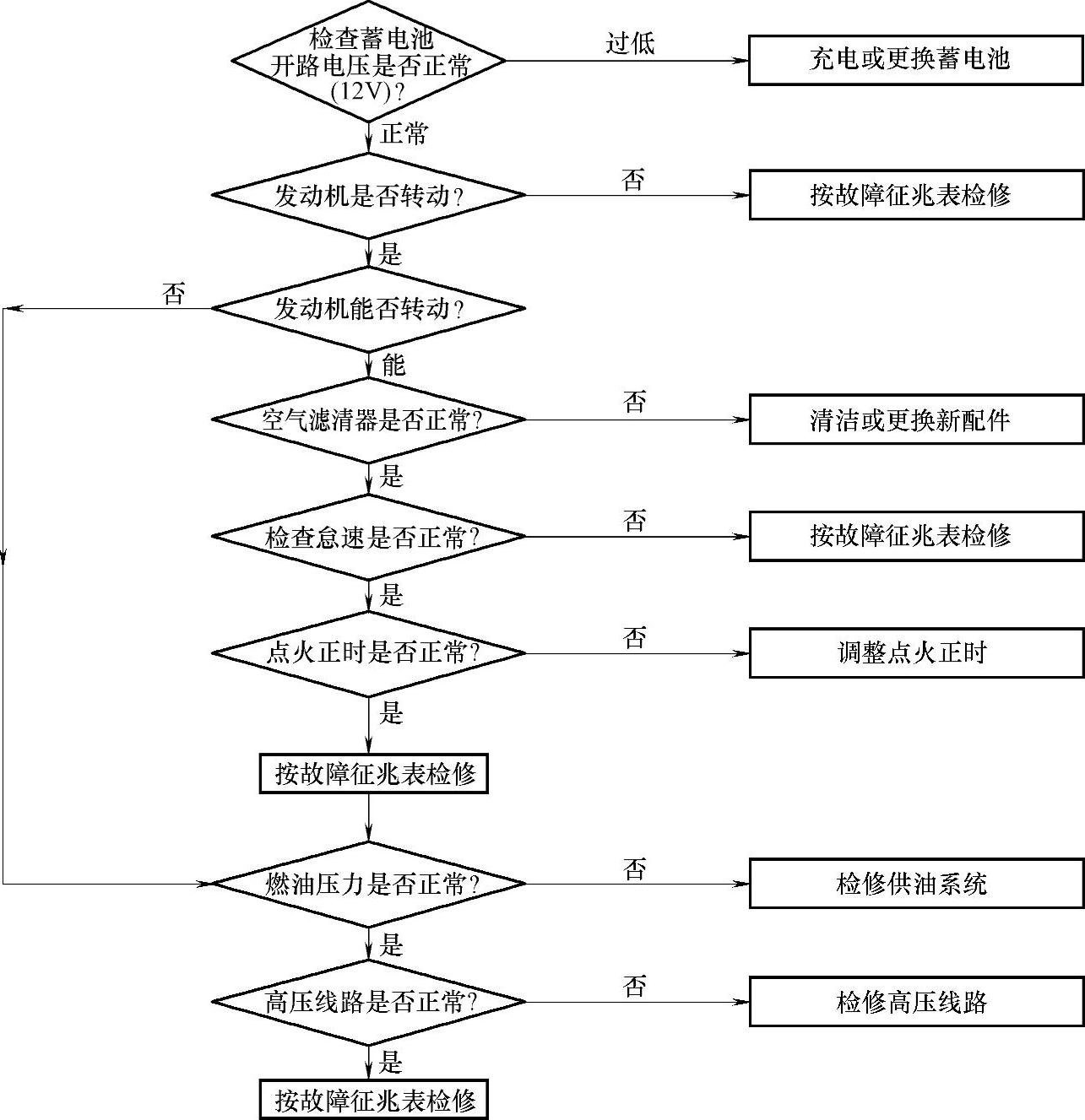

图4-3 发动机电控系统故障基本检查程序框图

1）倾听和验证用户叙述。详细询问故障发生的时间、现象、周期、频率、当时的异常情况，导致故障的可能原因、是否经过拆卸和检查，以及对于车辆行驶性能带来的影响等，用户调查是汽车故障诊断的重要环节，也是进行初步诊断的主要依据。

2）进行外观检查。也叫直观目视检查，目的在于发现并消除从外部能够看见的故障和存在的问题。主要检查发动机管、线、插接件的连接情况和老化、龟裂、变质、烧蚀、电器插头松脱、线路折断等情况。必要时可进行路试。因为用户不可能个个都是汽车行家。其对故障的描述往往带有个人心理因素和片面性。通过直观检查，以印证用户故障描述的准确性，故障是否真实存在，为下一步仪器、设备检查做准备。

3）分析电路原理。在电路图上，画出有问题的电路，然后分析电流由电源、开关、熔丝、用电器到搭铁的整个路径。通过分析电路原理，初步确定出故障可能的部位及范围。

4）进行自诊断测试，读取故障码。首先使用故障诊断仪检查ECU存储器是否存有故障码，以确定大致的故障方位、需要检查的部位以及需要使用的工具、仪器和设备，为进一步检查做好准备。

5）进行直接检查。重点检查问题集中的电路或元器件是否正常，电路插接器或接头有无松动、脱接，导线有无断路、搭铁、错接以及烧焦的痕迹，管路有无凹瘪、折断、松脱或错接等。在直接检查中，熟悉传感器和执行器对于发动机工作性能的影响，对迅速诊断和接除故障极为重要。表4-2提供了这方面的详细信息。

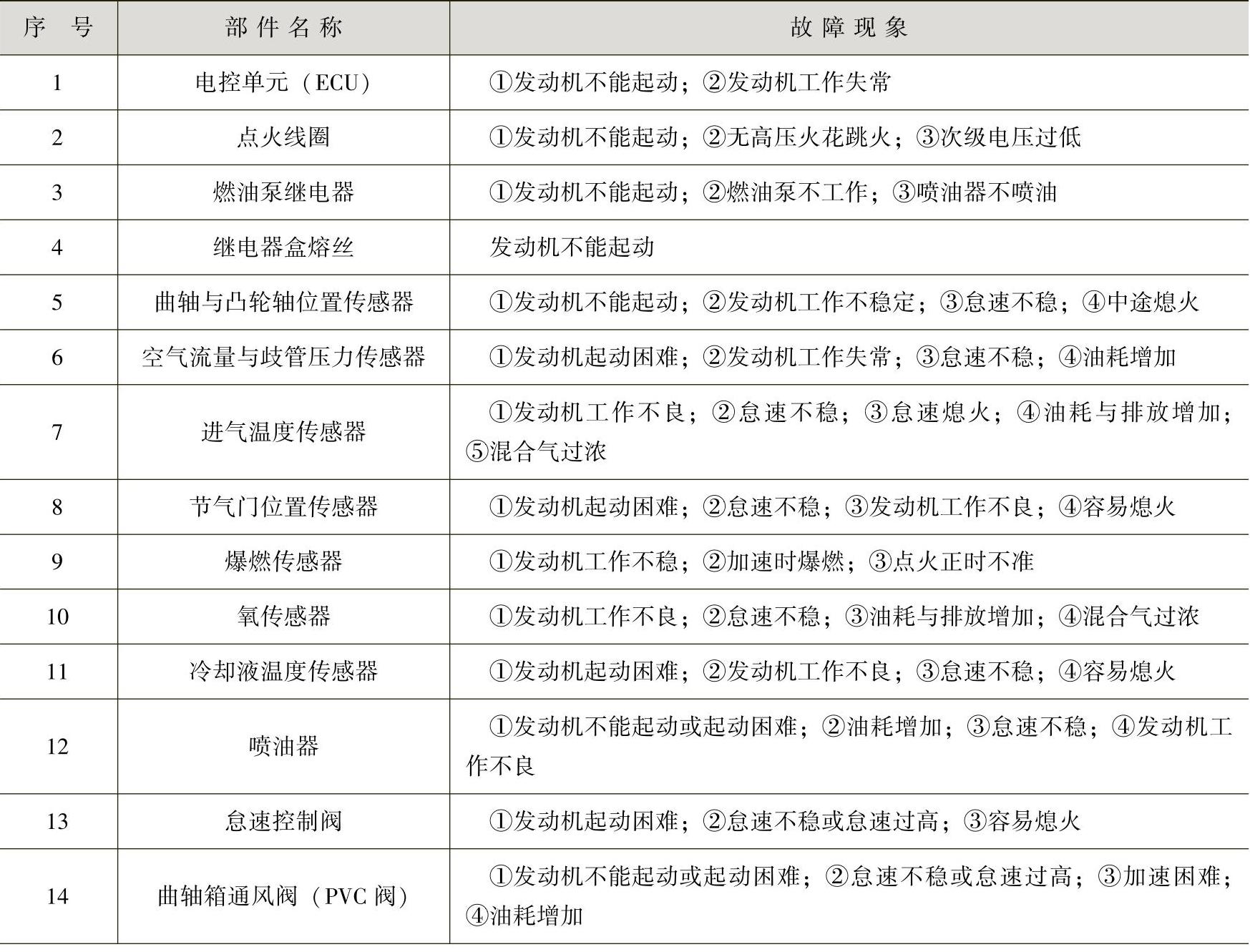

表4-2 汽车电控系统控制部件对发动机工作性能的影响

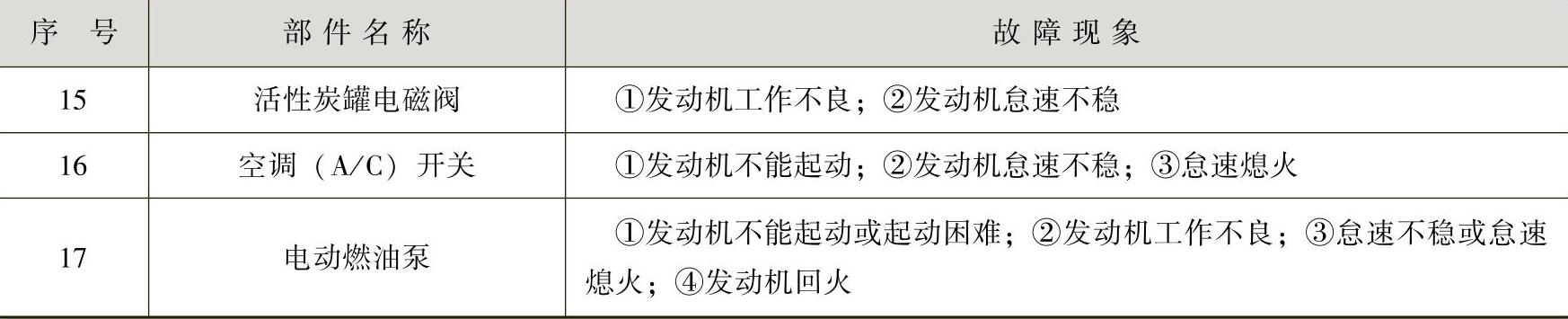

（续）(www.daowen.com)

6）进行深入的基本检查，以查明故障。主要是对蓄电池电压、发动机起动情况、“怠速”运转情况、空滤器堵塞情况、进气管与气缸密封情况、点火正时、燃油压力、高压线“跳火状况”和火花塞技术状况等进行检测，以发现故障部位。可按图4-3发动机电控系统故障基本检查程序框图进行。按基本检查程序进行深入检查包括下列步骤和方法：

①静态模式读取和清除故障码。

②症状确认。

③症状模拟。

④动态故障码检查。通过动态故障码检查进行故障的验证和判断，在无故障码时更为重要。

⑤电路检查与分析，以明确检查方向与部位。

⑥部件检查。通过万用表测试以确认故障点，必要时通过波形分析以确认部件的功能与状态是否正常等。

⑦调整、设定、激活或维修。

⑧试车试验。

7）使用“故障征兆表”继续诊断与排除故障。各汽车厂家的维修手册一般都列有故障征兆一览表，其中列出了故障征兆、怀疑部位和诊断次序。如果经过基本检查仍未发现问题，而故障确实存在，就应查阅该车型维修手册的故障征兆一览表，并按照表中给定的诊断次序继续检查和排除故障。

8）验证故障是否消除、电路是否恢复正常。
