（1）采用测阻的方法判断无刷硅整流发电机性能

测阻判断无刷硅整流发电机性能是在不解体的情况下进行，可采用万用表测量无刷硅整流发电机各接线柱之间的电阻值，以此来初步判断发电机是否有断路或开路故障。

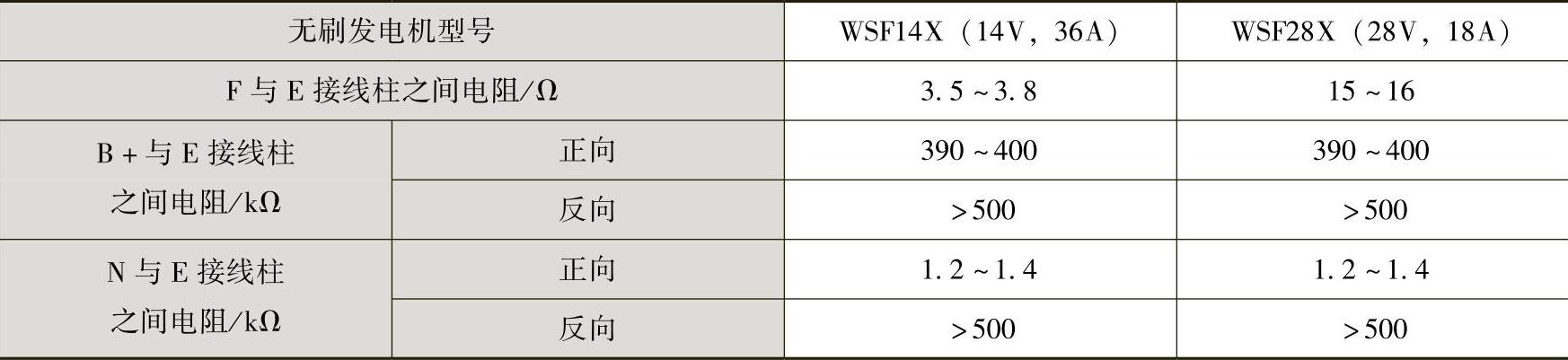

表3-4中列出了WSF系列无刷硅整流交流发电机的实测电阻正常值，供检测时对比参考。表中的字母F为磁场接线柱，B+为电枢接线柱，E为搭铁接线柱，N为中性点接线柱。

表3-4 WSF系列无刷硅整流发电机实测电阻值

（2）采用测速的方法判断无刷硅整流发电机性能

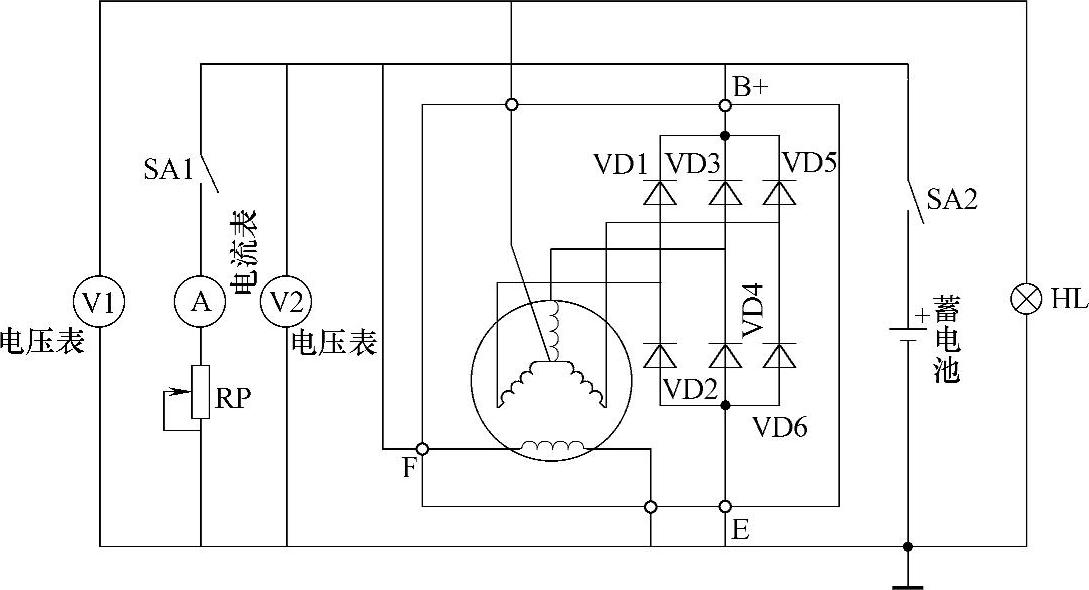

测速判断无刷硅整流发电机性能有空载测量与满载测量，通过测量最低转速来判断所测发电机性能的好坏。图3-4为无刷硅整流发电机检测电路。

图3-4 无刷硅整流发电机检测电路(www.daowen.com)

1）空载测量

①在试验台上，将被检测的发电机与调速电动机的传动部件相连接，并固定好。

②断开SA1开关，接通SA2开关，驱动调速电动机，并逐渐提高被测发电机的转速，待指示灯HL点亮后切断SA2开关，使发电机进入自激状态。

③提高被测发电机的转速，直到其输出电压达到额定值（通过观察V2电压表）时，从转速表上（转速表与调速电动机相连）记下相对应的发电机转速，该转速即为所要测得的发电机的空载转速。

2）满载测量。在上述测量的基础上，接通SA1开关，继续提高发电机转速，与此同时，减小负载电阻RP的电阻值，使电压表V2与电流表A指示出该发电机满载时的额定电压和额定电流值，再从转速表上记下相对应的转速，该转速即为发电机的满载转速。

3）测量结果分析

①正常情况下，14V、500W的无刷硅整流交流发电机的空载转速应≤1000r/min，当达到额定功率时的满载转速应≤2500r/min。当发电机转速达到额定转速时，其中性点电压表V1的示值约为发电机额定输出电压的1/2。

②通过空载转速与满载转速的测量，将实测值与其标准值进行对比后，即可看出所测发电机性能的好坏。如不符合规定要求或性能变差，则应对发电机本身进行拆卸检查，以找出故障原因，并进行相应的修理。
