汽车电气系统由电源系统、用电设备和配电装置三部分组成，如图2-1所示。

(1)电源系统

电源系统包括蓄电池、发电机及调节器。发电机与蓄电池并联工作，发动机不工作时由蓄电池供电，发动机起动后，转由发电机供电。在发电机给用电设备供电的同时，也给蓄电池充电。发电机配有调节器，其主要作用是在发电机转速变化时，自动保持发电机输出电压的稳定。

(2)用电设备

汽车用电设备分为起动系统、点火系统、照明与信号系统，仪表、报警与电子显示系统，辅助电气系统及电子控制系统等。

1)起动系统。起动系统主要包括起动机及其控制电路，用来起动发动机。

2)点火系统。点火系统分为传统点火系统、电子点火系统以及微机控制点火系统3种。点火系统包括点火开关、点火线圈、分电器（有的车型已取消分电器）、控制器(ECU)、信号发生器、点火控制器、火花塞、高压导线等。

3)照明系统与信号系统。照明系统包括车内外各种照明灯及其控制装置。信号系统包括声响信号和灯光信号装置、制动信号灯、转向信号灯、倒车信号灯等。

照明装置包括车内、外各种照明灯。信号装置包括电喇叭、闪光器、蜂鸣器及各种信号灯，提供安全行车所必需的信号。(www.daowen.com)

4)仪表、报警与电子显示系统。仪表、报警与电子显示系统包括电压（电流）表、机油压力表、冷却液温度表、燃油表、车速里程表、发动机转速表、气压及各种报警灯等。

5)辅助电气系统。辅助电气系统包括电动刮水器、空调系统、车窗玻璃电动升降器、电动座椅、防盗系统、收录机等。现在辅助电气设备有日益增多的趋势，主要向舒适、娱乐、保障安全等方面发展。

6)汽车电子控制系统。汽车电子控制系统包括电控燃油喷射系统(EFI)、微机控制点火系统(ESA)、电控自动变速器(ECT)、防抱死制动系统(ABS)、电控悬架系统(EMS)、自动空调(A/C)等。

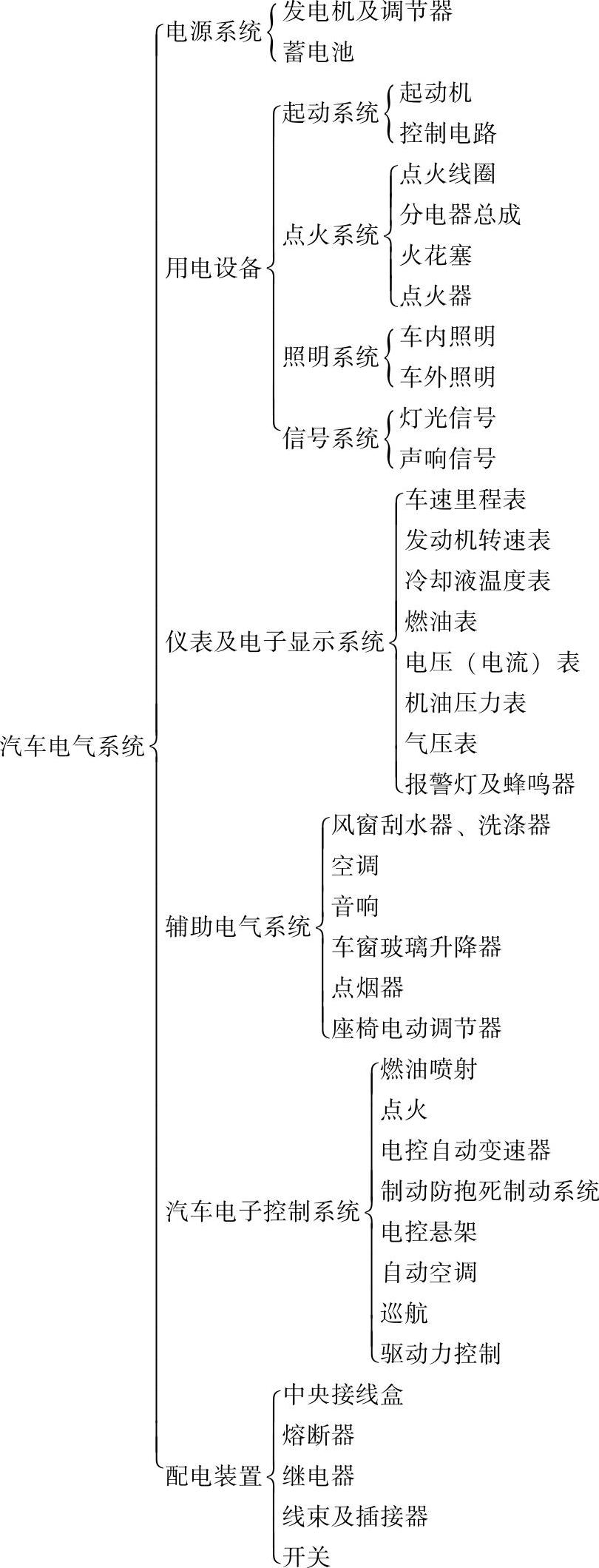

图2-1 汽车电气设备的组成

（3）配电装置

配电装置包括中央接线盒、熔断器、继电器、线束及插接器、电路开关等。
