1.构造

（1）薄板的双钢筋采用Φ5冷拔低碳钢丝平焊成形，吊环采用未经冷加工的HPB235级钢筋，混凝土强度等级为C35。薄板的配筋分为Φ5@200双向和Φ5@100双向两类。

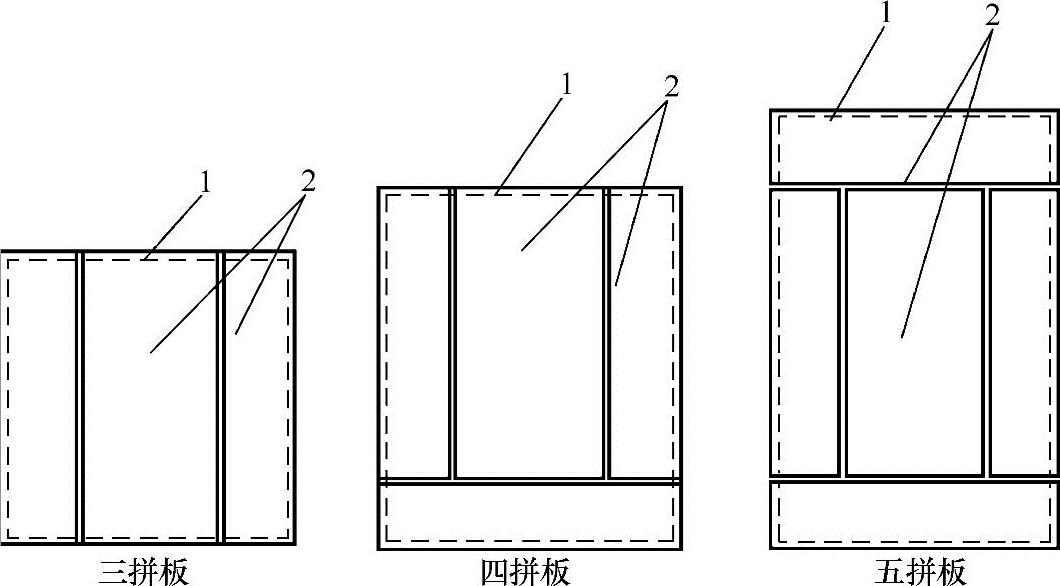

（2）薄板的厚度一般为63mm，单板规格有多种，可组拼成三拼、四拼、五拼板型，如图7-22所示。

图7-22 薄板的拼接形式

1—薄板搁置的周边支座 2—预制双钢筋混凝土薄板

拼板之间的板缝为80～170mm，一般为100mm。大于100mm的拼缝应置于连接边的一侧，如图7-23所示。

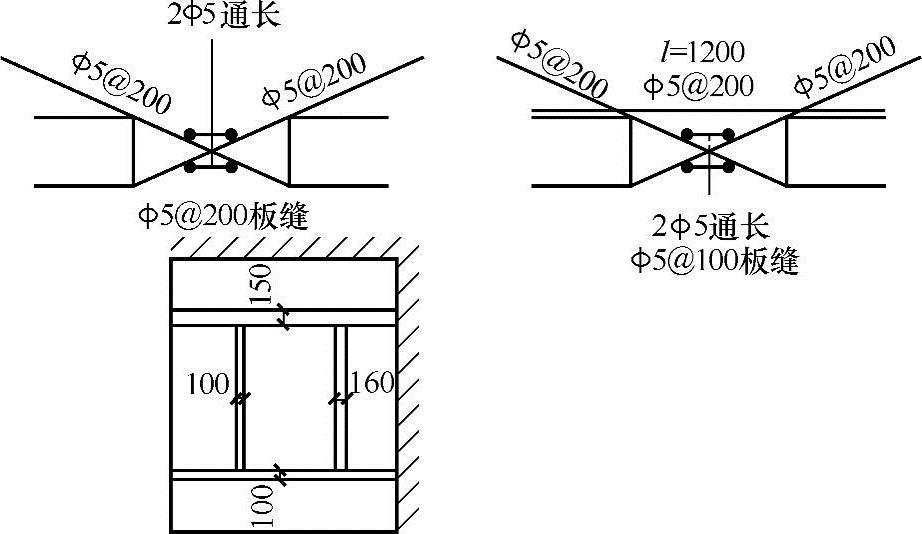

图7-23 薄板组拼板缝处理

2.运输和堆放要点

（1）薄板平放成垛运输时，在垛底应采用通长垫木支垫在靠吊环点处，垫木上下要垂直对齐，薄板支垫处上下表面宜加橡胶垫垫实。

（2）薄板吊运时应吊挂板面上的吊环，采用8个吊点的平衡吊具同步吊运，吊运中不得随意弯曲薄板伸出的钢筋。

（3）薄板应分类、分规格堆放，码放高度不多于6块，堆放方法如图7-24所示。

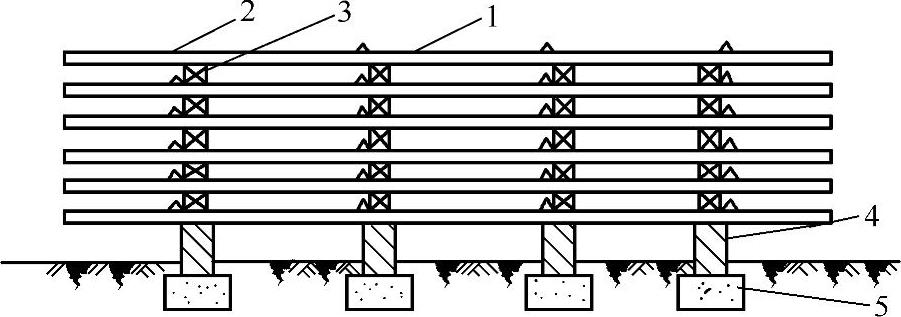

图7-24 预制双钢筋混凝土薄板模板堆放示意

1—薄板 2—吊环 3—100mm×100mm×200mm垫木 4—240mm×240mm×300mm砖垛，顶部用水泥砂浆找平至同一标高 5—两层3∶7灰土

3.安装要点

（1）薄板安装前应事先做好现场临时支架，如图7-25所示，并抄平、找正后方能安装就位，与支架直交的板缝可以使用吊模。

硬架支撑的水平拉杆设置：当房间开间为单拼板或三拼板的组合情况，硬架的支柱高度超过3m时，支柱之间必须加设水平拉杆；支柱高度不超过3m时，应根据情况确定是否拉接。当房间开间为四拼板或五拼板的组合情况时，支柱必须加设纵横贯通的水平拉杆。在任何情况下，都必须保证硬架支撑的整体稳定性。

(www.daowen.com)

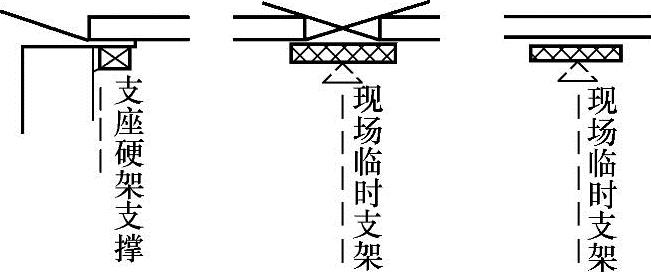

图7-25 临时支架示意

（2）板侧伸出的双钢筋长度和板端伸入支座内的双钢筋长度不少于300mm。薄板在支座上的搁置长度一般为+20mm，排板需要时，也可在+30～-50mm之间变动，但简支边的搁置长度应大于0mm。若必须小于-50mm时，应增加板端伸出钢筋的长度，或在现场另行加筋（梯格双钢筋）与伸出钢筋搭接，以增加伸出钢筋的有效长度，如图7-26所示。

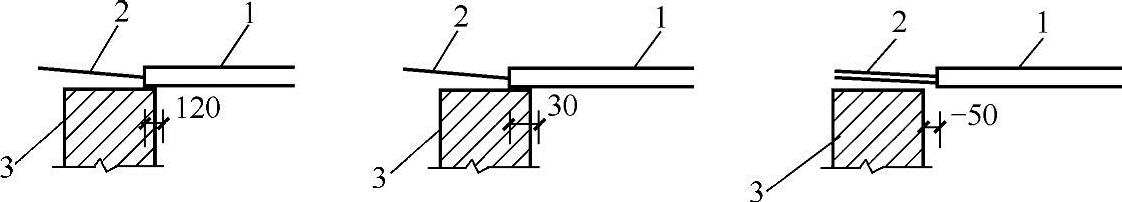

图7-26 薄板在支座上的搁置长度（单位：mm）

1—薄板 2—伸出双钢筋≥300mm 3—支座（墙或梁）

（3）薄板的吊环构造连接。薄板拼接完后，沿吊环的两个方向用通长的Φ8钢筋对吊环进行双向连接，钢筋端头伸入邻跨400mm并加弯钩。与吊环垂直相交的钢筋穿越吊环，另一方向的钢筋置于垂直相交钢筋下并与之绑扎，如图7-27所示。

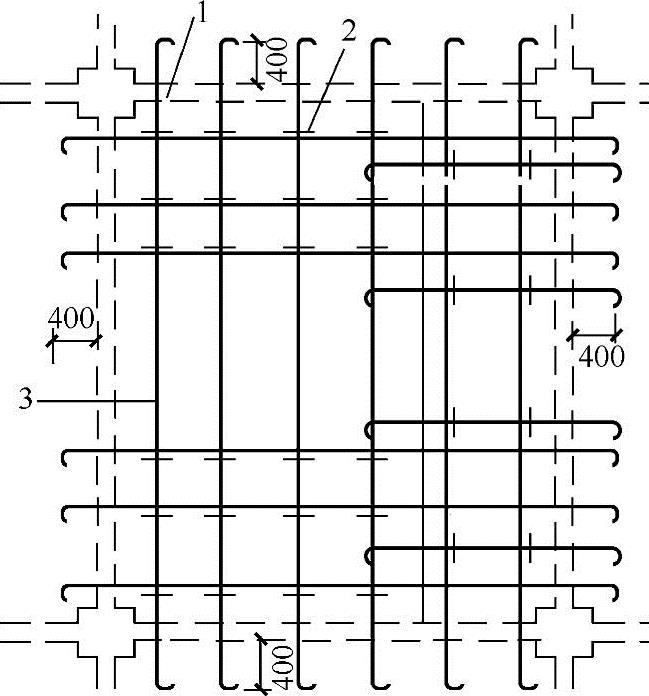

图7-27 薄板的吊环连接构造（四拼板或五拼板）（单位：mm）

1—薄板周边支座 2—吊环 3—纵、横向Φ8连接钢筋

（4）薄板调整好后，将板端和板侧伸出的钢筋调整到设计要求的角度，并伸入相邻板的叠合层混凝土内，如图7-28所示。

（5）在楼板叠合层的预留孔洞、孔位周边各侧加放双钢筋，如图7-29所示，筋长=孔径+600mm，浇筑在叠合层内。待叠合层浇筑养护后，再将薄板孔洞钻通。

图7-28 薄板伸出钢筋构造处理（单位：mm）

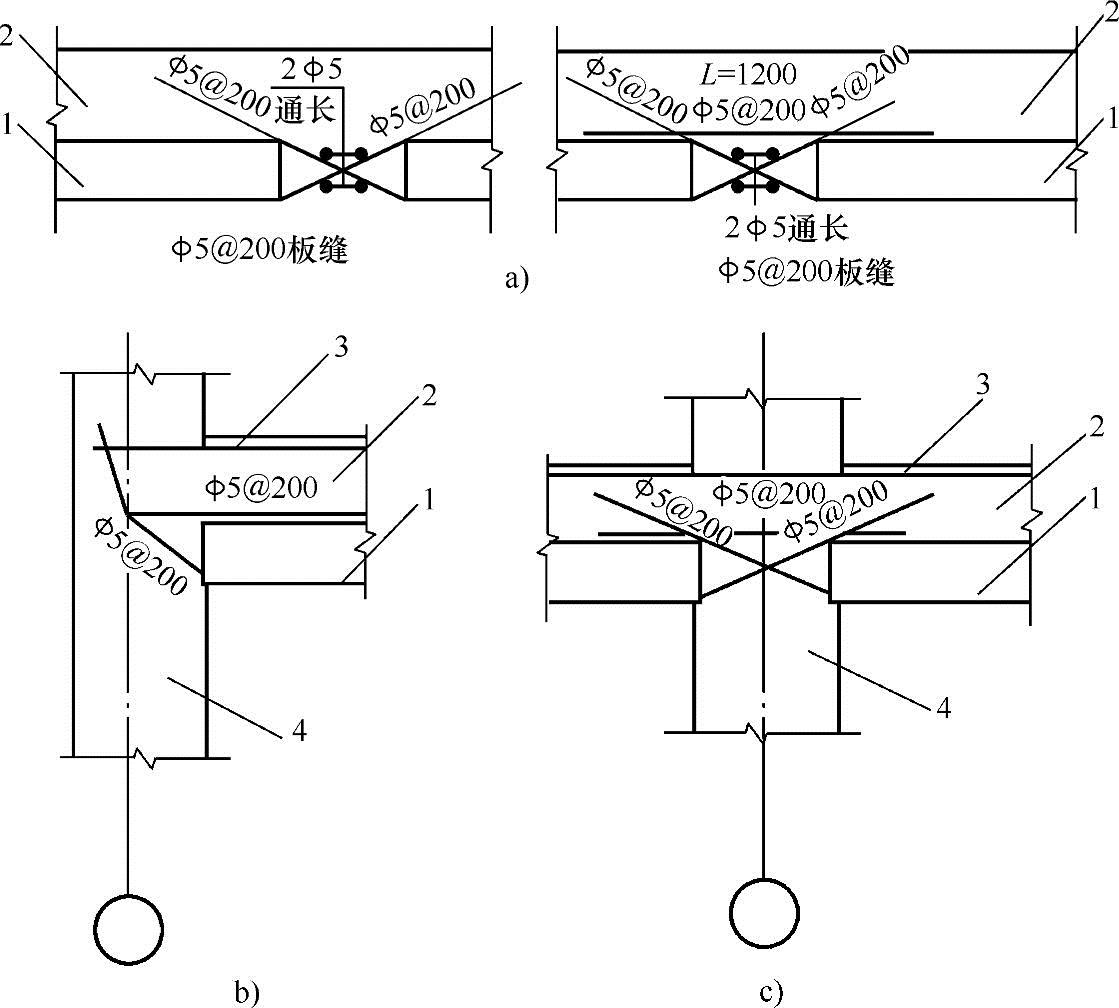

a）薄板拼缝连接构造处理 b）山墙支座处连接构造处理 c）中间支座处薄板连接构造处理

1—预制双钢筋混凝土薄板 2—现浇混凝土叠合层 3—支座负筋 4—墙体

（6）待叠合层混凝土强度达到100%时，才能拆除临时支架。

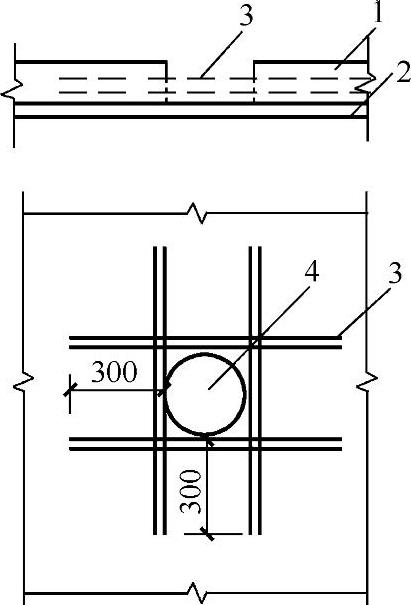

图7-29 预留孔洞配筋位置示意图（单位：mm）

1—叠合层 2—薄板 3—配筋 4—孔洞
