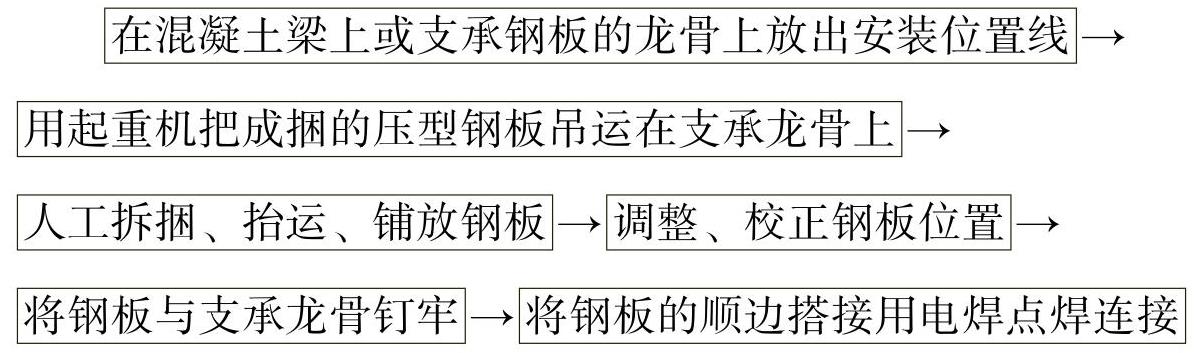

1.安装顺序

2.安装工艺和技术要点

（1）压型钢板模板可采用支柱式、门架式或桁架式支撑系统支承，直接支承钢板的水平龙骨宜采用木龙骨。压型钢板支撑系统的设置，应按钢板在施工阶段的变形量控制要求和现行《混凝土结构工程施工质量验收规范（2010版）》（GB 50204—2002）的有关规定确定。

（2）直接支承压型钢板的木龙骨，应垂直于压型钢板的跨度方向布置。压型钢板端部搭接处要设置在龙骨位置上或采取增加附加龙骨的措施，钢板端部不得有悬臂现象。

（3）压型钢板安装，应在搁置的支承龙骨上，由人工拆捆、单块抬运和铺设。

（4）压型钢板随铺放就位，随调整校正，随用钉子将钢板与木龙骨钉牢，然后沿着板的相邻搭接边点焊牢固，把压型钢板连接成整体，如图7-12～图7-14所示。

(www.daowen.com)

图7-12 压型钢板与现浇梁连接构造

1—压型钢板 2—压型钢板与支承龙骨钉固 3—支承压型钢板龙骨 4—现浇梁模 5—模板支撑架

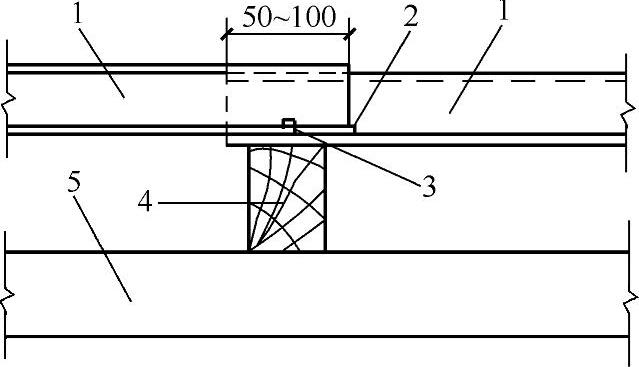

图7-13 压型钢板长向搭接构造

1—压型钢板 2—压型钢板端头点焊连接 3—压型钢板与木龙骨钉固 4—支承压型钢板的次龙骨 5—主龙骨

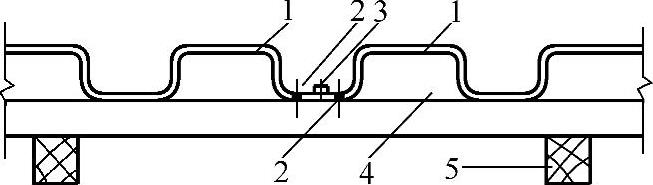

图7-14 压型钢板短向连接构造

1—压型钢板 2—压型钢板与龙骨钉固 3—压型钢板点焊连接 4—次龙骨 5—主龙骨
