1.种类

压型钢板用于永久性模板，主要按其结构功能分为组合式和非组合式两种。

（1）组合式。压型钢板既起到模板的作用，又作为现浇楼板底面受拉钢筋，不但在施工阶段承受施工荷载和现浇混凝土层自重，而且在使用阶段还承受使用荷载。

（2）非组合式。只起到模板功能，承受施工阶段的所有荷载，不承受使用阶段荷载。

2.材料和规格

（1）压型钢板材料。压型钢板采用热镀锌钢板，其基板钢材牌号为Q215、Q235、Q345。热镀锌钢板通过冷轧制成，压型钢板因其基板钢材材质的不同，其组合板极限抗弯承载力也有所不同。

（2）压型钢板规格。现用作钢楼承板的镀锌压型钢板有20多个型号，分别由不同的波高、波距、板宽和端头收口形式，组成多型号的组合板。因生产厂家的不同，波高为35～75mm；波宽为215～305mm；板宽为125～344m；厚度为0.7～2.3mm，截面形式有开口型、闭口型、缩口型等。

（3）压型钢板的基本形式。组合楼板中采用的压型钢板的基本形式如图7-1所示。

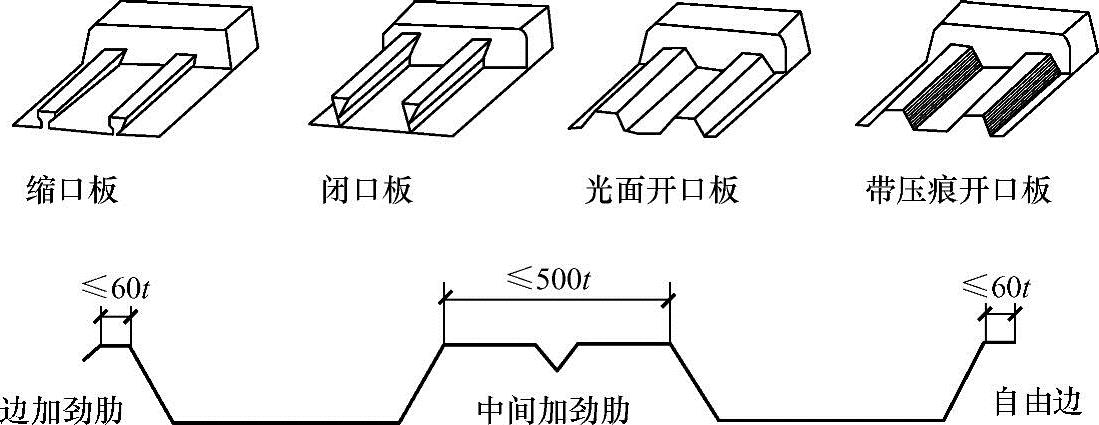

图7-1 压型钢板组合楼板的基本形式

（4）压型钢板的收边。压型钢板的边缘收边有三种形式可供选择，分别为堵头板、泡绵及端头压扁处理。

1）压型钢板端头用堵头板进行收边的，应根据不同板型采用相应的堵头板，其选用的材质和厚度与压型钢板相同，如图7-2所示。

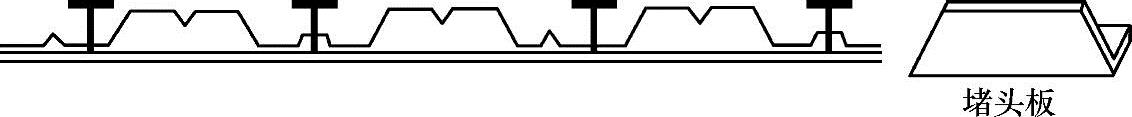

图7-2 压型钢板端头堵头板收边

注：1.压型钢板端头堵头板收边构造仅适用于楼板边缘，以及压型板沟肋走向改变处。

2.应根据不同板型，采用相应的堵头板。(www.daowen.com)

2）压型钢板端头用梯形泡绵堵塞，如图7-3所示。

3）压型钢板端头压扁进行收边处理，如图7-4所示。

3.应用范围

压型钢板一般应用在现浇密肋楼板工程中。压型钢板安装后，在肋底内面铺设受拉钢筋，在肋的顶面焊接横向钢筋或在其上部受压区铺设网状钢筋，楼板混凝土浇筑后，压型钢板不再拆除，并成为密肋楼板结构的组成部分。如无吊顶设置要求时，压型钢板下表面便可直接喷、刷装饰涂层，可获得具有较好装饰效果的密肋式顶棚。压型钢板组合楼板系统如图7-5所示。压型钢板可做成开敞式和封闭式截面，如图7-6所示。

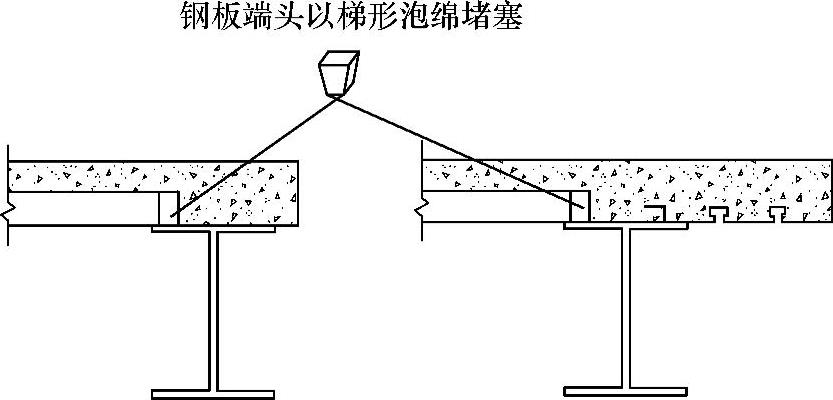

图7-3 压型钢板端头泡绵收边

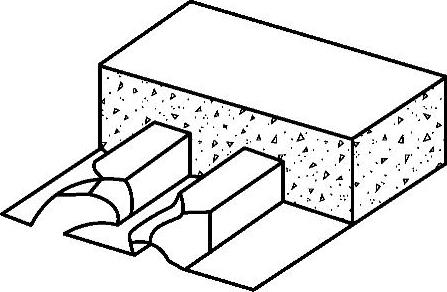

图7-4 压型钢板端头压扁收边

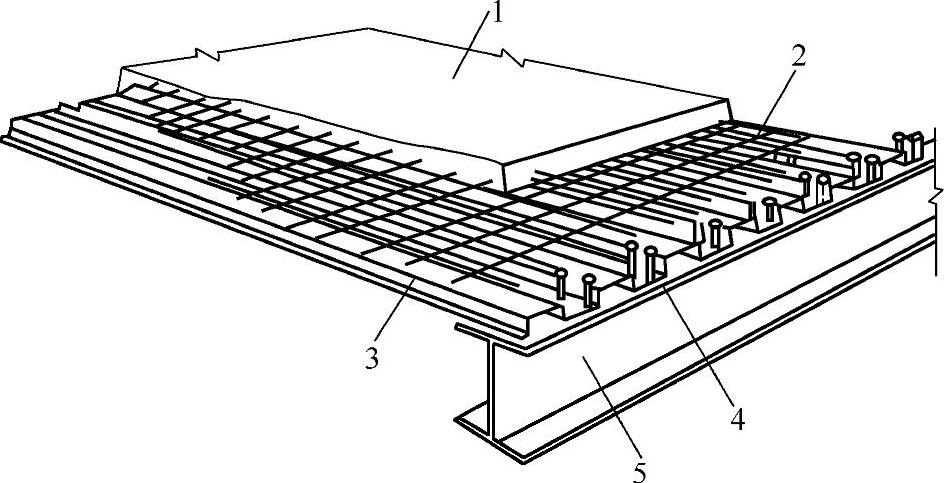

图7-5 压型钢板组合楼板系统图

1—现浇混凝土层 2—楼板配筋 3—压型钢板 4—锚固栓钉 5—钢梁

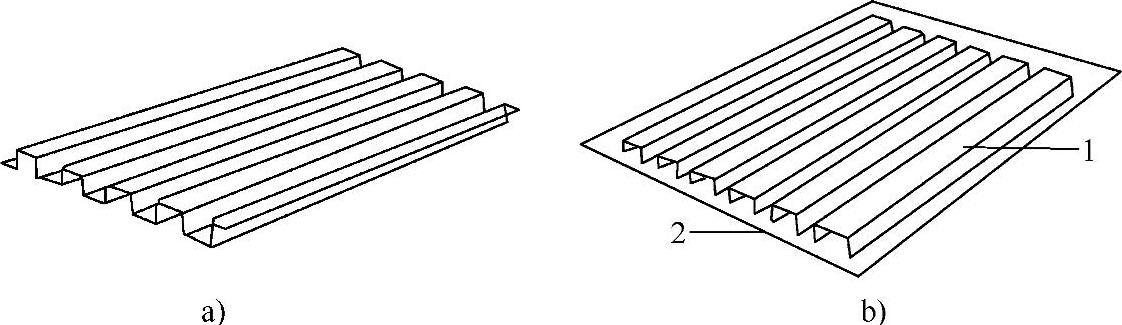

图7-6 压型钢板模板

a）开敞式 b）封闭式

1—开敞式压型钢板 2—附加钢板
