1.使用特点

竹模板非常适用于高层建筑中的水平模板、剪力墙、垂直墙板、高架板、立交桥、大坝、隧道和梁柱模板等。竹胶合板模板的主要特点如下：

（1）竹胶合板模板强度高、韧性好，板的静曲强度相当于木材强度的8～10倍，为木胶合板强度的4～5倍，可减少模板支撑的使用数量。

（2）竹胶合板模板幅面宽、拼缝少，板材基本尺寸为2.44m×1.22m，相当于6.6m×0.3m钢模板的面积，支模、拆模速度快。

（3）竹胶合板模板表面光滑，容易脱模。覆膜竹胶合板模板表面对混凝土的吸附力仅为钢模板的八分之一，混凝土表面平整光滑，可取消抹灰作业，缩短装修作业的工期。

（4）竹胶合板模板耐水性好。水煮3h模板不开胶，在混凝土养护过程中遇水受潮不变形。

（5）竹胶合板模板防腐、防虫蛀。

（6）竹胶合板模板导热系数为0.14～0.16W/m·k，远小于钢模板的导热系数，有利于冬期施工保温。

（7）竹胶合板模板使用周转次数高，模板可双面换用，无边框竹胶合板模板能使用30～50次，钢框竹胶合板模板使用次数更高。

2.构造

混凝土模板用的竹胶合板断面构造如图4-32所示，其面板与芯板做法不同。芯板通常为竹帘单板，做法是将竹子劈成竹条，宽度为14～17mm，厚度为3～5mm，在软化池中进行高温软化处理后，进行烤青、烤黄、去竹衣及干燥等进一步处理。竹帘的编织可用人工或编织机编织。

采用覆木竹胶合板，即芯板仍用竹帘单板，但面板采用木单板。这种胶合板既利用了竹材资源，又兼有木胶合板的表面平整度，利于进行表面处理，进而提高竹胶合板的质量。另外，也有采用竹编席作面板的，这种板材表面平整度较差，且胶粘剂用量较多。

混凝土模板用竹胶合板的厚度常为9mm、12mm、15mm。为增加周转使用次数，竹胶合板的厚度应大于9mm，并进行表面处理。

为了提高竹胶合板的耐水性、耐磨性和耐碱性，经试验证明，竹胶合板表面进行环氧树脂涂面的耐碱性较好，进行瓷釉涂料涂面的综合效果最佳。

3.力学性能

与木胶合板不同，竹胶合板的物理力学性能差异很大，其弹性模量变化范围为（2～10）×10³MPa。这主要与各产地竹材的材质、胶粘剂的品种、胶层厚度、涂胶均匀程度以及热固化压力等生产工艺有关。一般认为，密度大的竹胶合板，相应的静弯曲强度和弹性模量值高。

4.规格尺寸

我国国家标准《竹胶合板模板》（JGJ 156—2004）规定的竹胶合板规格见表4-11～表4-17。

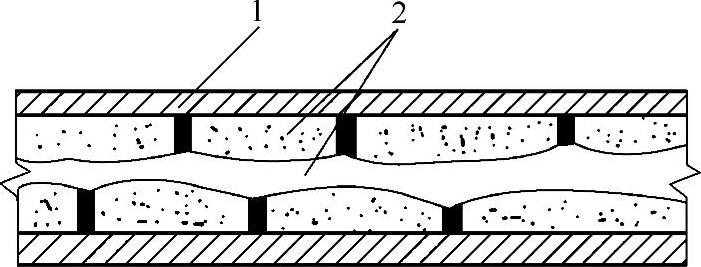

图4-32 竹胶合板断面构造

1—竹席或薄木片面板 2—竹帘单板芯板

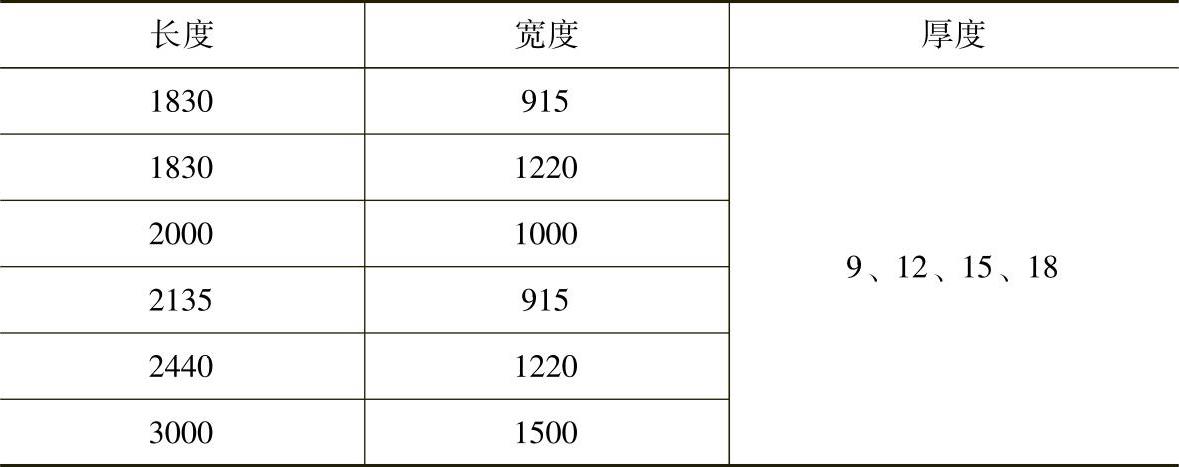

表4-11 竹模板规格 （单位：mm）

注：竹模板规格也可根据用户需要生产。

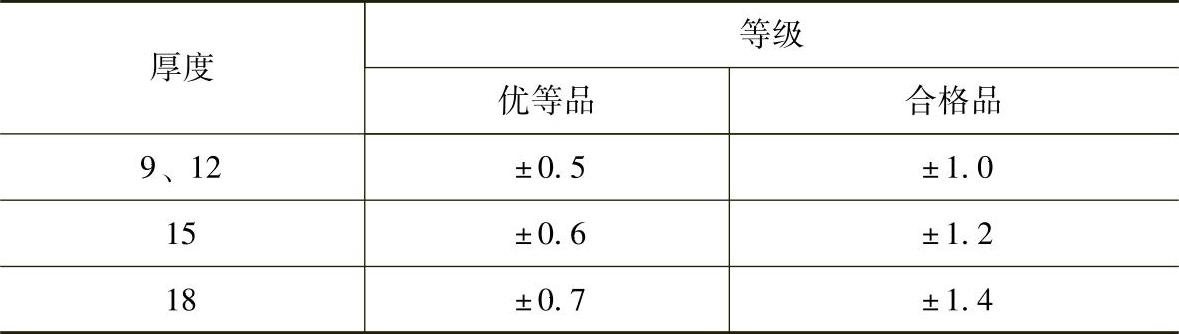

表4-12 竹模板厚度允许偏差 （单位：mm）

表4-13 竹模板对角线长度之差 （单位：mm）

(www.daowen.com)

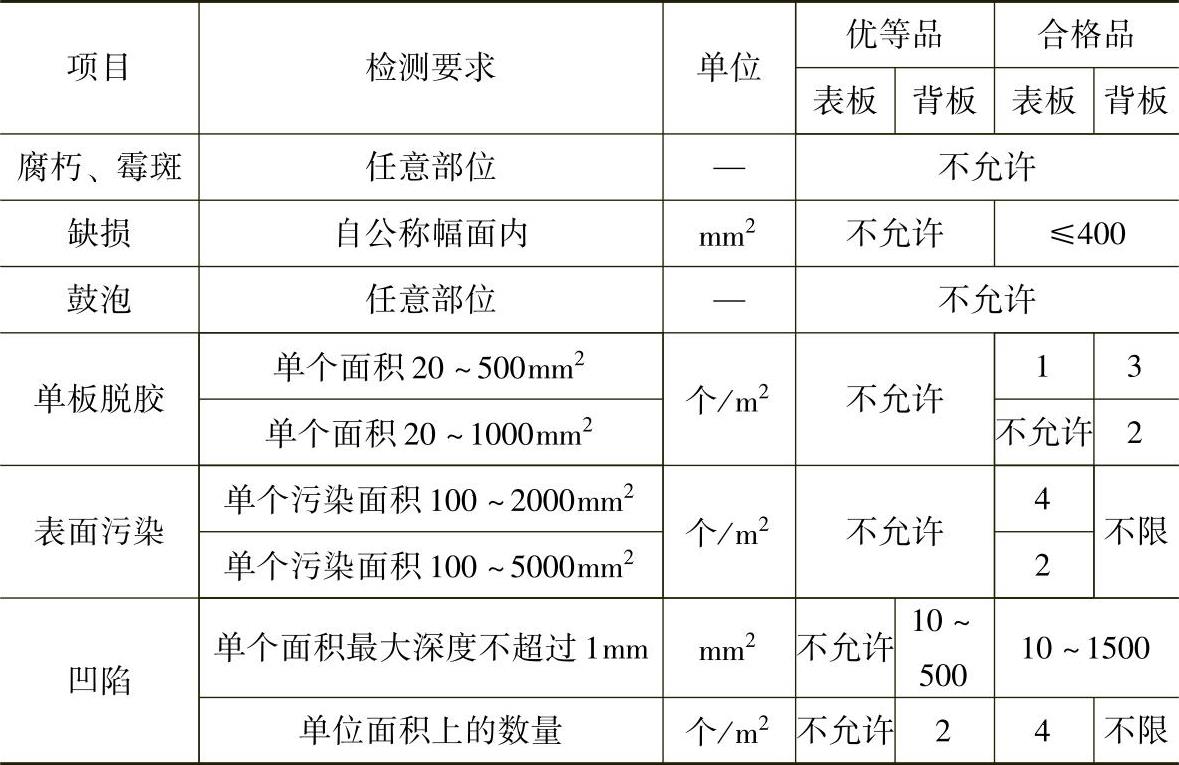

表4-14 竹模板外观质量要求

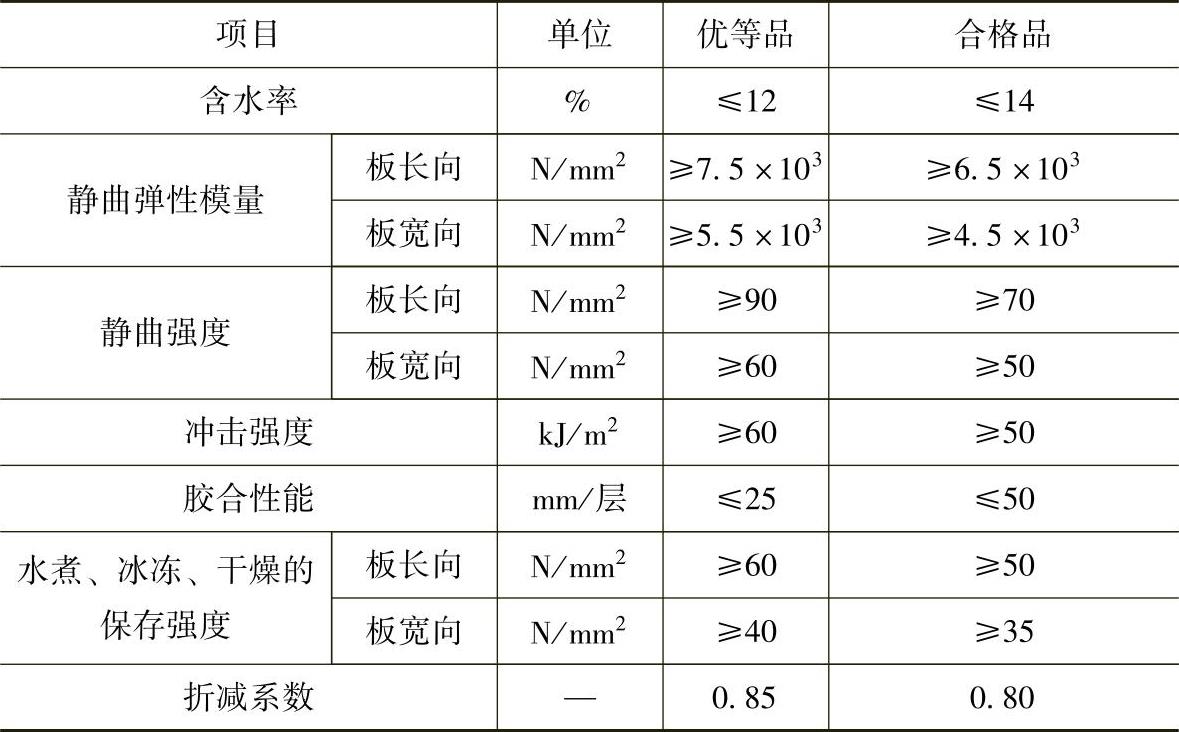

表4-15 竹模板物理力学性能要求

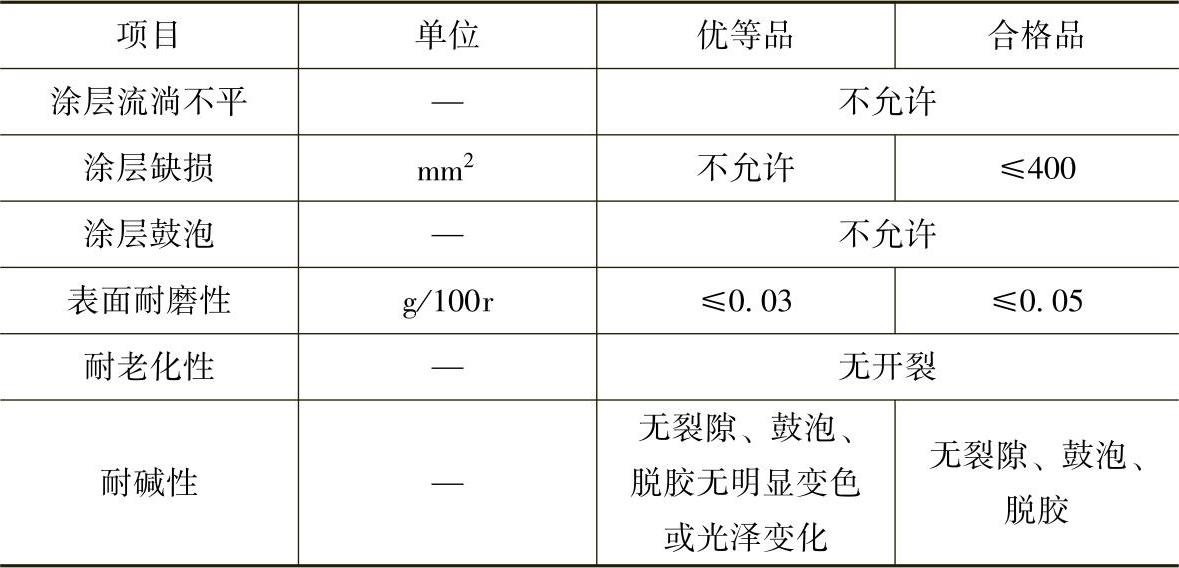

表4-16 涂膜板外观质量与性能要求

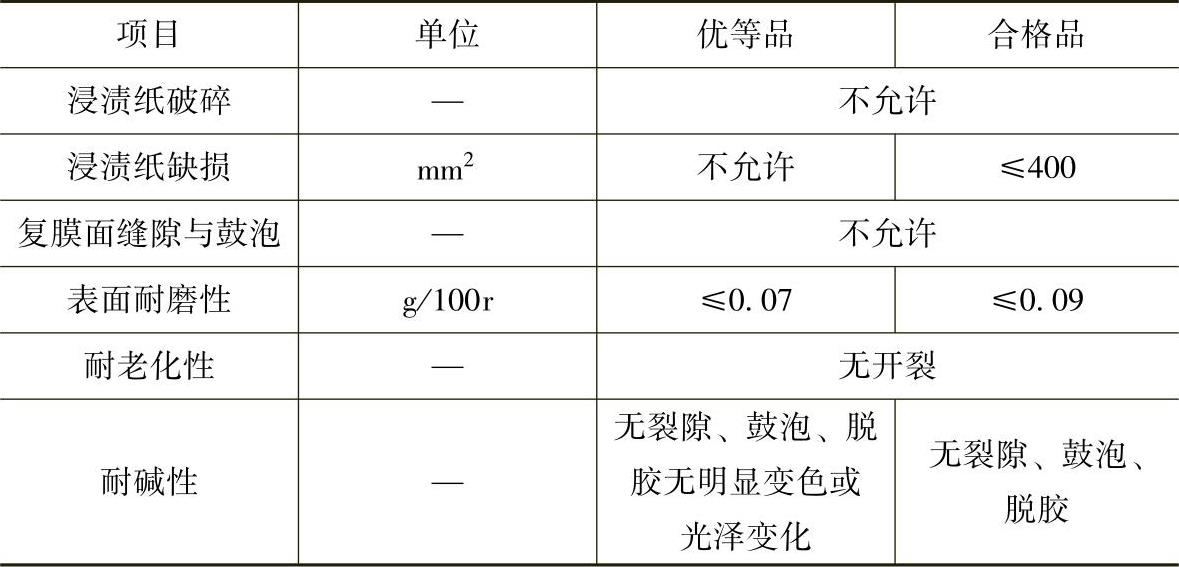

表4-17 复膜板外观质量与性能要求

5.加工要点

（1）锯板。选用合金锯片，直径为300mm，100齿。最好用带导轨的锯边机；尽量保持锯边笔直。转速为4000rad/min。如需要不规则的几何型，可用高速手提电锯现场锯板。为防止毛边，锯板和钻孔时胶合板应垫实。

（2）封边补添。竹胶合板模板出厂前已封边。新裁板或钻孔需用耐水酚醛系列涂料将锯边或钻孔涂刷三次。如发现模板面有划痕、碰伤或其他较轻损伤，应补刷酚醛涂料。

（3）模板铺法。紧贴模板的木方要纵向铺放，板缝尽量缩小，板与板之间要平整。木方规格为5cm×10cm或10cm×10cm，板缝用腻子嵌平或用不干胶带封好，以防漏浆，浆液污染板边。模板严禁与硬物碰撞、撬棍敲打、任意抛掷和钢筋在板面拖拉。

1）顶模。先在脚手架上横铺木方，间距1.2cm，再纵向铺木方，间距为0.4～0.6cm，所浇混凝土厚度超过200mm时，间距应适当调小。

2）墙模。模板后方纵向铺放三根木方，再横铺二根木方连接，留好穿墙螺钉位置，立好斜撑。有条件时，横向可用钢楞连接形成组合式大墙模板，可直接吊装。局部损坏只需拆换单块竹胶合板模板。

3）梁、柱模。按尺寸裁开模板，预留穿墙螺栓位置。柱模可用短脚手架四边锁紧，立好斜撑。

（4）清洁板面。竹胶合板模板前三次使用可不用脱模剂，以后则每次都要使用。每次使用后应及时清洁板面，严禁用硬物敲、刮板面。

（5）存储码堆。竹胶合板模板每次周转下来，应下垫木方、边角对齐堆放在平整地面上，板面不得与地面接触。长期储存，要保持模板通风良好，防止日晒雨淋，并定期检查。有条件时，应盖上防水布。

（6）模板再生。使用后的竹胶合板模板如只是边角损坏，可裁小继续使用，还可做简易房墙板、中转平台、隔板和混凝土漏斗等。

6.施工要点

利用胶合板幅面大的特点，整张胶合板可直接用做混凝土模板。

（1）楼（顶）板模板。胶合板用做楼板模板时，常规的支模方法为：用ϕ48×3.5mm脚手钢管搭设排架，排架上铺放间距为400mm左右的50mm×100mm木方，作为面板下的楞木，如图4-33所示。木胶合板常用厚度为12mm、18mm，竹胶合板常用厚度为12mm。木方的间距随胶合板厚度进行调整。这种支模方法简单易行，现已在施工现场大面积采用。

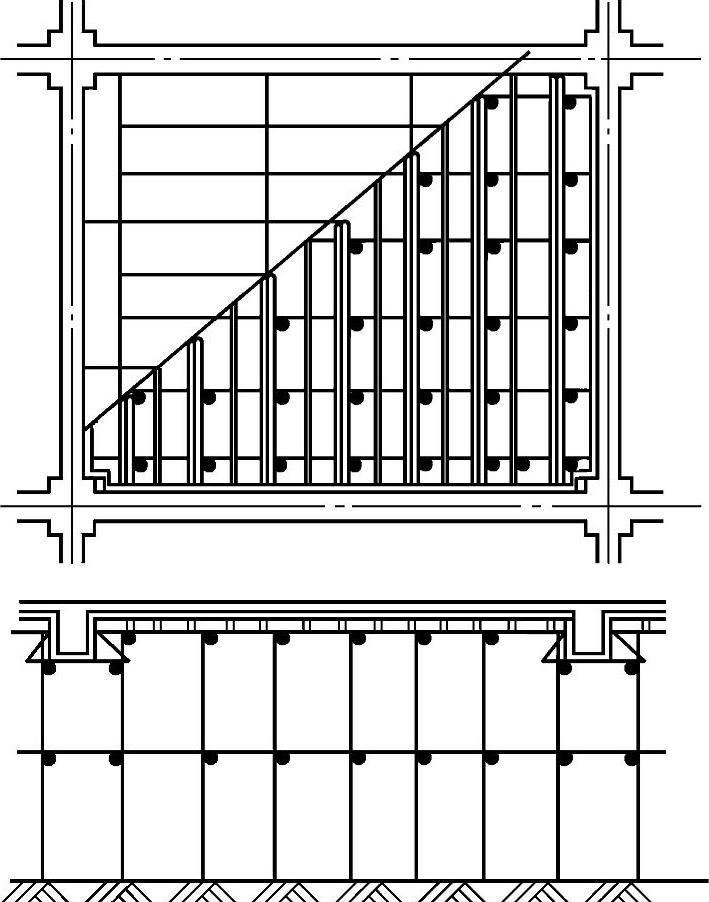

图4-33 楼板模板采用整张胶合板作面板

（2）墙模板。胶合板用做墙模板时，常规的支模方法为：胶合板面板外侧的内楞用50mm×100mm木方，外楞用ϕ48×3.5mm脚手钢管，内外模用3形卡及穿墙螺栓拉接，如图4-34所示。

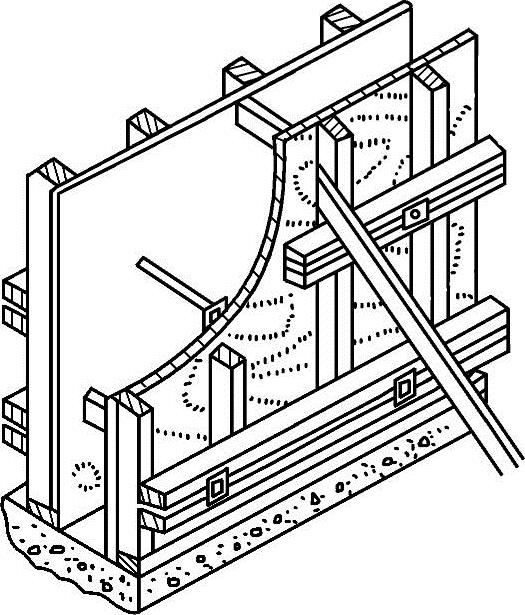

图4-34 胶合板用做墙模板
