模板工必备技巧,打造高效钢框胶合板模板

1.组成与构造

(1)55型钢框胶合板模板。这种模板可与55型小钢模通用,但比55型小钢模约轻1/3,单块面积大,因而拼缝少,施工方便。

模板由钢边框、加强肋和防水胶合板模板组成。边框采用带有面板承托肋的异型钢,宽55mm,厚5mm,承托肋宽6mm。边框四周设ϕ13mm连接孔,孔距150mm,模板加强肋采用-43×3扁钢,纵横间距300mm。在模板四角及中间一定距离位置设斜铁,用沉头螺栓同面板连接。面板采用12mm厚防水胶合板,如图4-2所示。

模板允许承受混凝土侧压力为30kN/m2

55型钢框胶合板模板的规格为长度:900mm、1200mm、1500mm、1800mm、2100mm、2400mm;宽度:300mm、450mm、600mm、900mm。常用规格为600mm×1200(1800、2400)mm。

胶合板的锯口和孔眼均涂刷封边胶。

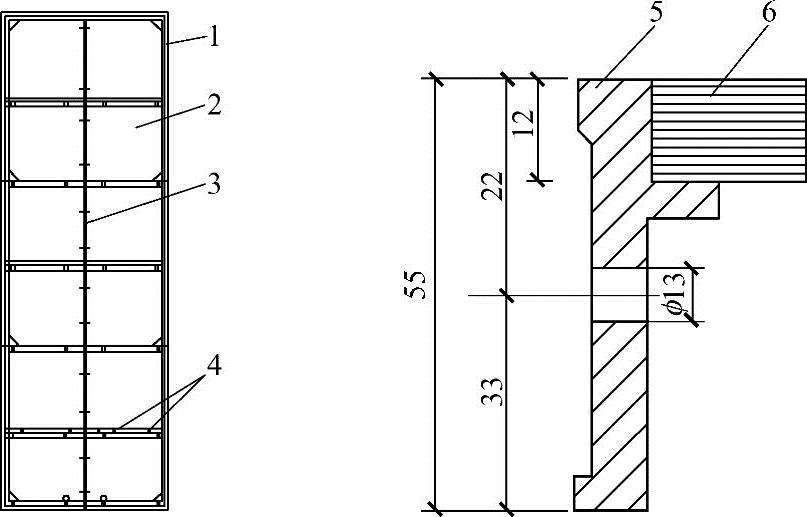

图4-2 55型钢框胶合板模板

1—钢边框 2—防水胶合板 3—加强肋 4—面板连接孔 5—异型钢边框 6—防水胶合板框

(2)78型钢框胶合板模板。78型钢框胶合板模板的质量是55型钢框胶合板模板的2倍。该模板刚度大,面板平整光洁,可以整装整拆,也可散装散拆。

78型钢框胶合板模板由钢边框、加强肋和防水胶合板面板组成。边框采用带有面板承托肋的异型钢,宽78mm,厚5mm,承托肋宽6mm。边框四周设17mm×21mm连接孔,孔距300mm。模板加强肋采用钢板压制成形的60mm×30mm×3mm槽钢,肋距300mm,在加强肋两端设节点板,节点板上留有与背楞相连的17mm×21mm椭圆连接孔,面板上有ϕ25mm穿墙孔。在模板四角斜铁及加强位置用沉头螺栓同面板连接。面板采用18mm厚防水胶合板。

模板允许承受混凝土侧压力为50kN/m2

78型钢框胶合板模板的规格为长度:900mm、1200mm、1500mm、1800mm、2100mm、2400mm;宽度:300mm、450mm、600mm、900mm、1200mm。

2.支撑系统

(1)独立式钢支撑。由支撑杆、支撑头和折叠三脚架组成,是一种可伸缩微调的独立式钢支撑,主要用于对建筑物水平结构作垂直支撑。单根支撑杆也可用做斜撑或水平撑。

支撑杆由内外两个套管组成。内管采用ϕ48mm×3.5mm钢管,内管上每隔100mm有一个销孔,可插入回形销调整支撑高度;外管采用ϕ60mm×3.5mm钢管,外管上部焊有一节螺纹管,同微调螺母配合,微调范围150mm。由于采用内螺纹调节,螺纹不外露,可以防止螺纹的碰损和污染。

支撑头插入支撑杆顶部,支撑头上焊有4根小角钢。85mm宽的方向用于搭接单根空腹工字钢梁;170mm宽的方向用于搭接双根钢梁。

折叠三脚架的腿部用薄壁钢板压制成[形,核心部分有左右2个卡瓦,靠偏心锁紧。折叠三脚架打开后卡住支撑杆,用锁紧把手紧固,使支撑杆独立、稳定,如图4-3所示。

独立式钢支撑的型号及性能见表4-2。

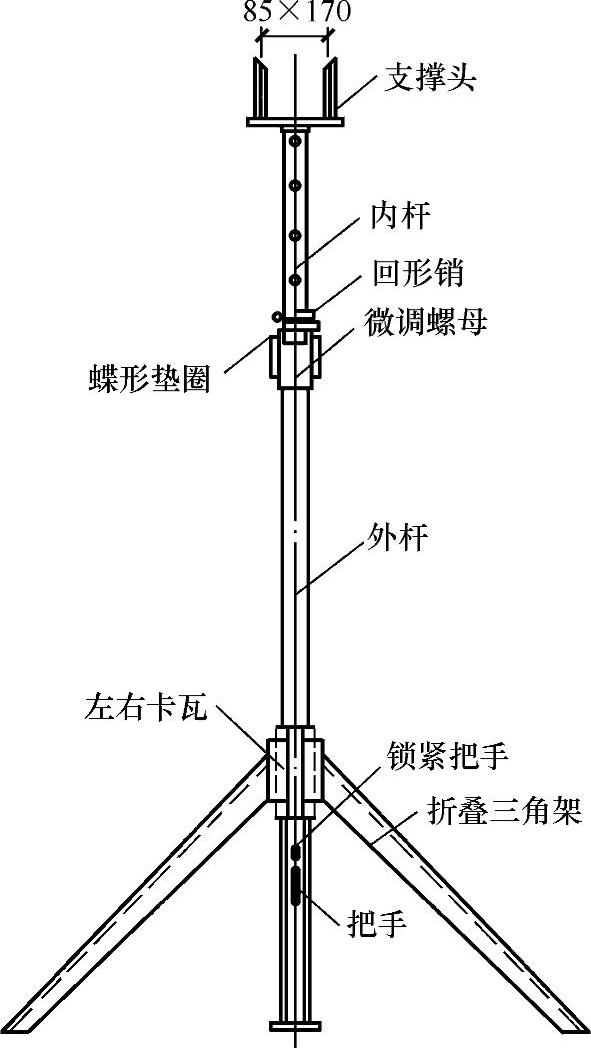

图4-3 独立式钢支撑(www.daowen.com)

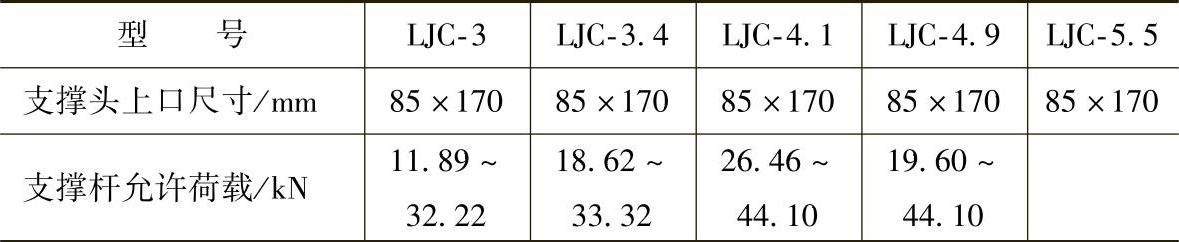

4-2 独立式钢支撑的型号及性能


(续)


注:LJC-3、LJC-3.4……表示梁的长度为3m、3.4m……。

(2)空腹工字钢梁。空腹工字钢梁上下翼缘采用1.5mm厚冷轧薄钢板压制而成,腹部斜杆为40mm×35mm薄壁矩形焊接钢管,翼缘内侧开口处用1.2mm厚薄钢板封口,如图4-4所示,其型号、规格和性能见表4-3。

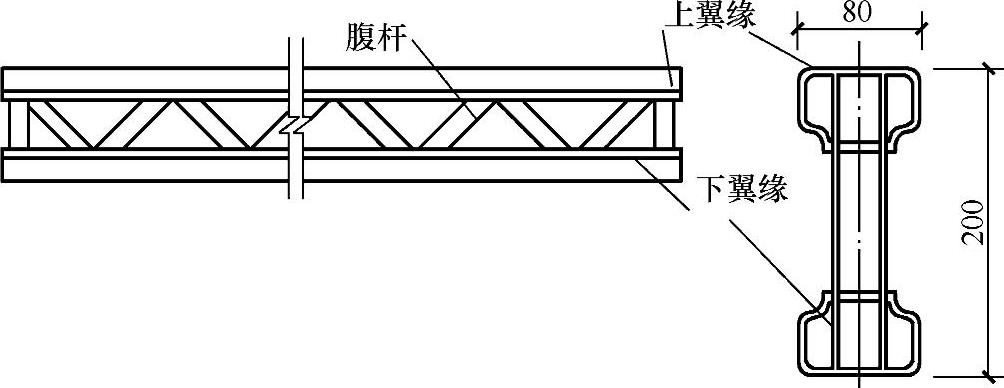

图4-4 空腹工字钢梁

4-3 空腹工字钢梁的型号规格及性能


注:1.设计线荷载按楼板厚200mm、施工荷载2.5kN/m2、横梁间距600mm、跨度2m考虑。

2.跨中最大挠度按2倍设计线荷载考虑。

(3)钢木工字梁。钢木工字梁上下翼缘采用木方,腹板由薄钢板压制而成,并与翼缘木方连接,腹板之间用薄壁钢管铆接,如图4-5所示。上下翼缘木方尺寸为80mm×40mm,其型号、长度见表4-4。

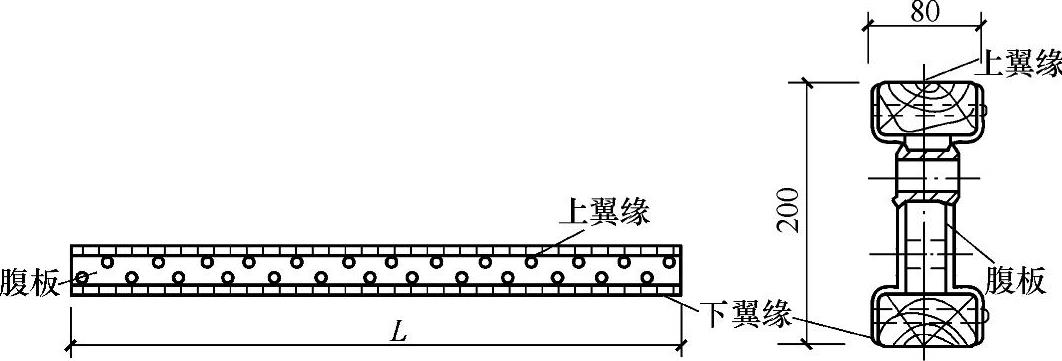

图4-5 钢木工字梁

4-4 钢木工字梁的型号长度


3.施工要点

与55型钢框胶合板模板施工方法相同。
