（1）为确保组合钢模板的制作质量，成品必须经检验评定合格后，签发产品合格证方准出厂，并应附说明书。

（2）生产厂家应加强产品质量管理，健全质量管理制度，设立质量检查机构，认真做好班组自检、车间抽检和厂级质检部门终检原始记录，根据抽样检验的数据评定出合格品和优质品。

（3）生产厂家进行产品质量检验的检验设备和量具，必须符合国家三级及其以上计量标准要求。

（4）钢模板在成批投产前和投产后都应进行荷载试验，检验模板的强度、刚度和焊接质量等综合性能，当模板的材质或生产工艺等有较大变动时，都应抽样进行荷载试验。荷载试验标准应符合表3-13的要求。

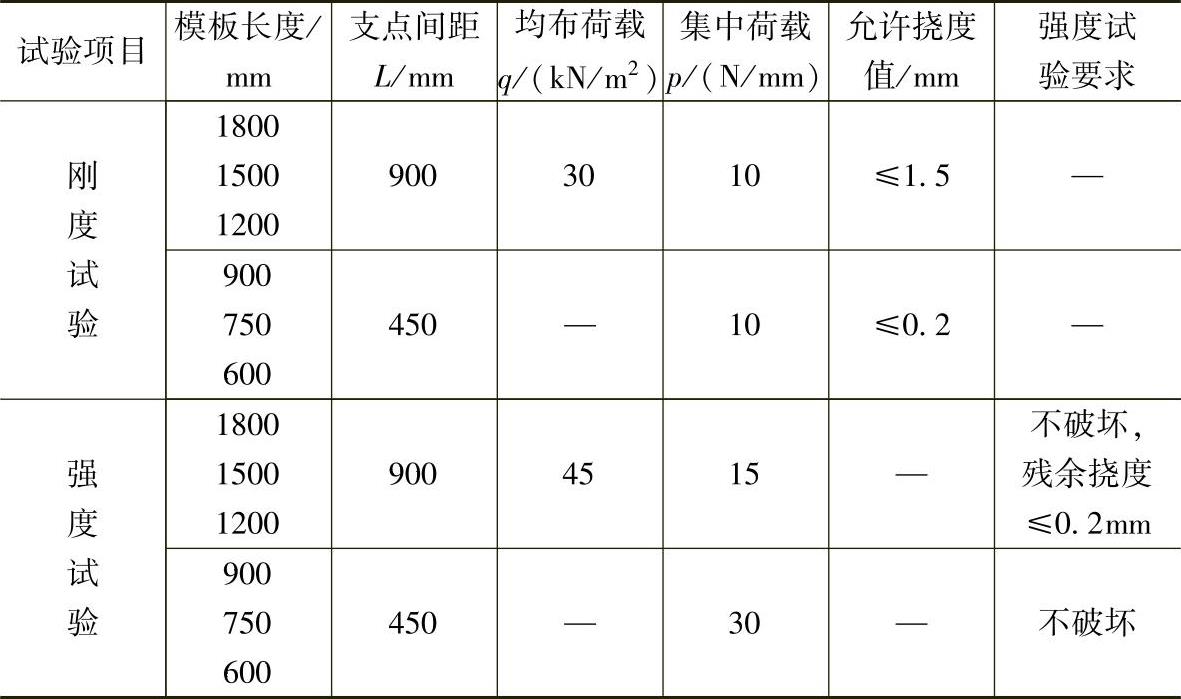

表3-13 钢模板荷载试验标准

注：试验用的模板宽度应为200mm、300mm、400mm、600mm。

（5）钢模板成品的质量检验包括单件检验和组装检验，其质量标准应符合表3-14、表3-15的规定。

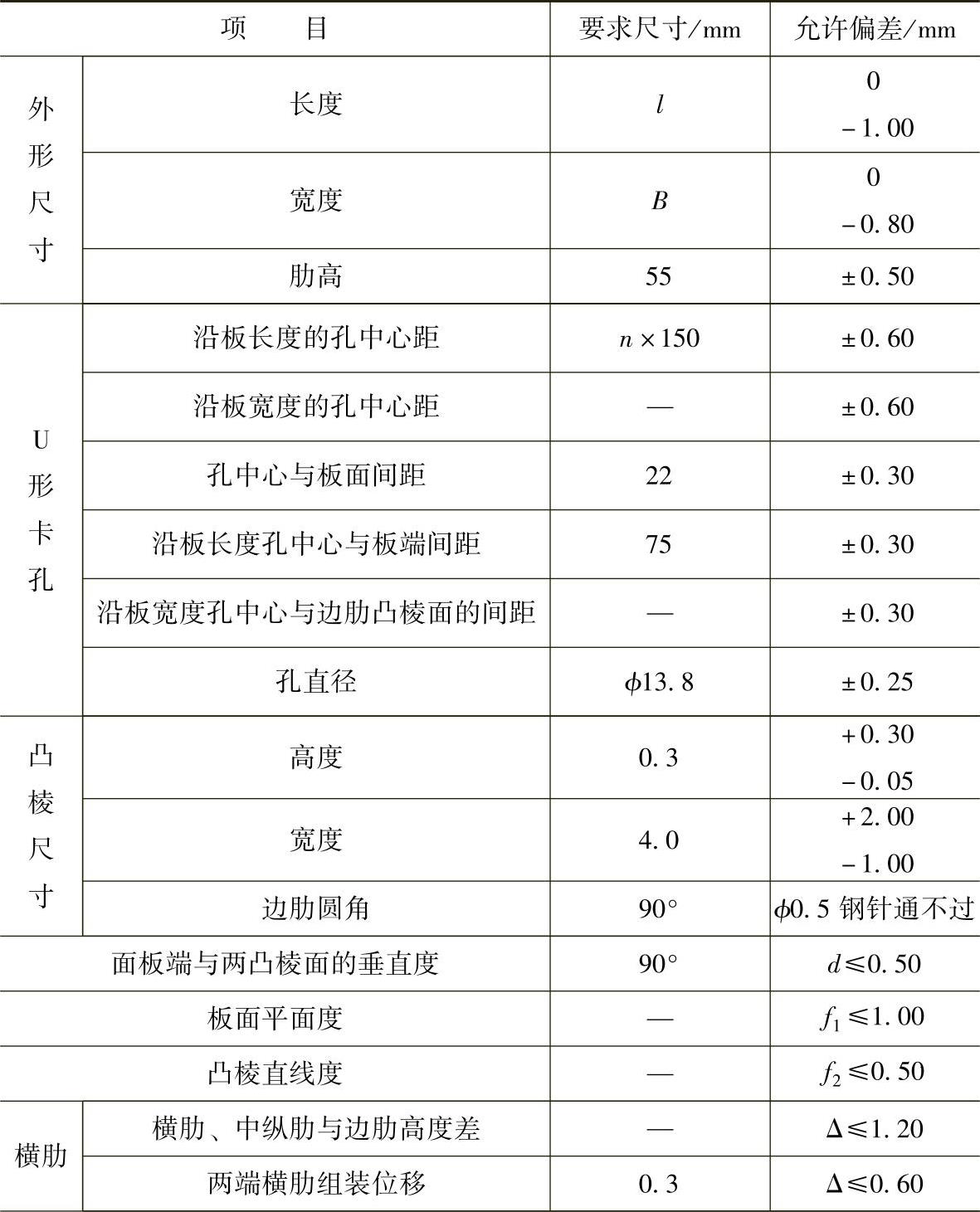

表3-14 钢模板制作质量标准

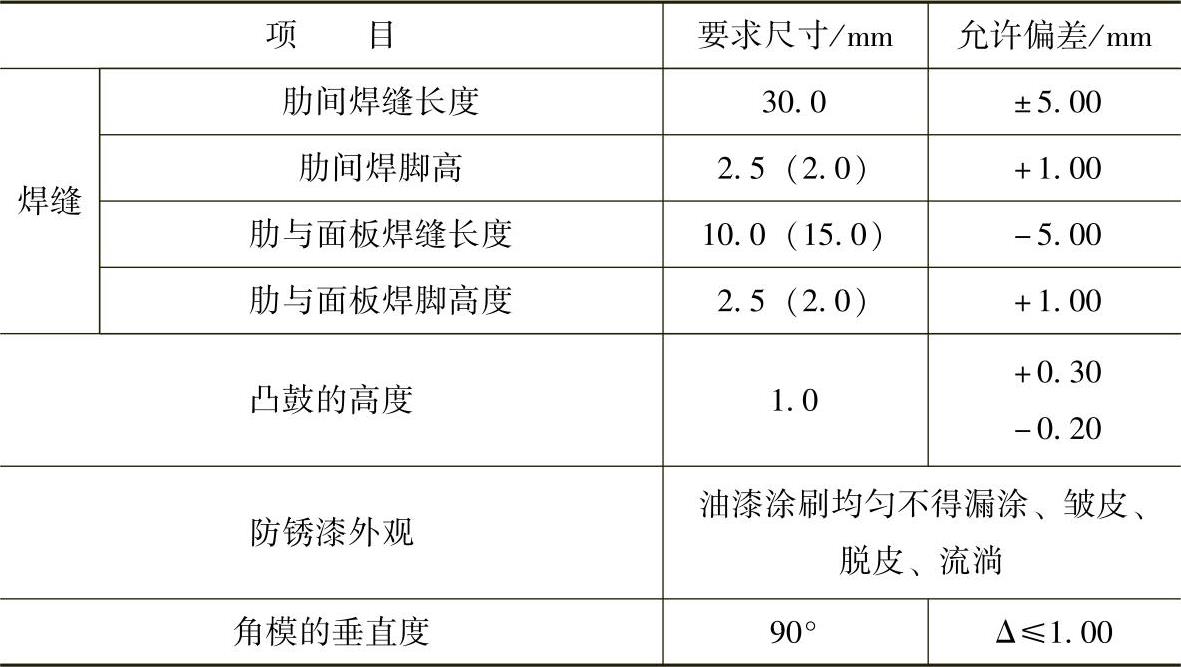

（续）

注：采用二氧化碳气体保护焊的焊脚高度与焊缝长度为括号内数据。

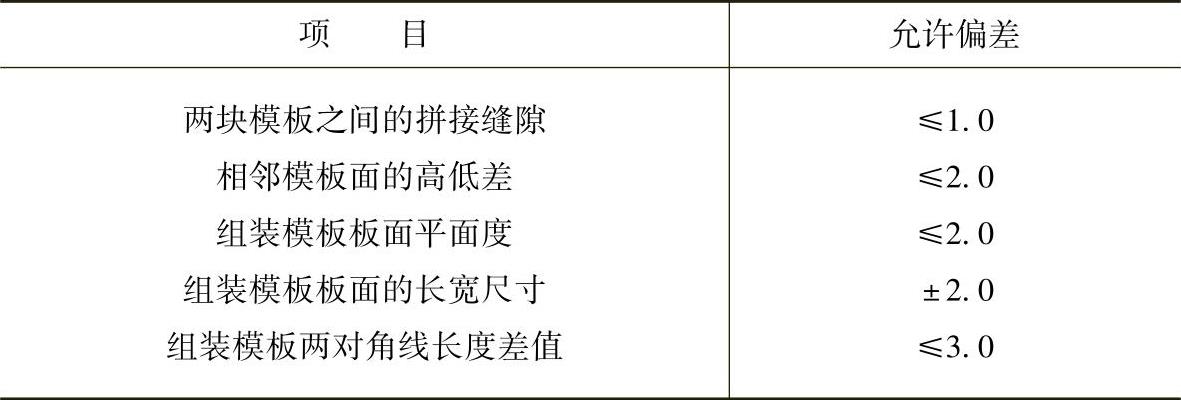

表3-15 钢模板产品组装质量标准 （单位：mm）

注：组装模板面积为2100mm×2000mm。

（6）配件的强度、刚度及焊接质量等综合性能，在成批投产前和投产后都应按设计要求进行荷载试验。当配件的材质或生产工艺有变动时，也应进行荷载试验。(www.daowen.com)

（7）配件合格品的质量标准应符合表3-16的要求。

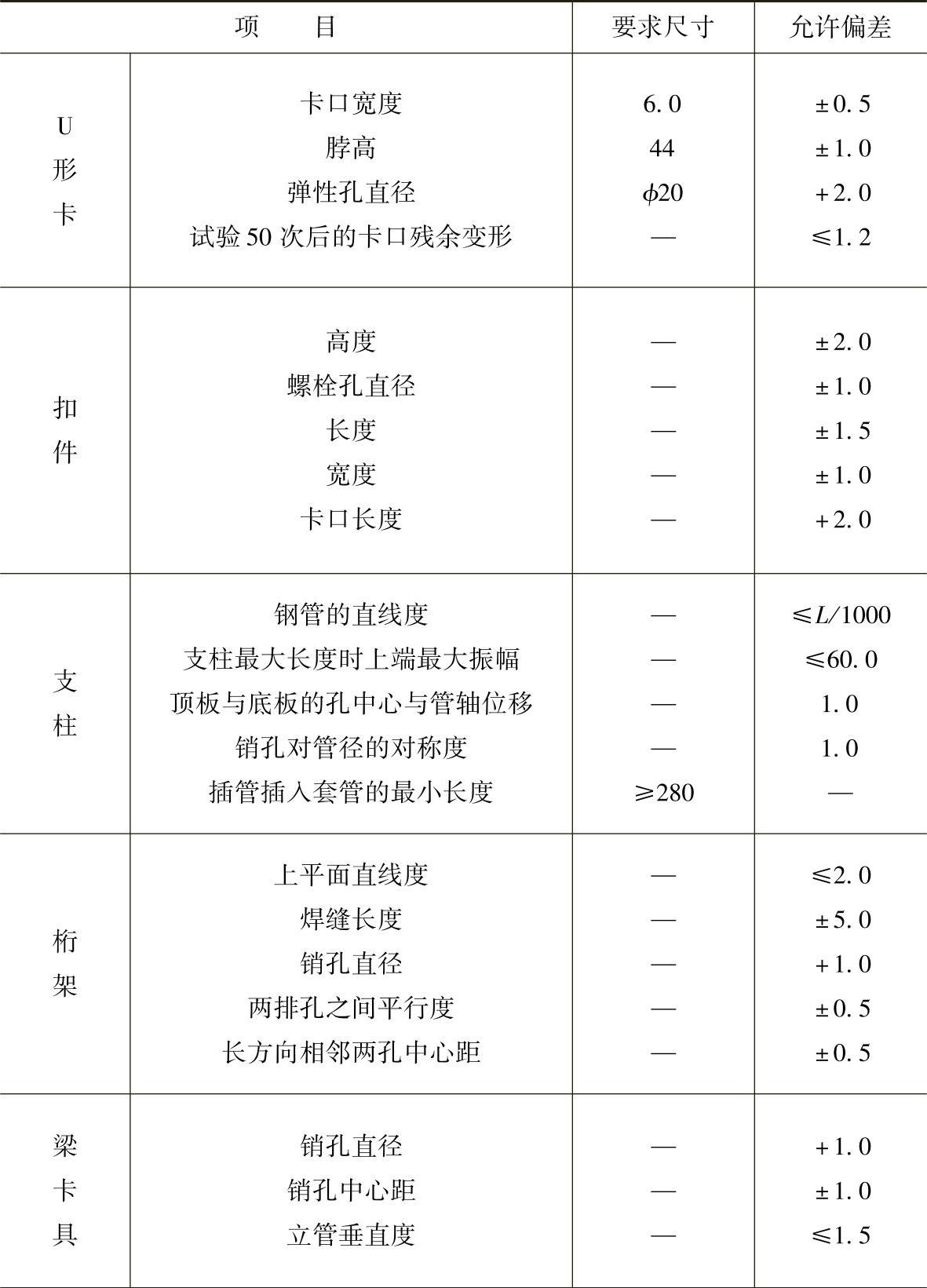

表3-16 配件制作主项质量标准 （单位：mm）

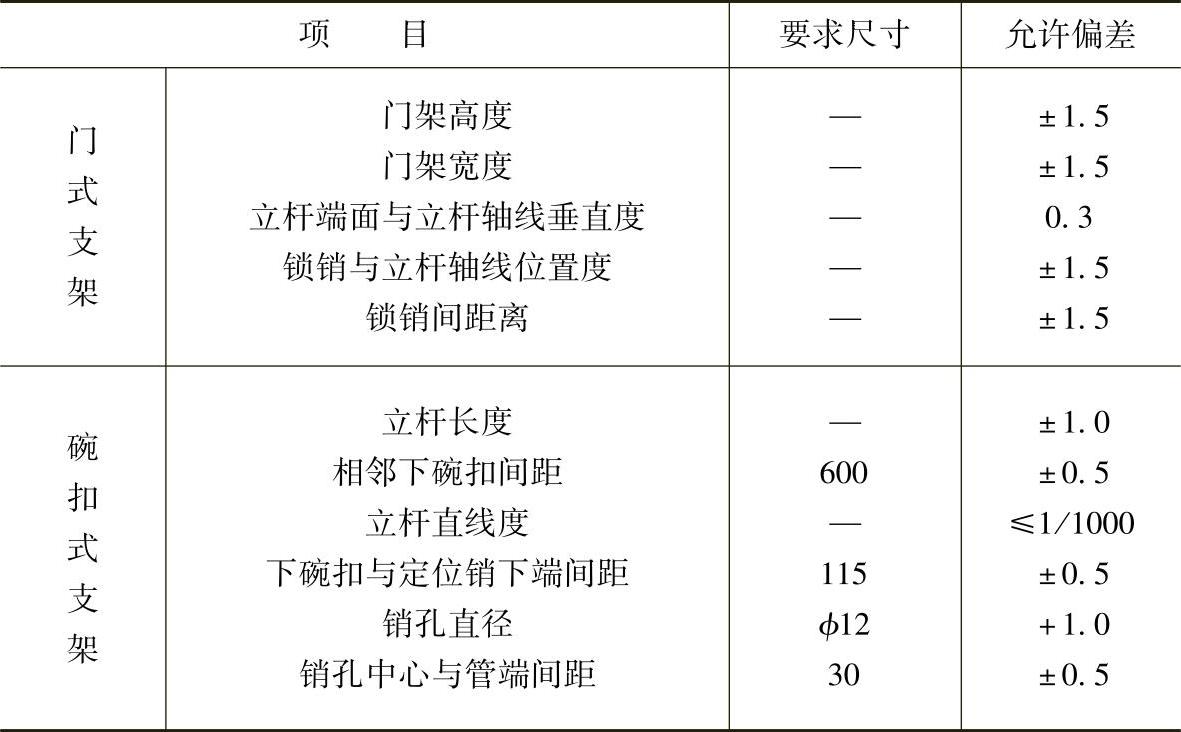

（续）

注：1.U形卡试件试验后，不得有裂纹、脱皮等疵病。

2.扣件、支柱、桁架和支架等项目都应进行荷载试验。

（8）钢模板及配件的表面必须先除油、除锈，再按表3-17的要求进行防锈处理。

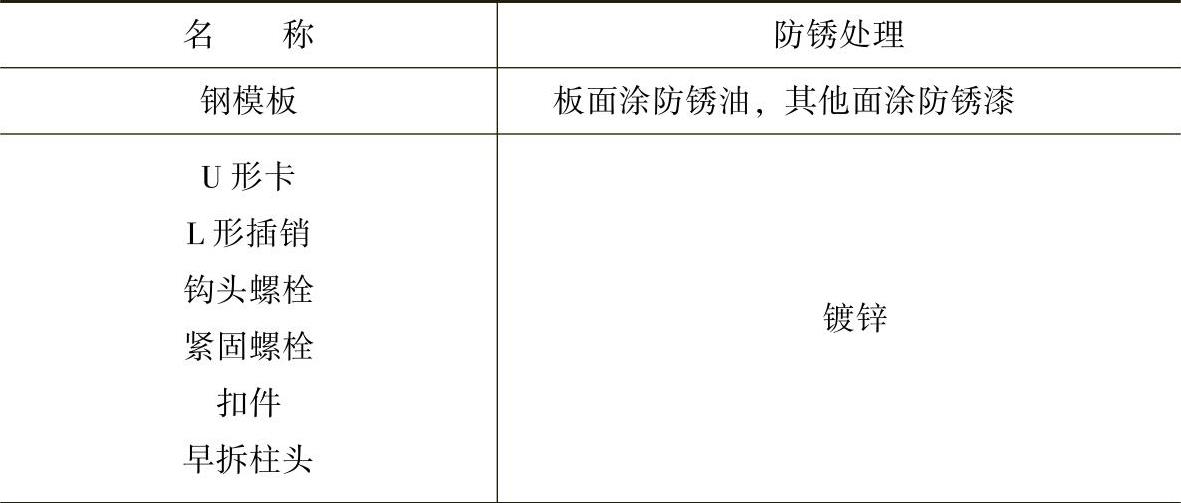

表3-17 钢模板及配件防锈处理

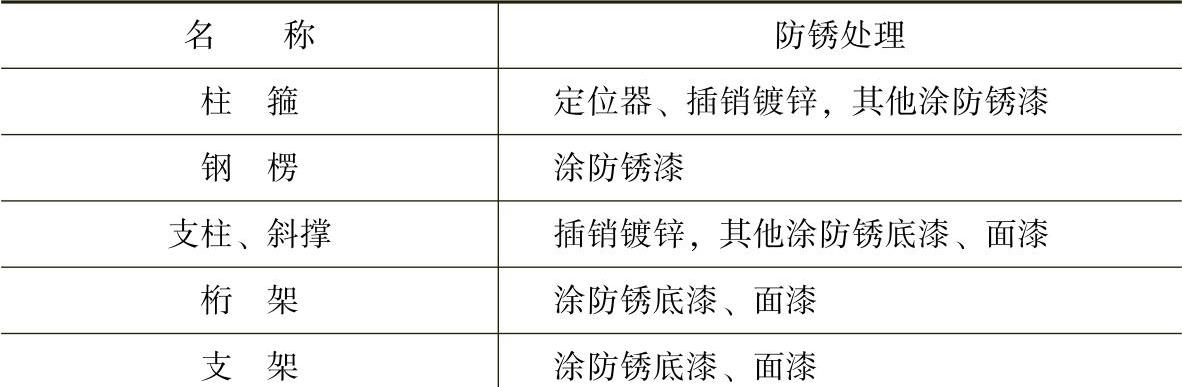

（续）

注：1.电泳涂漆和喷塑钢模板面可不涂防锈油。

2.U形卡表面可做氧化处理。

（9）对产品质量有争议时，应按上列有关项目的质量标准及检验方法进行复检。
