基础模板按构造形式可分为条形基础、独立基础、满堂基础和桩基础等。独立基础又分阶梯形、杯形等类型。基础模板的构造随着形式的不同而有所不同。

阶梯形基础的模板，每一台阶模板由四块侧板拼钉而成，其中两块侧板的尺寸与相应的台阶侧面尺寸相等；另两块侧板长度应比相应的台阶侧面长度长150～200mm，高度与其相等。四块侧板用木挡拼成方框。

上台阶模板其中两块侧板的最下一块拼板要加长，以便搁置在下层台阶模板上。下层台阶模板的四周要设斜撑及平撑支撑，斜撑和平撑一端钉在侧板的木挡上，另一端顶紧在木桩上。上台阶模板的四周也要用斜撑和平撑支撑，斜撑和平撑的一端钉在上台阶侧板的木挡上，另一端可钉在下台阶侧板的木挡顶上。

因所处地位不同，基础模板支模方法也有所差异。因此，本书将根据不同情况介绍基础模板的安装方法。基础木模板用料尺寸参考见表2-2，在支装基础模板时可以参考。

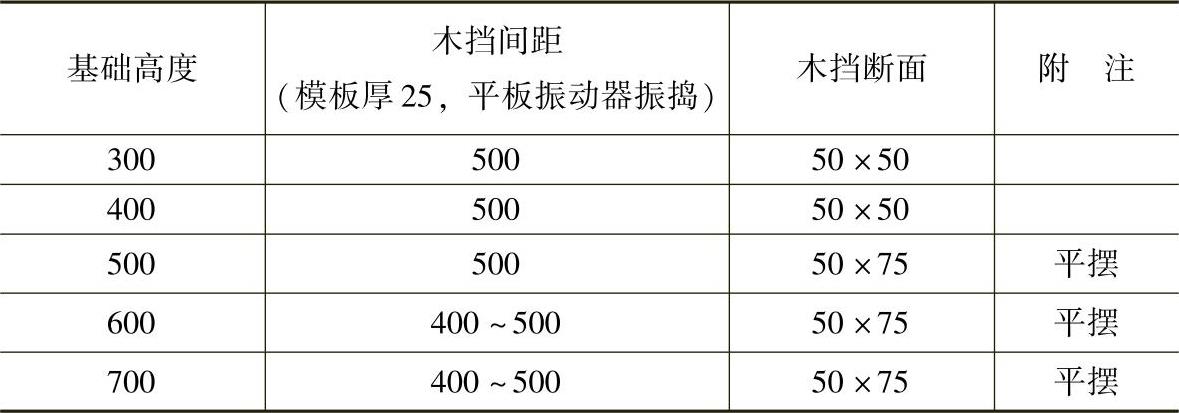

表2-2 基础木模板用料尺寸参考 （单位：mm）

1.独立基础模板安装

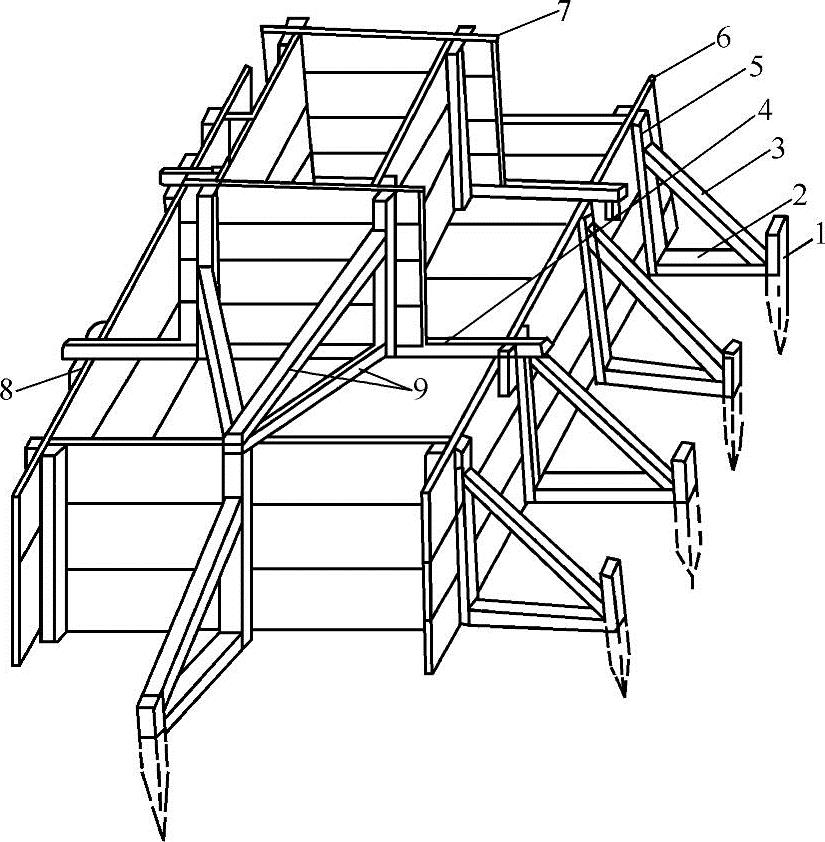

（1）阶梯形基础模板安装。阶梯形基础模板如图2-1所示。它由上下两层矩形模板、两阶模板连接定位的桥杠和撑固件组成。

图2-1 阶梯形基础模板

1—定位木桩 2—水平撑 3—斜撑 4—桥杠 5—木挡 6—下台阶侧板 7—上台阶侧板 8—桥杠固定木 9—上台阶模板撑固件

安装时，根据图样尺寸制作每一阶梯模板，支模顺序由下至上逐层向上安装。先把下台阶模板放在基坑底，两者中线互相对准，并用水平尺校正，在模板周围钉上木桩，在木桩与侧板之间用斜撑和平撑进行支撑，然后把钢筋放入模板内；再把上台阶模板放在下台阶模板上，两者中线互相对准，重新核对墨线各部位尺寸，并把斜撑、水平支撑以及拉杆加以钉紧、撑牢，使上下阶基础模板组合成一个整体。最后检查拉杆是否稳固，校核基础模板几何尺寸及轴线位置。

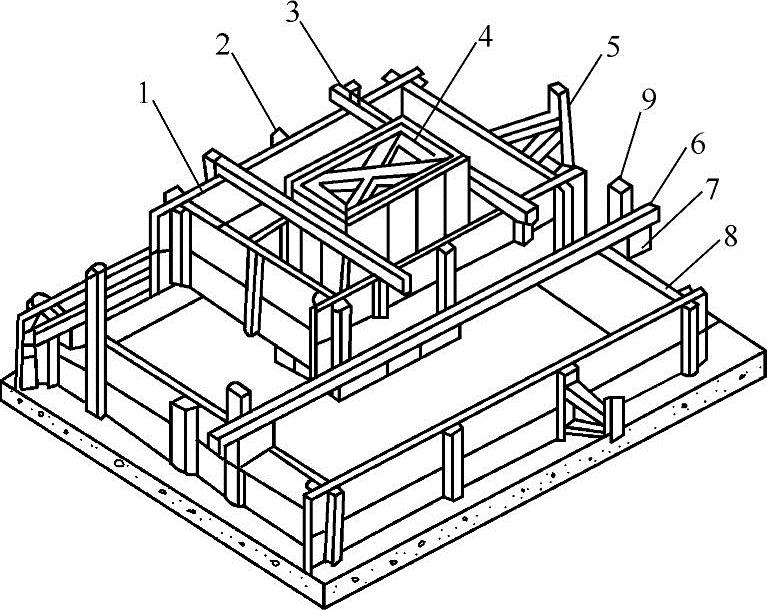

（2）杯形基础模板安装。杯形基础模板由上下两阶模板、杯芯及连接固定杆件组成，如图2-2所示。

图2-2 杯形基础模板

1—上台阶侧板 2—木挡 3、6—桥杠 4—杯芯模板 5—上台阶模板撑固件 7—托木 8—下台阶模板侧板 9—桥杠固定木

杯形基础模板的构造与阶形基础相似，只是在杯口位置要装设杯芯模。杯芯模两侧钉上桥杠，以便搁置在上台阶模板上。如果下台阶顶面带有坡度，应在上台阶模板的两侧钉上桥杠，桥杠端头下方加钉托木，以便搁置在下台阶模板上。近旁有基坑壁时，可贴基坑壁设置垫木，用斜撑和平撑支撑侧板木挡。杯芯模有整体式和装配式两种。整体式杯芯模是用木板和木挡根据杯口尺寸钉成一个整体，为了便于脱模，可在芯模的上口设吊环，或在底部的对角十字挡穿设8号钢丝。装配式芯模是由四个角模组成，每侧设抽芯板，拆模时抽去抽芯板即可脱模。

安装前，先将各部分画出中线，在基础垫层上弹出基础中线。各台阶钉成方框，杯芯模钉成整体，上台阶模板及杯芯模两侧钉上桥杠。(www.daowen.com)

安装时，先将下台阶模板放在垫层上，两者中心对准，四周用斜撑和平撑钉牢，再把钢筋网放入模板内，然后把上台阶模板摆上，对准中线，校正标高，最后在下台阶侧板外加木挡，固定桥杠的位置。杯芯模应最后安装，对准中线，再将桥杠搁于上台阶模板上，并加木挡予以固定。

杯形基础应防止中心线不准、杯口模板位移、混凝土浇筑时杯芯模浮起、拆模时杯芯模无法拆出的现象。安装质量保证措施如下：

1）中心线位置及标高要准确，支上段模板时采用抬桥杠，可使位置准确，托木的作用是将桥杠与下段混凝土面隔开少许，便于混凝土面拍平。

2）杯芯模板要刨光直拼，芯模外表面涂刷脱模剂，底部再钻几个小孔以便排气，减少浮力。

3）脚手板不得搁置在模板上。

4）浇筑混凝土时，在芯模四周要对称均匀下料，振捣密实。

5）拆除杯芯模板，一般在初凝前后即可用小锤轻打、拨棍小心拨动。

2.条形基础模板安装

条形基础模板一般由侧板、斜撑、平撑组成。侧板可用长条木板加钉竖向木挡拼制，也可用短条木板加横向木挡拼成。斜撑和平撑钉在木桩（或垫木）与木挡之间。

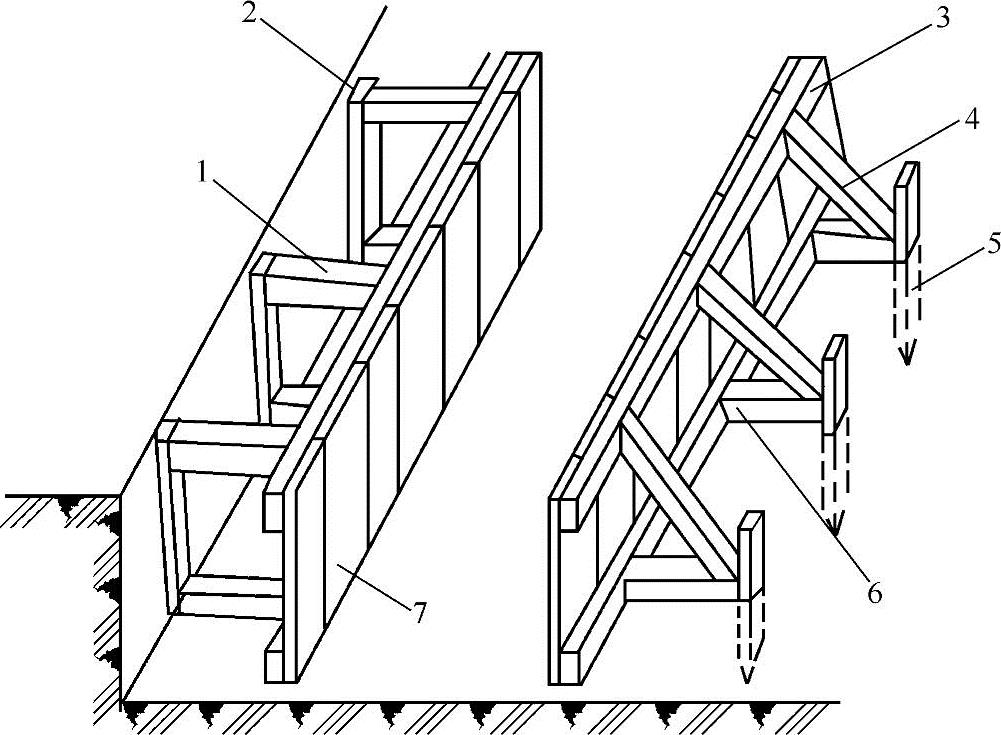

侧板和端头板制成后，应先在基槽底弹出中心线和基础边线，再把侧板和端头板对准中心线和基础边线，用水平仪校正侧板顶面水平度，经检测无误后，用斜撑、水平撑及拉撑钉牢，如图2-3所示。

图2-3 条形基础模板

1—平撑 2—垂直垫木 3—木挡 4—斜撑 5—木桩 6—水平撑 7—侧板

（1）条形基础模板安装时，先在基槽底弹出基础边线，再把侧板对准边线垂直竖立，同时用水平尺校正侧板顶面水平度，无误后，用斜撑和平撑钉牢。如基础较长，则先立基础两端的两块侧板，校正后，在侧板上缘拉通线，依照通线再立中间的侧板。当侧板高度大于基础台阶高度时，可在侧板内侧按台阶高度弹准线，并每隔2m左右在准线上钉圆钉，作为浇筑混凝土的标志。为防止浇筑时模板变形，保证基础宽度的准确性，应每隔一定距离在侧板上缘钉上搭头木。

（2）带有地梁的条形基础，桥杠布置在侧板上缘，用斜撑及吊木将侧板吊在桥杠上。在基槽两边铺设通长的垫板，将桥杠两端搁置在垫板上，并加垫木楔，以便调整侧板标高。

（3）条形基础要防止沿基础通长方向模板上缘不直，宽度不够，下缘陷入混凝土内；拆模时上段混凝土缺损，底部钉模不牢的现象。
