RJ45接头通常用于数据传输，最常见的应用为网卡接头。

RJ45接头就是超5类高速网线水晶头、网络接头、网络插头、RJ45接头。

RJ45是各种不同接头的一种类型，RJ45接头线的排序有两种，即橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，以及绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。因此，使用RJ45接头的线也有两种，即直通线和交叉线。

RJ45型网线插头又称为水晶头，共由8芯制成，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线的连接。

RJ45接头外形图例如图2-8所示。

RJ45接头引脚定义如图2-9所示。

(www.daowen.com)

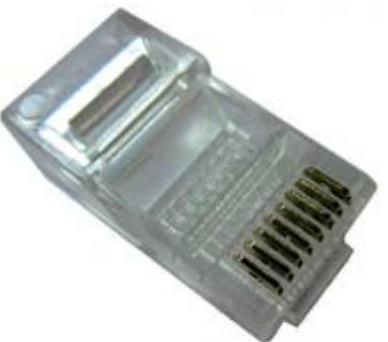

图2-8 RJ45接头外形图例

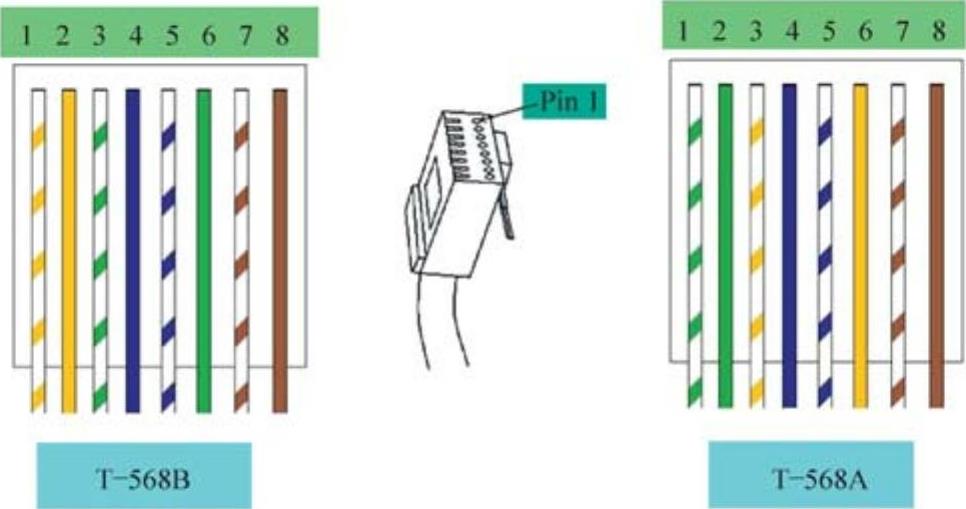

图2-9 RJ45接头引脚定义

常见的RJ45接头有两种，一种是用于以太网网卡、路由器以太网接口等的RJ45DTE，另一种是用于交换机等的RJ45DCE。

10 100base tx RJ45接口是常用的以太网接口，支持10Mbit/s、100Mbit/s自适应的网络连接速度。

DTE可以称为数据终端设备，DCE可以称为数据通信设备。从某种意义而言，DTE设备称为主动通信设备，DCE设备称为被动通信设备。当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。如果两个RJ45DTE类型接口（或RJ45DCE类型接口）相连不交叉相连引脚，则对触的引脚都是数据接收（发送）引脚端，也就是不能进行通信。
