全彩装修弱电技能全能通:1.8开槽、穿线连接与封槽技巧

时间:2023-08-26 理论教育 版权反馈
【摘要】:明确弱电线管的布管要求后,可以根据终端点位与弱电箱间的空间特点确定开槽路线。图1-18 线槽的图例线管敷设好后可以穿线。开槽、穿线后可以进行封槽处理。注意封槽后的墙面、地面不得高于所在平面,也就是要考虑墙面、地面后续工序的要求与特点。电话线一般用RJ11头与对应的插座。4)家中的电话插座、电脑插座均可以使用超5类RJ45插座模块、5类或者超5类电缆布线。7)待弱电布置完后,需要进行检测试验,确保封槽后弱电畅通。

全彩装修弱电技能全能通:1.8开槽、穿线连接与封槽技巧

明确弱电线管的布管要求后,可以根据终端点位与弱电箱间的空间特点确定开槽路线

确定弱电线管槽路需要遵循路线最短原则、不破坏原有强电原则、不破坏防水原则等要求。

根据弱电线的多少与布管要求确定线管的数量,进而确定线槽的具体路径,然后具体确定每路的宽度、深度、长度

线槽的深度一般比线管直径多5mm左右。

线槽需要横平竖直,大小均匀。线槽的图例如图1-18所示。

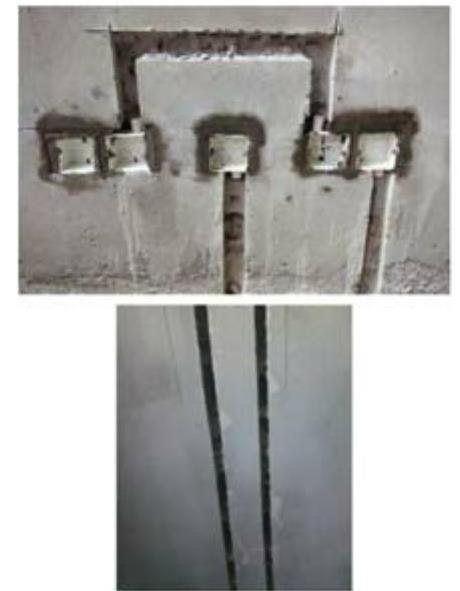

图1-18 线槽的图例

线管敷设好后可以穿线。或者一边敷设线管一边穿线。

安装线盒一般与线管敷设一起进行。

开槽、穿线后可以进行封槽处理。或者封槽处理完后再进行穿线。也就是把穿线工序放在开槽、封槽后。

注意封槽后的墙面、地面不得高于所在平面,也就是要考虑墙面、地面后续工序的要求与特点。(www.daowen.com)

安装连接面板需要等墙面、地面后续工序完成后才能够进行。

弱电穿线、连接的一些要求如下:

1)弱电布线需要使用专门的插头、插座。网线一般用RJ45头、RJ45头的面板模块。电话线一般用RJ11头与对应的插座。

2)音响线、宽带线不能接接头,电话线、网络线接头时要用专用接头或分配器。

3)穿弱电线前需要对所有线缆的每根芯线进行通断测试,以免布线完毕后才发现断线而需要重新敷设。

4)家中的电话插座、电脑插座均可以使用超5类RJ45插座模块、5类或者超5类电缆布线。

5)网线和电话线不能选用过粗的线缆,以免在制作RJ11水晶头时遇到麻烦。

6)音视频电缆和音视频接头安装时需要使用电烙铁焊接。

7)待弱电布置完后,需要进行检测试验,确保封槽后弱电畅通。
