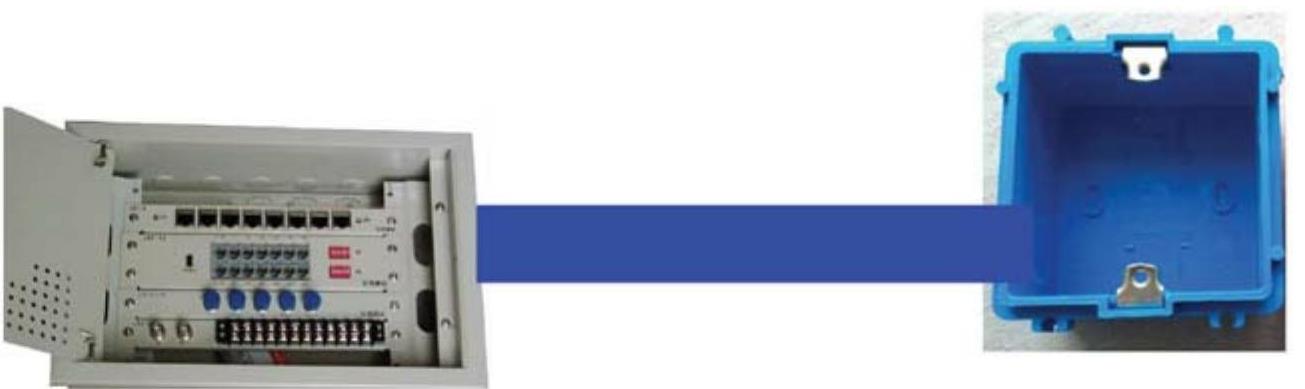

如果弱电箱是家装弱电的信号源，则弱电盒就是家装弱电的终端点位。连接信号源与终端点位的是弱电线，而弱电线需要保护，应放在保护管里。因此，连接信号源与终端点位的就是弱电线管，图例如图1-12所示。

图1-12 弱电线管的连接作用

弱电线管也就是弱电保护管、弱电保护套管。弱电保护套管可以采用强电保护套管，也可以采用专用弱电线管。专用弱电线管主要是蓝色PVC保护套管。

PVC弱电保护套管的特点与要求如下：

1）PVC弱电保护套管应用的主要作用是保护弱电电线、电缆。

2）PVC弱电保护套管的常见，公称外径有16mm、20mm、25mm、32mm、40mm、50mm、63mm等。

3）市面上的PVC弱电保护套管管材的长度一般为4m一根。

4）所使用的阻燃型PVC弱电塑料管，其材质均应具有阻燃和耐冲击性能，其氧指数不应低于27%的阻燃指标，并且有合格证。

5）阻燃型塑料弱电管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、无凹陷、无针孔、无气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致等。

根据PVC弱电保护套管管壁的薄厚，PVC弱电保护套管可以分为轻型管205（L型）、中型管305（M型）、重型管405（H型）。

轻型管——主要用于挂顶。

中型管——主要用于明装或暗装。

重型管——主要用于埋藏在混凝土中。

家庭装修主要选择轻型与中型PVC弱电保护套管。

根据PVC电工套管的公称外径，其有16、20、25、32、40等规格（以下数据单位均为mm）：

（1）16规格外径的轻、中、重型管厚度分别为1.00（轻，允许差+0.15）、1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。(www.daowen.com)

（2）20规格外径的中、重型管（没有轻型的）厚度分别为1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。

（3）25规格外径的中、重型管（没有轻型的）厚度分别为1.50（中，允许差+0.3）、1.9（重，允许差+0.3）。

（4）32规格外径的轻、中、重型管厚度分别为1.40（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.4（重，允许差+0.3）。

（5）40规格外径的轻、中、重型管厚度分别为1.80（轻、中型，允许差+0.3）、2.0（重，允许差+0.3）。

PVC弱电保护套管在家居装饰中多用16mm、20mm规格的。

PVC弱电保护套管一般长度为4m一根，也有长度为3.7m一根的。

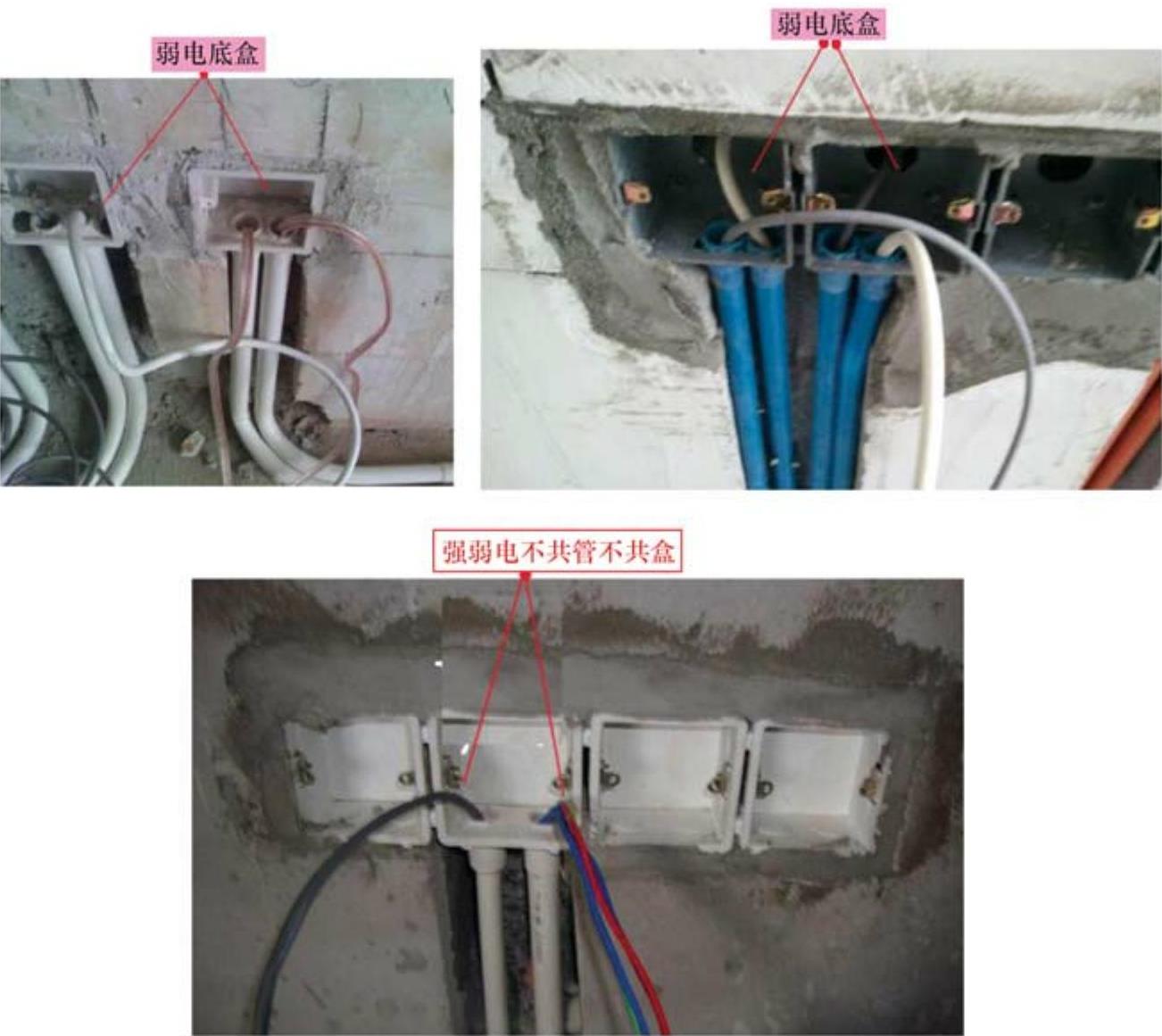

家装弱电底盒与弱电管也可以采用与强电一样的底盒与线管，但是，它们不得共管共盒敷设，相关图例如图1-13所示。

图1-13 家装弱电底盒与弱电管敷设要求

若弱电线管形成连接管路，则需要PVC弱电保护套管附件，其中主要的是束节、三通、弯头、杯疏等。使用时，只有束节、杯疏、卡子应用较广，三通与弯头因暗装后维修不方便，实际中几乎不使用，除非是明装。

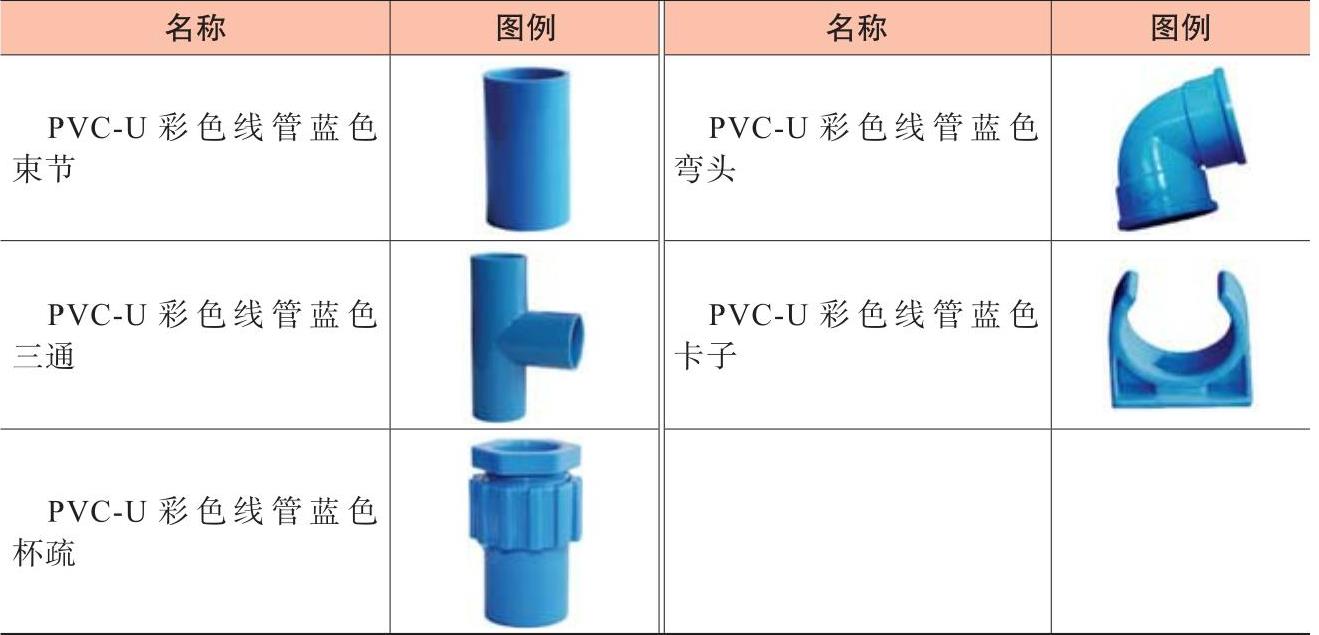

一些PVC弱电保护套管附件见表1-2。

表1-2 一些PVC弱电保护套管附件

弱电线管开槽的宽度、长度、深度，除了考虑弱电线管本身外，更要考虑弱电线管附件、弱电线管暗盒接线孔位置的影响，如图1-14所示。

图1-14 弱电线管开槽
