家装弱电箱配置全能通,实现弱电线路和设备集中管理

时间:2023-08-26 理论教育 版权反馈
【摘要】:家装弱电系统配置弱电箱来实现弱电线路、设备的集中管理、控制和信息通畅。弱电箱里的有源设备包括宽带路由器、电话交换机、有线电视信号放大器等。家用弱电箱需要预留足够的空间,以便安装ADSL猫、宽带路由器等有源设备,以实现多台电脑同时上网等功能。一般弱电箱在距地面30cm的通风且便于维护调整的位置安装,或高度与强电配电箱平行,并保持一定间隔。弱电箱也可以安装在离地1.5m以上的干燥通风部位,并且尽可能地远离强电配电区。

家装弱电箱配置全能通,实现弱电线路和设备集中管理

家装弱电系统配置弱电箱来实现弱电线路、设备的集中管理、控制和信息通畅。家装强电系统配置强电箱则是集中控制和管理强电的用电安全,使其方便、有序。

家居弱电箱又叫作家居智能配线箱、多媒体集线箱、住宅信息配线箱等。家居弱电箱图例如图1-4所示。

弱电箱里的有源设备包括宽带路由器、电话交换机、有线电视信号放大器等。弱电箱里根据结构分为模块化和成品化。其中,成品化有源设备应选购品牌成熟的,质量相对稳定可靠的,以便于日后更换、维修。


图1-4 家居弱电箱图例

弱电箱里的无源设备可以选择弱电箱厂家生产的配套模块,并且需要保持箱体内的整洁。

如果新建住宅楼的弱电箱能够满足日常基本要求,则可以不改造。

家装弱电箱的大小一般为320mm×260mm,但是随着弱电产品用途的增减,需要根据自家需求选用大小合适的弱电箱。

例如一款弱电箱的参数与配件如下:

外形尺寸——425mm×325mm×140mm。

埋箱尺寸——400mm×300mm×120mm。

电视模块(弱电箱内)——1进4出。

电话模块(弱电箱内)——1进7出。

网络模块(弱电箱内)——1进4出。

插排(弱电箱内)——1个。

线盘(弱电箱内)——1个。

智能风扇(弱电箱内)——1个含线。

其他(弱电箱内)——网络水晶头6个、电话水晶头6个、电视接头5个、扎带6条。

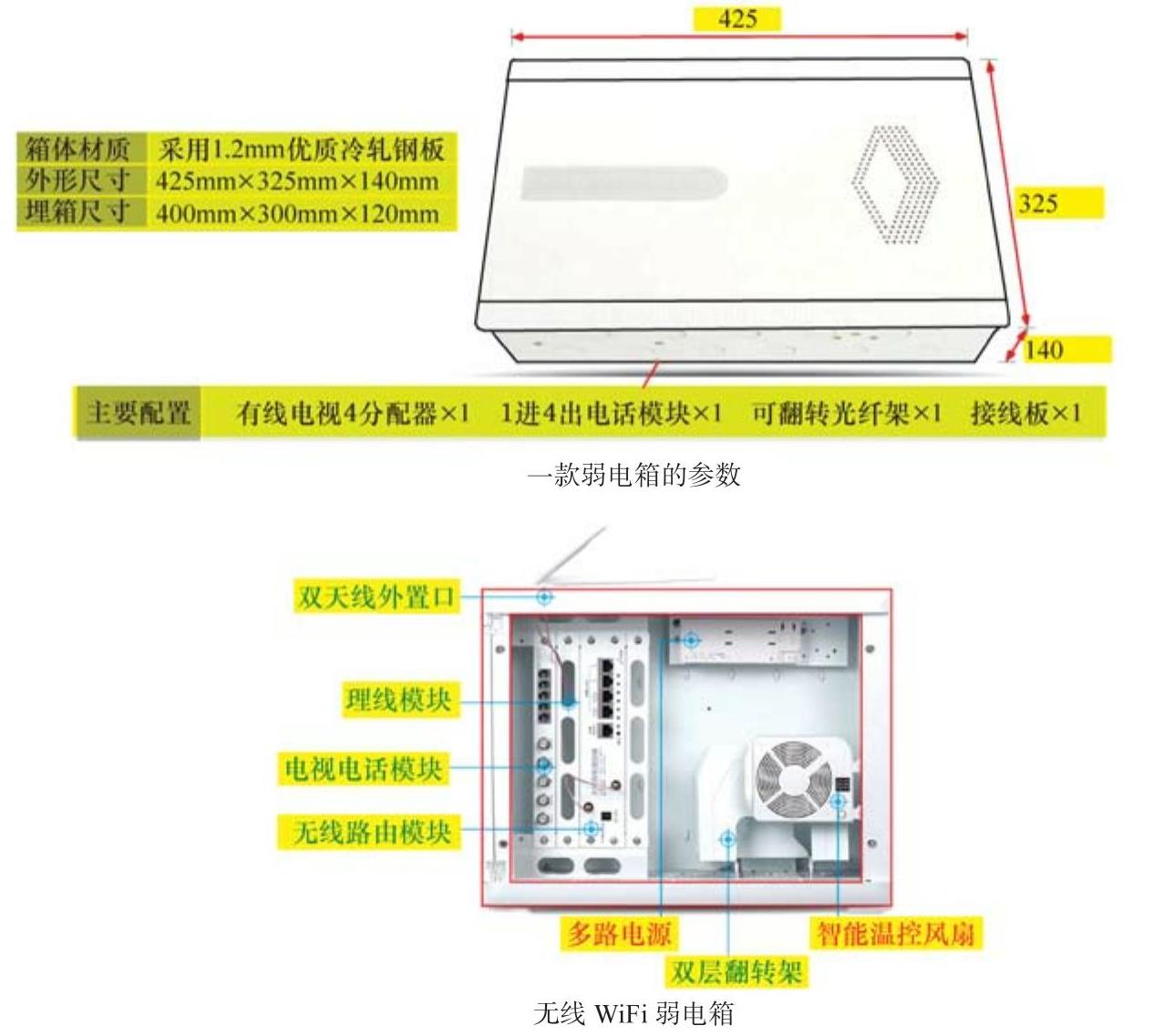

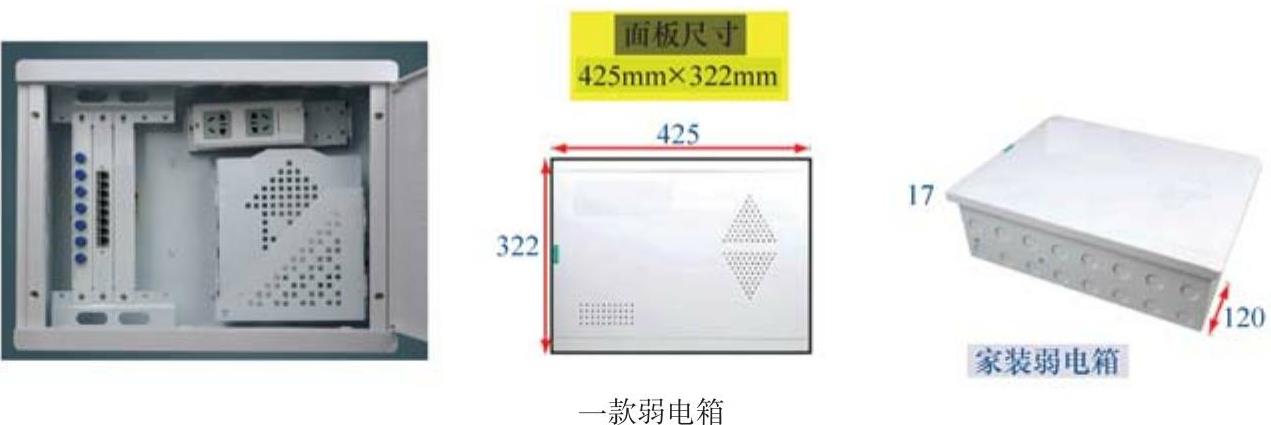

一些弱电箱的参数与配件图例如图1-5所示。


图1-5 一些弱电箱的参数与配件图例


图1-5 一些弱电箱的参数与配件图例(续)

弱电箱的选择方法如下:

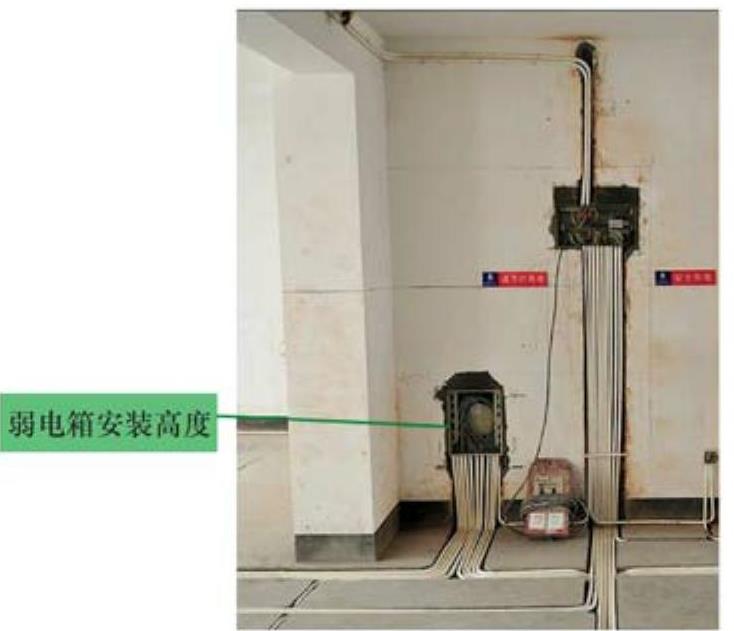

(1)弱电箱安装方式一般有明装和暗装两种,其中,明装就是挂在墙壁上或者放在角落里,暗装则是将箱体嵌入到墙体里,一般安装在离地30cm左右,安装需要考虑墙体厚度是否足够承载箱体。弱电箱由于安装方式不同,所以对应有明装弱电箱和暗装弱电箱。弱电箱安装高度图例如图1-6所示。


图1-6 弱电箱安装高度图例

(2)内部金属线应没有错位、变形、氧化生锈等异常现象。

(3)最好选用4芯以上的线,以便日后升级、备用。

(4)如果预布线采用传统粗线缆,则一般需要选用螺钉接线或快速接线方式的弱电箱。

(5)目前有无线WiFi弱电箱,可以满足WiFi的搭配。

(6)弱电箱有各种各样功能的不同品牌,可以根据个人需求以及品牌排名来选择。

(7)家用弱电箱需要预留足够的空间,以便安装ADSL猫、宽带路由器等有源设备,以实现多台电脑同时上网等功能。

(8)宽带路由器等有源设备要选购市场上较成熟的产品,建议不要选购家居智能配线箱厂家配套的模块化设计的路由器,以免去后顾之忧。

(9)后座接线方式有多种,一般应选用卡线方式的标准模块弱电箱。

(10)一般应选带保护门的弱电箱,这样不使用时可防止异物进入插座内。

弱电箱的选择方法如图1-7所示。


图1-7 弱电箱的选择方法

弱电箱的安装、实用要点如下:

(1)选择弱电箱安装位置的要素:便于敷管布线的位置、符合装潢修饰隐蔽的要求、便于安装保养操作等。

(2)弱电箱的安装需要注意:弱电箱不能放在卫生间的外墙上,避免潮气影响。强配电箱与弱电箱不能够离得太近,如果在同一面墙上,则至少要间隔1m的距离。一般弱电箱在距地面30cm的通风且便于维护调整的位置安装,或高度与强电配电箱平行,并保持一定间隔。强配电箱一般在距地面1.8m的位置安装。

(3)弱电箱也可以安装在离地1.5m以上的干燥通风部位,并且尽可能地远离强电配电区。

(4)弱电箱不要预埋安装在大衣柜、鞋柜内、冰箱旁,以及潮湿、散热不良、不透气、不便调整维护的地方。

(5)弱电箱箱体要预留足够的空间,便于安装有源设备和配置电源插座,以及以后的升级。

(6)弱电箱的布线需要布强电线,还需要布电视电缆电话线、音响线、视频线、网络线。

(7)弱电箱内的留线长度只是线路在箱子中转一圈,然后再引出布线。

(8)弱电箱安装的位置一般选择在室内各种进线与出线走向方便,以及比较隐蔽容易装饰的位置,例如悬关部位、壁橱内等。

(9)如果有车库、地下室的独立住宅,则可以考虑在这些区域挂墙明装弱电箱。

(10)选中弱电箱安装位置后,弱电箱箱体埋入墙体时,其面板需要露出墙面1cm,两侧的出线孔不要填埋。

(11)当弱电箱所有布线完成并测试后,再用石灰封平处理。
