本节对MBD技术进行概述，内容包括：

•建模技术，包括语言、模型、模型之间的关系以及不同语言之间的关系。

•分析技术，例如，对于模型的仿真和静态分析的技术。

•综合技术，包括新一代模型和其他支持信息。

•建模技术，实施具体的建模、分析和综合技术，以及对设计的支持，例如，模型编辑、仿真和结果可视化、模型管理、设计自动化、工具/模型的互操作性。(www.daowen.com)

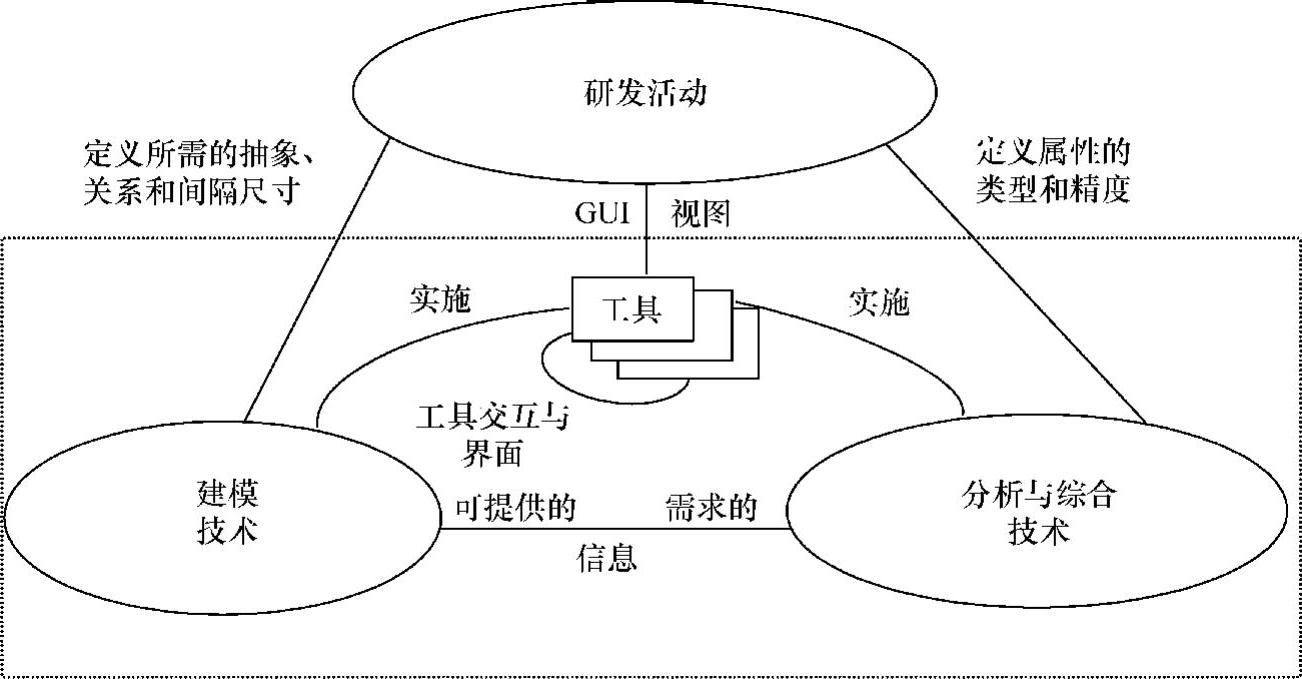

图10.2介绍了MBD技术的核心部分。

建模、分析和综合技术用实施工具来显现。开发活动（如分析）和利益的关注（如可靠性）对建模技术（语言和复用现有的模型）和分析/综合技术施加规定。例如，为了支持基于模型的早期架构设计，可以描述系统的功能、预期的行为和解决方案的一个高层次的抽象模型是必要的。同样，在此阶段的分析可集中于粗略成本估计、系统的性能、电缆长度和其他相关指标上。在后期设计阶段，软件的详细结构的和结果的详细分析，比如那些由量化、终端至终端延迟所引起的效果，都可能有意义。对综合能力的要求也会有所不同。在快速控制成型中，比如代码通常不要求进行优化，而对于产品代码生成、优化内存、速度和精度来说，代码可能是一个重要问题。此外，技术分析在信息内容方面对模型施加要求。MBD的方法通常需要大量的工具来处理不同的方面，因此对这些工具之间的互操作性提出要求。

图10.2 MBD通过建模、分析、综合和建模工具技术来为记录、交流、分析与综合提供支持，此图说明相关技术是如何施加关联约束、如何相互作用的
