装配式混凝土结构外防护架为新兴配套产品，充分体现了节能、降耗、环保、灵活等特点，在装配式混凝土结构建筑建造过程中，外防护架主要悬挂在外剪力墙上，主要解决结构平立面防护以及里面垂直方向简单的操作问题，为工人的施工提供安全保障。

（1）悬挂式外防护架组装

悬挂式外防护架主要由三角架作架体制作而成，因此三角架应根据现场荷载和安全系数进行杆件和焊缝受力的设计计算，并应制作试件且通过现场荷载试验。悬挂式外防护架的主要构成如图7.2 所示，包括平台架、穿墙钩头螺栓、插销、提升挂钩和护栏5 部分。制作要求，使用前必须进行建筑物受力墙体的荷载验算，验算合格后方可投入使用。建议墙体混凝土强度不要低于10 MPa。

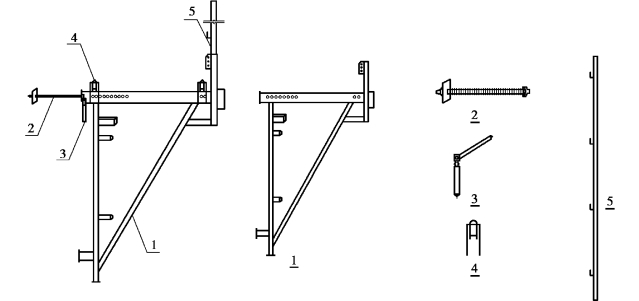

图7.2　悬挂式外防护架的主要构成

1—平台架；2—穿墙钩头螺栓；3—插销；4—提升挂钩；5—护栏

①根据外挂架工作原理，墙柱混凝土必须达到一定强度方可进行提升（建议不低于10 MPa）。

②悬挂式外防护架与墙体的间距紧凑，不宜过大。

③外挂架挂设时，穿墙钩头螺栓内侧加设垫片，拧紧螺母后，再仔细检查一遍，确保安全。

④每榀外挂架之间的间距，根据现场荷载情况计算确定，建议间距为1.5～1.8 m，要考虑模板自重、操作人员荷载、架体自重，以及脚手板、护栏、零星材料等的质量。

（2）组合操作平台组装

①外挂架就位以后，紧固穿墙钩头螺栓螺母。两榀和两榀以上的外挂架按设计要求用脚手管件连成整体，其上铺设跳板，外侧加防护，组成组合操作平台。组合平台不宜过长，一般不大于6 m。

②使用中要严格控制组合平台上的荷载，同时在吊物、支模等过程中不应受到碰撞。

③外挂架在转角墙面处必须贯通，将转角处一侧挂架伸至结构外皮处，另一侧单体挂架大横杆外伸成悬挑结构与其接通。所有悬挑部位外伸长度不宜大于1.2 m，并于悬挑部位加设斜拉杆，增强外伸部位刚度。贯通后的转角墙面两侧组合平台需用临时性连接杆件拉接为整体，且全部外露部位均以密目安全网包裹严密，保证外架整体的封闭性。

④对于外墙洞口水平尺寸大于1.8 m 的，两榀外挂架体间距须适当缩小，且两榀外挂架之间增加横杆连接，以保证外挂架的安全稳定。(www.daowen.com)

（3）组合操作平台提升

①提升前解开组合操作平台间的接缝板、立网等连接物，架子工挂好挂钩并离开平台后，方可发信号进行调运。

②塔吊起吊时，先微量起吊，平衡架体自重，卸除穿墙螺栓上的架体荷载，然后再松动穿墙螺栓的螺母，向外稍微推出，并认真检查穿墙螺栓的螺母是否全部松动，确认后方可起吊。

③起吊过程中吊钩垂直、平稳、缓慢起吊，另在架体两侧上、下共系4 道保持组合架体平衡的揽风绳，起吊过程中，操作人员站在楼板上拽揽风绳协调组合架体平衡，并辅助塔吊将组合架体挂到拟就位的穿墙螺栓上。过程中不得碰撞结构和其他相邻组合操作平台。

④组合架体就位前穿墙螺栓必须装齐，每根穿墙螺栓配一块垫片两个螺母。架体就位后，立即紧固螺母，螺母全部紧固后再摘塔吊吊钩。组合架体使用前再认真检查架体内连接杆件是否松动，并用短钢管将相邻的两段架体连接成整体。从下层组合架体穿墙螺栓的螺母松动开始至上层穿墙螺栓的螺母紧固完毕，整个架体提升过程中，架体上操作人员必须系安全带，安全带必须与工程结构（如剪力墙钢筋）系牢。

（4）悬挂式外防护架体系拆除

①待结构全部施工完毕后，拆除所有外挂架。

②先将外挂架组合操作平台吊至地面，再在地面上拆除各个构件，清理后分类码放整齐。

（5）水平安全网的搭设

在二层设置第一道水平安全网，安全网设置两层，两层中间间隔40 cm，网宽6 m，以上每隔4 层分别设一道水平安全网，采用单层网，网宽3 m。与结构拉结的部位用钢丝绳通过穿墙孔固定，外侧用架子管斜挑。水平安全网要外高内低，倾斜角度为10°～30°。

（6）外挂架使用检修

正常使用过程中，外挂架使用检修是施工过程中重要的一环，外挂架容易被吊装过程中的墙板碰撞；无物料堆放区的顶板，员工习惯性地将物料堆放在外挂架上，造成超载，损坏外挂架结构，或者造成严重物料坠落事故。施工过程中，部分外挂架成为唯一通道，容易造成人员超载，成为安全隐患。外挂架的连接处在架子工施工过程中，容易忽视，不能达到规范连接，导致外挂架不能形成一个整体，成为重大安全隐患。

（7）外挂架提升与拆卸

建筑施工现场，交叉施工在外挂架的提升与拆卸过程中非常常见，外挂架的脚手板上存在部分建筑垃圾，外挂架与墙体的连接螺栓拆除极易导致高空坠物，造成安全隐患。另外外挂架的提升过程中，架子工有时无法使用安全带，冒险蛮干，造成安全隐患；提升与拆卸过程中，破坏整体性的外挂架，容易导致物体散落伤人。
