(1)准备灌浆用设备器具
灌浆用设备器具:灌浆挤压枪、电子秤、电动搅拌器、水桶、三联试模、流动性测量器、灰桶、水勺、美工刀、秒表、卷尺。
(2)准备灌浆用材料
灌浆用材料:微膨胀灌浆料、可饮用自来水、堵头。
(3)调配灌浆料
灌浆料调配如图6.19 所示。

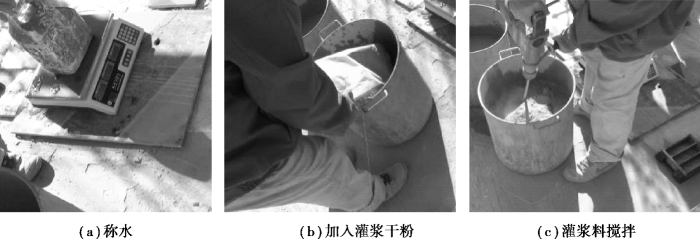

图6.19 灌浆材料制作
①灌浆料配合比:每25 kg 使用约4.0~4.5 L 水(约0.16~0.18)。
②20 min 灌浆量:20 min 灌浆量约10 L,单次灌浆料约15 kg,建议灌浆料按15 kg/袋进行包装。
③水:拌和用水应采用饮用水,使用其他水源时应符合《混凝土用水标准》(JGJ 63—2006)的规定。
④搅拌:搅拌器、灌浆泵(或注浆枪)就位后,将灌浆料倒入搅拌桶内,搅拌加水,加80%水量,搅拌3~4 min后再加所剩的20%水。一般情况搅拌约5 min,搅拌均匀后,静置约2 min 排气,然后注入灌浆泵(或灌浆枪)中进行灌浆作业。
(4)检测流动性
流动性检测如图6.20 所示。

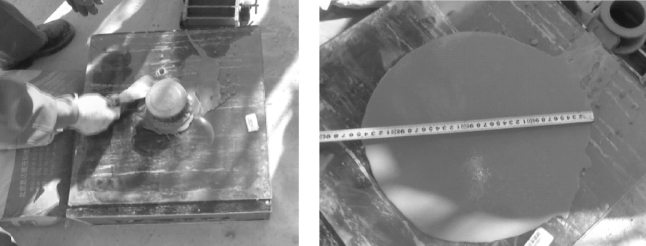

图6.20 流动性检测
左手按住流动性测量模,用水勺舀0.5 L 调配好的灌浆料倒入模中,倒满模子为止,缓慢提起模子。约0.5 min 后测量,灌浆料平摊后最大直径为280~320 mm,则流动性合格;每工作班组进行一次测试。
(5)制作试块、灌浆套筒拉拔试验 (www.daowen.com)
制作试块:将调配好的灌浆料倒入三联试模中,用作试块,与灌浆相同条件养护;按每层制作一次试块,如图6.21 所示。

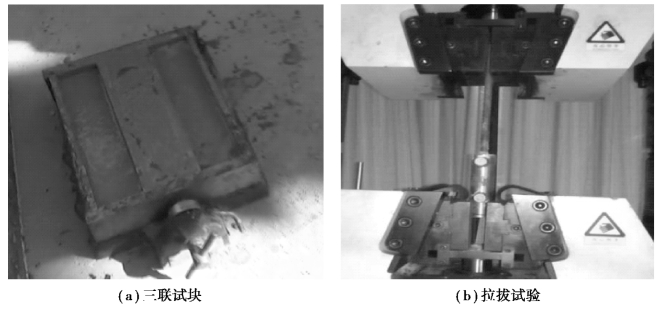

图6.21 三联试块拉拔实验
①PC 构件生产前:进行接头力学性能检验,按不超过1 000 个灌浆套筒为一批,每批随机抽取3 个灌浆套筒制作对中连接接头试件标养28 d,并进行抗拉强度检验。
②现场施工前:由专业施工人员依据现场的条件进行接头力学性能检验,按不超过1 000 个灌浆套筒为一批,每批随机抽取3 个灌浆套筒制作对中连接接头试件标养28 d,并进行抗拉强度检验。
(6)灌浆
采用单孔灌浆:从灌浆孔注入、从排浆口流出,套筒的排浆孔溢出砂浆应立即封堵灌浆和排浆孔。依次灌浆至20 min 灌浆料使用完毕,如图6.22 所示。

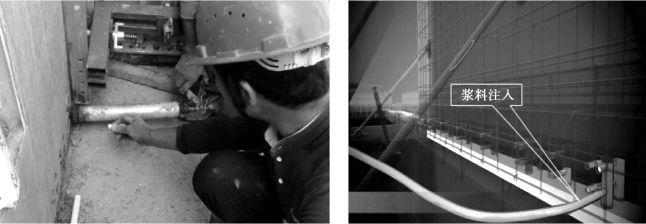

图6.22 灌浆
(7)堵孔
当有灌浆料从上口流出来后,1~2 s 堵住上口。拔掉注浆枪,1 s 内堵住灌浆孔下口,如图6.23 所示。

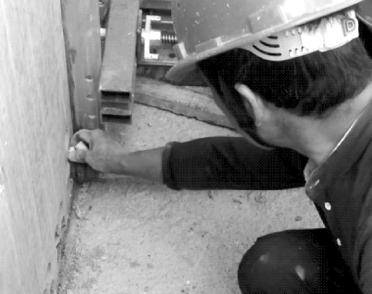

图6.23 堵孔
(8)灌浆质量控制
①灌浆处进行编号:如某栋某层某户某间房墙板号进行编号。
②必须按灌浆料使用说明书进行灌浆料调配、按灌浆套筒作业指导书进行灌浆作业。
③灌浆处进行操作时监理旁站,操作过程进行拍照摄影,做好灌浆记录,三方签字确认,质量可追溯。
④及时填写套筒灌浆施工记录表、插筋及灌浆现场检查记录。
