验收方法与标准:装配式建筑构件制作与安装成果

1)PC 构件验收方法

PC 构件验收分为PC 构件制作生产单位验收与施工单位(含监理单位)现场验收。

(1)PC 构件制作生产单位验收

PC 构件制作生产单位验收包含5 个方面:模具、外墙饰面砖、制作材料(水泥、钢筋、砂、石、外加剂等);成品后,应逐块验收PC 构件的外观质量、几何尺寸。

(2)PC 构件施工单位(含监理单位)现场验收

应验收PC 构件的观感质量、几何尺寸和PC 构件的产品合格证等有关资料,并对PC 构件图纸编号与实际构件的一致性进行检查,对PC 构件在明显部位标明的生产日期、构件型号、构件生产单位及其验收标志进行检查。按设计图纸的标准对PC 构件预埋件、插筋、预留洞的规格、位置和数量进行检查。

2)验收标准

验收标准如表5.4—表5.10 所示。

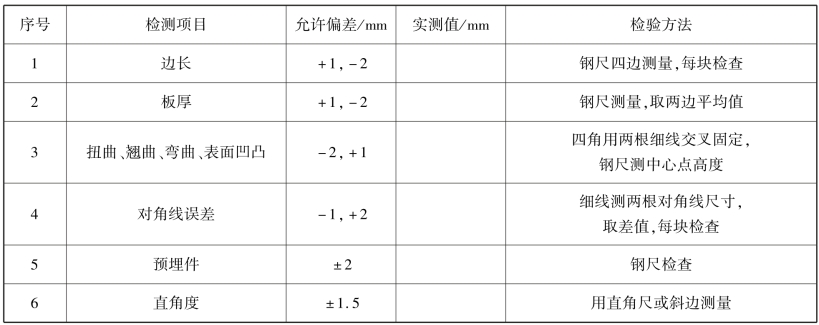

表5.4 PC 钢模检测表

表5.5 PC 钢模检测表

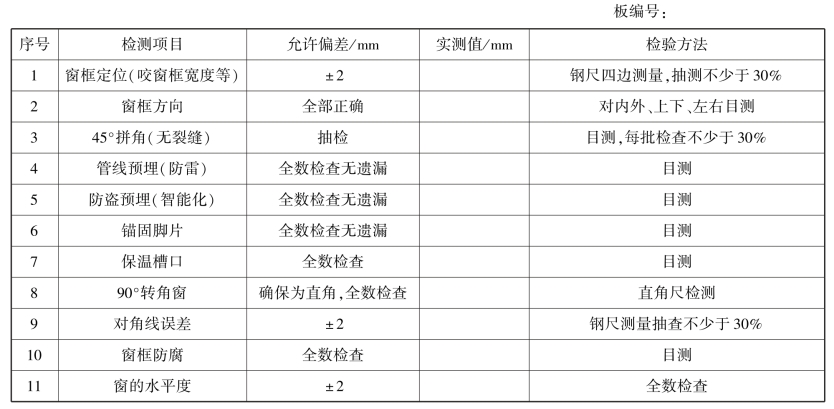

表5.6 PC 铝窗入模检测表

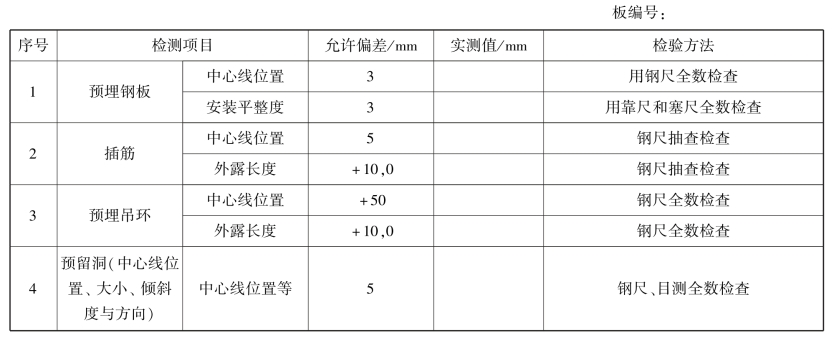

表5.7 PC 预埋件与预留孔洞检测表

续表

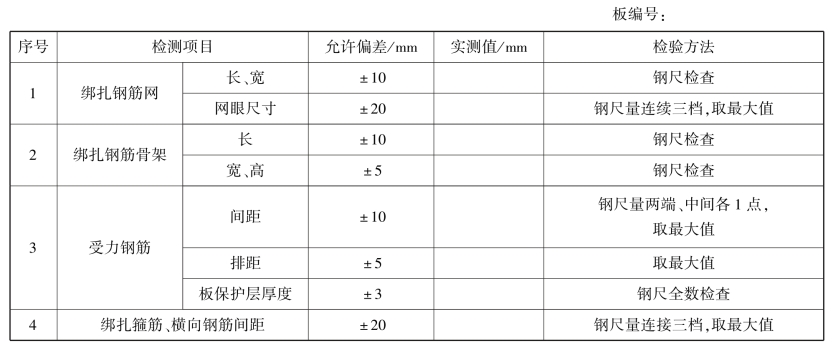

表5.8 PC 钢筋入模检测表

注:钢筋保护层厚度不超过25 mm,每批钢筋都要取样进行力学性能检测试验。(www.daowen.com)

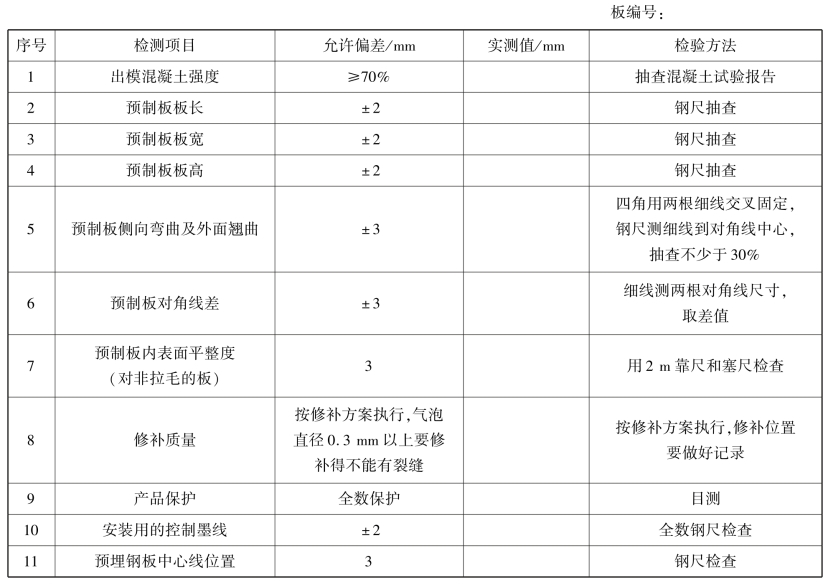

表5.9 PC 构件出厂装车前产品检测表

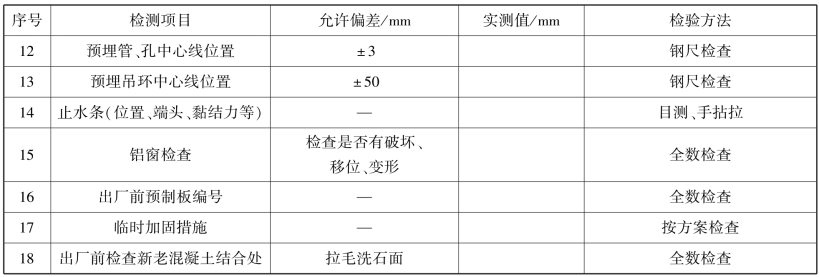

续表

注:对出厂的每块板随机抽查不少于5 项。

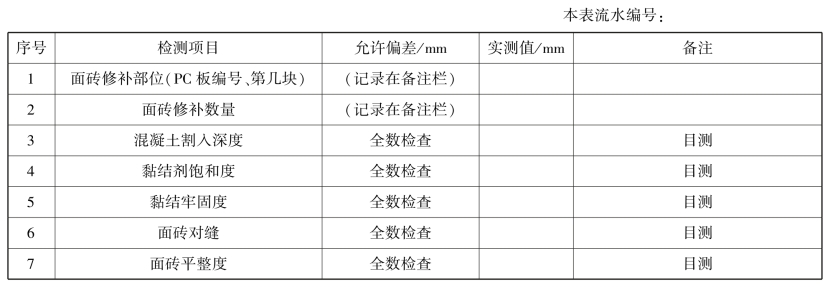

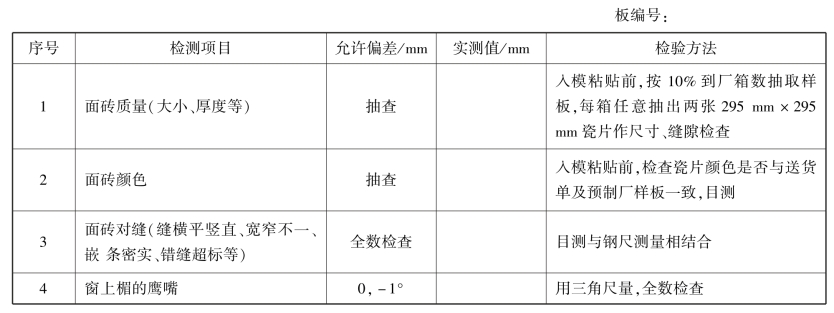

表5.10 PC 墙板面砖现场修补检测表

3)PC 构件吊装验收内容和标准

(1)吊装验收内容

PC 构件堆放和吊装时,支撑位置和方法符合设计和施工图纸。吊装前,在构件和相应的连接、固定结构上标注尺寸标高等控制尺寸,检查预埋件及连接钢筋的位置等。

起吊时,绳索与构件通过铁扁担吊装。安装就位后,检查构件的临时固定措施,复核控制线,校正固定位置。

(2)吊装验收标准

吊装验收标准如表5.11、表5.12 所示。

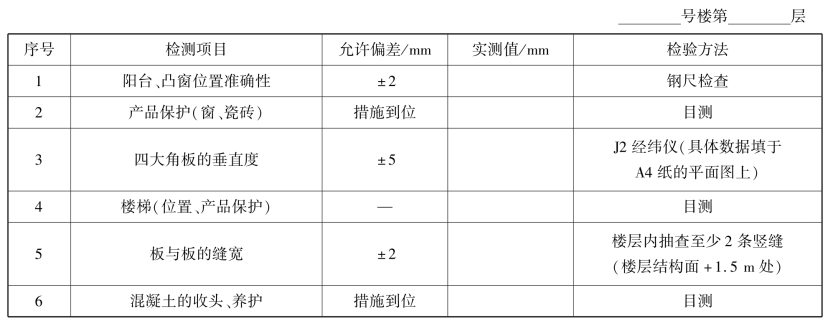

表5.11 PC 墙板吊装浇混凝土前期每层检测表

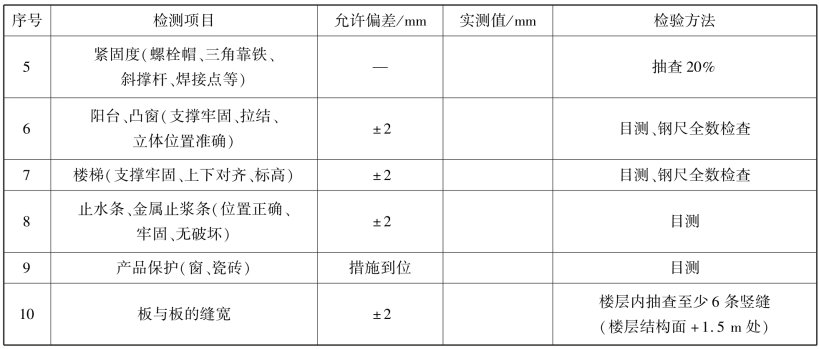

续表

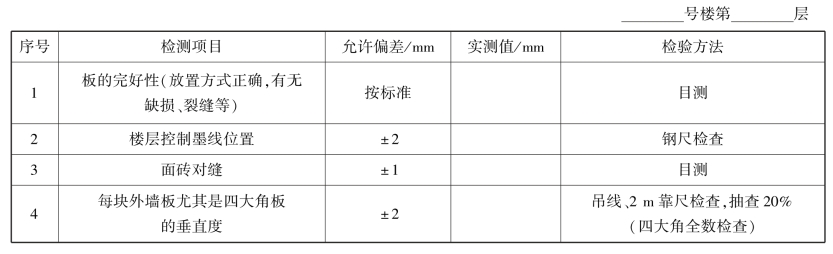

表5.12 PC 墙板吊装浇混凝土后每层检测表

注:本表作浇筑混凝土后36 h 内检查用。
