装配式建筑构件起吊与安装的关键步骤

1)起重机的选用

依据厂房的跨度、构件质量、吊装高度、施工现场条件和现有起重设备等确定起重机的类型。

①中小型厂房(平面尺寸大、高度不大)选用自行式起重机或桅杆式起重机。

②结构高度和长度较大的厂房选用塔式起重机吊装屋架。

③大跨度的重型工业厂房(结合设备安装)选用大型自行式起重机、重型塔式起重机、大型牵缆桅杆式起重机。

2)构件起吊要点

①构件脱模起吊时,预制构件同条件养护的混凝土立方体抗压强度应符合设计关于脱模强度的要求,且不应小于15 N/mm2。当设计没有要求时,宜在混凝土强度达到设计标准值的50%时起吊。

②工厂应制订预制构件吊装专项方案。

③构件脱模要依据技术部门关于“构件拆(脱)模和起吊”的指令,进行拆(脱)模和起吊,如图4.1 所示。

④装拆模具时,应按规定操作,严禁锤击、冲撞等野蛮操作。(www.daowen.com)

墙板以及叠合楼板在吊装前最好利用起重机或木制撬杠先卸载构件的吸附力。

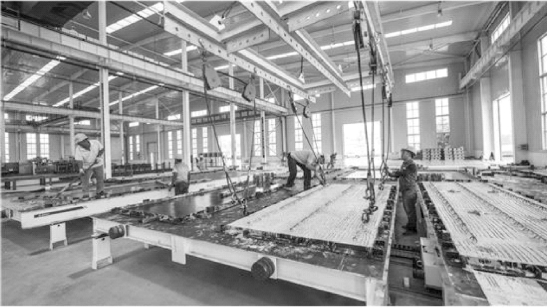

图4.1 预制构件脱模起吊

⑥构件起吊前应确认模具已全部打开、吊钩牢固、无松动。预应力钢筋“钢丝”已全部放张和切断。

⑦构件起吊时,吊绳与构件水平方向的角度不得小于45°,否则应加吊架或横梁。

⑧构件拆(脱)模起吊后,应逐步检查外观质量。对不影响结构安全的缺陷,如蜂窝、麻面、缺棱、掉角、副筋漏筋等应及时修补。

⑨当脱模起吊时出现构件与模具粘连或构件裂缝时,应停止作业,由技术人员作出分析并给出作业指令后再继续起吊。

⑩构件起吊应缓慢进行,且保证每根吊绳或吊链受力均匀。

⑪用于检测构件拆(脱)模和起吊的混凝土强度试件应与构件一起成型,并与构件同条件养护。
