1）划线机

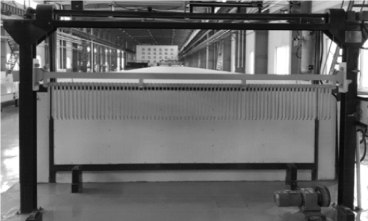

划线机用于在底模上快速而准确标示出边模、预埋件等位置，可提高放置边模、预埋件的准确性和速度，如图3.19 所示。

2）混凝土布料机

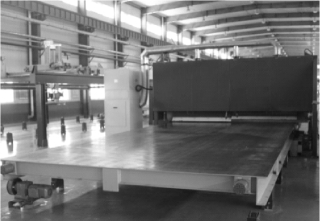

混凝土布料机用于向混凝土构件模具中添加均匀定量的混凝土布料，如图3.20 所示。

图3.19　划线机

图3.20　混凝土布料机

3）振动台

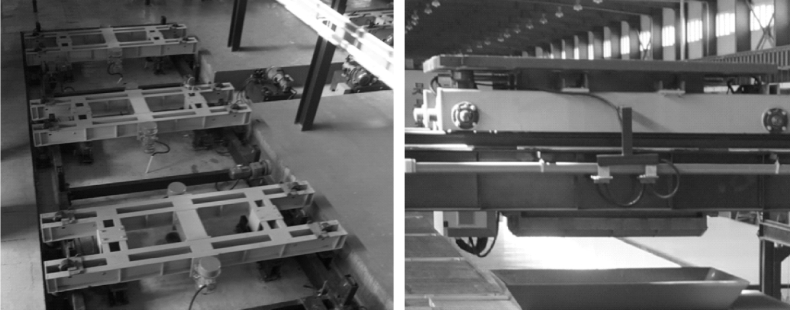

振动台用于振捣完成布料后的周转平台，将其中混凝土振捣密实。振动台由固定台座、振动台面、减振提升装置、锁紧机构、液压系统和电气控制系统组成，如图3.21 所示。

图3.21　振动台

4）养护窑

养护窑由窑体、蒸汽系统（或散热片系统）、温度控制系统等组成。将混凝土构件存放在养护窑中，经过静置、升温、恒温、降温等几个阶段可使水泥构件凝固强度达到要求。

5）混凝土输送机（直泄式送料机）

混凝土输送机（直泄式送料机）用于存放输送搅拌站出来的混凝土，通过特定的轨道将混凝土运送到混凝土布料机中。混凝土输送机由双梁行走架、运输料斗、行走机构、料斗翻转装置和电气控制系统组成。

6）模台存取机

模台存取机将振捣密实的水泥构件及模具送至养护窑指定位置，将养护好的水泥构件及模具从养护窑中取出，送回生产线上，输送到指定的脱模位置。模台存取机由行走系统、大架、提升系统、吊板输送架、取/送模机构、纵向定位机构、横向定位机构、电气系统等组成。

7）模台预养护及温控系统 (www.daowen.com)

模台预养护及温控系统由钢结构支架、保温膜、蒸汽管道、养护温控系统、电气控制系统（中央控制器、控制柜）、温度传感器等部分。养护通道由钢结构支架、养护棚（钢-岩棉-钢材料）组成，放置于输送线上方，带制品的模板可通过。通道内的预养护工位自动控制启动停止，中央控制器采用工业级计算机，具有较完善的功能，有工艺温度的参数设置。

8）侧力脱模机

模板固定于托板保护机构上，可将水平板翻转85°～90°，便于制品竖直起吊。侧力脱模机由翻转装置、托板保护机构、电气系统、液压系统组成。翻转装置由两个相同结构翻转臂组成，又可分为固定台座、翻转臂、托座、模板锁死装置。

9）运板平车

运板平车用于运输成品PC 板，将成品PC 板由车间运送至堆放场。由稳定的型钢结构和钢板组成的车体、走行机构、电瓶、电气控制系统等组成了运板平车。

10）刮平机

刮平机将布料机浇注的混凝土振捣密实并刮平，使得混凝土表面平整。刮平机由钢支架、大车、小车、整平机构及电气系统等组成。

11）抹面机

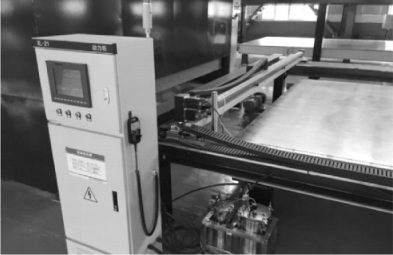

抹面机用于内外墙板外表面的抹光，保证构件表面的光滑，抹平头可在水平方向两自由度内移动作业。抹面机由门架式钢结构机架，走行机构，抹光装置、提升机构、电气控制系统组成，如图3.22 所示。

图3.22　抹面机

12）模具清扫机

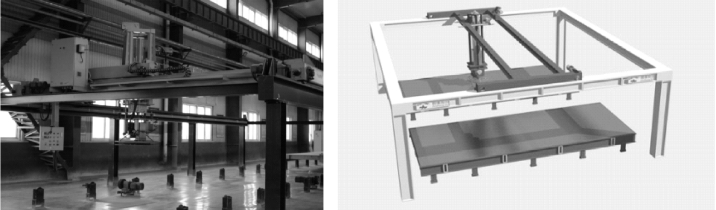

模具清扫机能将脱模后的空模台上附着的混凝土清理干净。模具清扫机由组清渣铲、组横向刷辊、支撑架、除尘器、清渣斗和电气系统组成，如图3.23 所示。

13）拉毛机

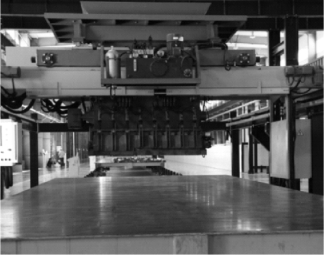

拉毛机用于对叠合板构件新浇注混凝土的上表面进行拉毛处理，以保证叠合板和后浇注的地板混凝土较好地结合起来。拉毛机由钢支架、变频驱动的大车及走行机构、小车走行、升降机构、转位机构、可拆卸的毛刷、电气控制系统组成，如图3.24 所示。

图3.23　模具清扫机

图3.24　拉毛机
