照明条件对平面布局的影响

建筑向高层发展后,给建筑设计带来了更多的复杂性,高层建筑空间功能的差异性及多功能的复合性使得建筑单体平面设计具有更多的可能,因此,根据基地面积、形状的限制条件,及摩天楼的功能属性差异,建筑师在平面设计过程中进行更加理性分析与合理布局,总的来说可以分为三类基本情况进行讨论。

1.类型一:天井式平面

首先是位于长方形大面积地块的摩天楼,建筑平面多采用天井形式以获得更好的自然采光,这类地块多位于外滩界面。以位于公共租界中区45号的海关大楼为例,基地为东西长,南北窄的长方形地块,建筑由东西两组体块组成,对应平面由东面临江一南北长长方形与西面一东西长长方形组成,两体块间稍有转角,面江体块南北向尺寸为128英尺4英寸(21′—7″+21′—7″+14′—0″+14′—0″+14′—0″+21′—7″+21′—7″),约39.1米,而东西向尺寸分别为93英尺8英寸(东体块)与360英尺(西体块)(22′—0″+22′—0″+22′—0″+22′—0″+22′—0″+30′—0″+22′—0″+22′—0″+22′—0″+22′—0″+22′—0″+27′—6″+27′—6″+27′—6″+27′—6″),即整体建筑东西向长度达到了450英尺8英寸,约137.4米,东面临江体块办公空间距离外墙尺寸约31英尺(约9.4米)与40英尺(约12.1米),西侧集中设置了走廊、六台电梯楼梯通风井等辅助服务性空间,西面长形体块中间设32英尺宽天井供自然采光,使得分布于两侧办公空间可双面采光距离,因而这部分办公空间距离可采光墙面距离仅一个柱网尺寸,即22英尺6英寸的距离(约6.9米),可见天井的设置为内部空间提供了更为理想的自然采光条件,相较于东面体块,西面内部空间采光达到了上节美国摩天楼设计研究当中所指的20至28英尺(约6.1~8.5米)的较为理想的空间尺寸标准。(图5—1—12)不过,东侧体块上北、南及东外墙面上的开窗宽度都调整至了6英尺,这比西侧体块墙面的5英尺开窗宽度增加了1英尺,开窗高度在7.5英尺至10英尺之间,都大于了上节所提到美国摩天楼设计研究中提供的4至5英尺(1.2~1.5米)宽,6至8英尺(1.8~2.4米)高的标准开窗尺寸(图5—1—13),在开窗细节上的调整优化了东侧体块室内采光条件,是建筑师为弥补内部空间布局不足、改善室内自然采光条件所做的进一步努力。[19]

关于通过建筑外墙的开窗及室内天井形式来改善办公建筑室内的自然采光与通风条件的讨论,在1924年2月《北华捷报》专门介绍字林西报大楼建成的特别增刊上就有过专门讨论,文章以“不同寻常”[20]一词来形容镶嵌于每层楼外墙上的多扇大面积连续性开窗(unusually large and numerous windows),字林西报大楼外墙窗高8英尺(约2.4米),窗宽达到10英尺6英寸(约3.2米),[21]然而,在空间使用过程中,尤其在夏天编辑部房间因窗户设置过多而产生了刺眼的眩光,两扇窗户被填上了,因此,在创造适宜室内采光环境的同时,外窗的布置也需注意适量性[22]。(图5—1—14)

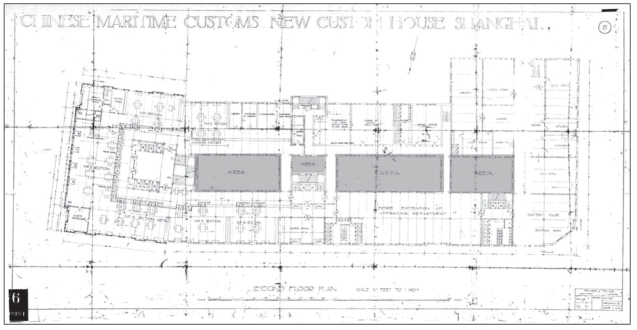

图5—1—12 海关大楼平面图中天井位置示意

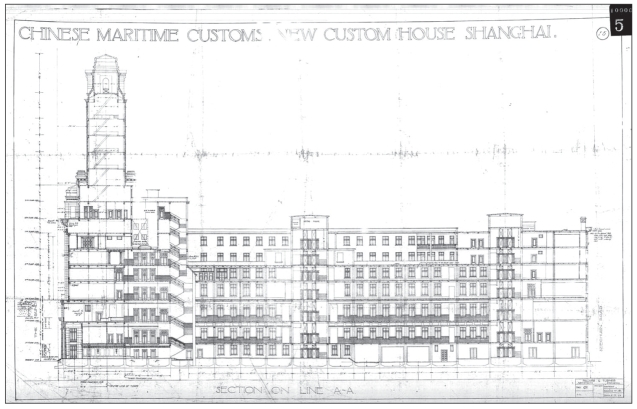

图5—1—13 海关大楼剖面图

图5—1—14 字林西报大楼开窗与室内采光实景照片

在平面设计中,这一天井形式的采用还出现在了其他大面积地块的建筑设计中,包括临外滩的汇丰银行大楼、横滨正金银行、临静安寺路的西侨青年会大楼、临苏州河路的光陆大楼、临爱多亚路的中汇银行等建筑之中。

2.类型二:内廊式平面

摩天楼设计中第二种平面类型为内廊式布局,这其中根据地块所处位置又可分为两类进行分析,一类是横向轴长更小的长形地块,另一类则位于街道转角。如位于四川路南端近爱多亚路的中国企业银行大楼,地块南北长东西窄,建筑坐西向东,标准层宽82英尺4英尺(约25.1米),长149英尺4英尺(约45.5米),为内廊式布局,平面居中布置8英尺(约2.4米)宽走廊,首层办公空间距外墙最大距离为41英尺10英寸(51′—0″—8′—0″—3″—3″—8″,约12.8米),标准层平面做内凹式处理,优化了走廊西侧空间距离外墙较远的采光条件,办公空间距外墙最大距离为28英尺6英寸(51′—0″—8′—0″—3″—3″—8″—13′—4″,约8.7米),接近美国摩天楼研究中满足办公空间基本采光条件的28英尺这一最大经验值,但是大楼外墙开窗高度为7英尺英寸,宽度仅3英尺英寸,狭窄的窗户并不能给室内带来良好的自然采光[23](图5—1—15)。

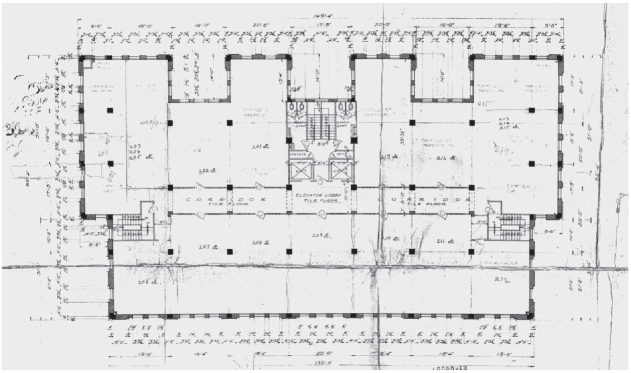

图5—1—15 中国企业银行大楼标准层平面(www.daowen.com)

位于公共租界西区以酒店功能为主的国际饭店,其平面也为内廊式,地块南临静安寺路呈东西窄南北长的长方形,建筑标准层平面东西宽84英尺6英寸(约25.8米),南北长137英尺7英寸(约41.8米),通过中间设6英尺宽走廊(约1.8米),标准间距离外墙最大距离为23英尺6英寸(约7.2米),该建筑是邬达克继真光大楼之后又一力作,不得不说,与真光广学会大楼一样,其内部使用空间的尺度把握及良好采光条件的创造为使用者提供了非常好的舒适性,但国际饭店的外墙开窗宽度稍窄,为2英尺9英寸(约0.8米),开窗高7英尺5英寸(约2.3米),与沙逊大楼开窗尺寸相近,因此,不同于办公空间仅仅对室内自然采光条件的要求,笔者相信建筑师在考虑到沙逊大厦与国际饭店的酒店客房功能的私密性要求时,对外墙开窗尺寸略有调整,同时这一尺寸也适应了装饰艺术风格对立面视觉向上的要求。[24](图5—1—16)

3.类型三:位于转角地块摩天楼的内廊式平面布局

另一类内廊式平面布局通常还会被用在两街道交界的转角地块上。如位于南京路四川路口的迦陵大楼,大楼所在的中区34号地块为东西窄南北宽的长形地块,建筑平面依地块以长方形布置,设6英尺6英寸(约2.0米)宽内走廊,两侧布置办公空间,距离外窗最大距离为22英尺7英寸(约6.9米),外墙开窗高基本为7英尺5英寸(约2.3米),宽度有4英尺2英寸(约1.3米)、3英尺10英寸(约1.2米)、3英尺3英寸(约1.0米)及2英尺6英寸(约0.8米)几个开窗尺寸,主体办公空间以前两个大尺寸开窗宽度为主。[25]同样位于转角地块的五洲药房总公司,虽然其所处河南路福州路交界的173号地块也为长方形,但是建筑师并没有像迦陵大楼那样依照地块的长方形进行布局,而是以转角为中心沿相邻街道两侧发展(图5—1—17),大楼平面以6英尺9英寸(约2.1米)宽内廊组织空间,转角处体量较大,此处办公空间最大深度达到了34英尺6英寸(约10.5米),侧面最大深度为29英尺3英寸(约8.9米),采光条件的把握不甚理想(图5—1—18)[26]

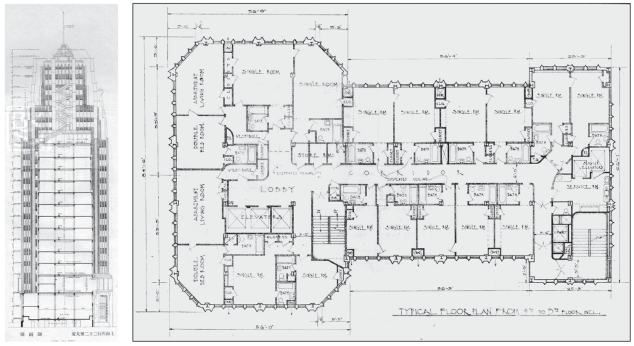

图5—1—16 (左)国际饭店剖面图;(右)国际饭店五至十层标准层平面图

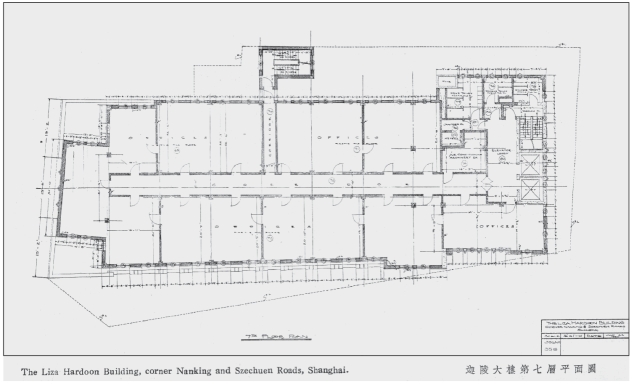

图5—1—17 迦陵大楼7层平面图

另一幢位于江西路九江路转角地块的聚兴诚银行大楼,也是以转角为中心沿街道两侧做平面布局,但是其中心转角体量控制较好,以6英尺(约1.8米)内廊组织两侧办公空间,办公空间深度控制在28英尺(约8.5米)以内,建筑的核心交通空间布置在端部[27]。(图5—1—19)不少位于两街道转角地块的摩天楼平面设计都与五洲大药房、聚兴诚银行大楼的平面布局类似,这样设计的优势在于建筑在立面上会呈现出以转角为中心沿街道两侧逐层跌落的体量关系,以其高度与体量感成为街道转角的标志性建筑,进而成为两条道路交叉口节点空间的视觉中心,如位于江西路福州路转角的都城饭店与汉弥尔登大楼(图5—1—20),江西路天津路口中央储蓄会大楼,江西路北京路口的中国垦业银行大楼等都采用了同样的平面形式。

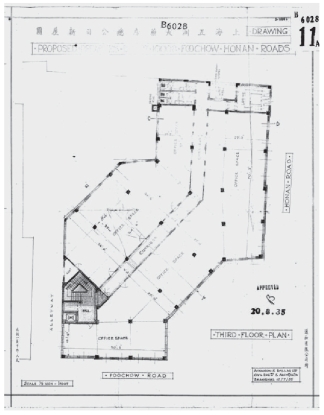

图5—1—18 五洲大药房标准层平面

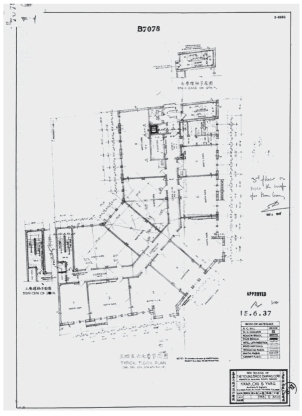

图5—1—19 聚兴诚银行大楼标准层平面

图5—1—20 《北华捷报》上刊登名为“壮丽的街道转角即将落成”的效果图照片,左为都城饭店,右为汉弥尔登大楼
