渠道施工之前,必须在每个里程桩上把渠道设计横断面边坡与地面的交点在实地用木桩标定出来,并设立施工坡架,以便于施工,这项工作叫做渠道放样。渠道横断面有纯挖、纯填和半挖半填三种情况。
施工断面放样工作,包括编制施工放样数据表和现场放样两部分。
1)编制施工放样数据表
自土方计算时所绘的横断面图上查出里程柱号、地面高程,设计高程中的渠底与堤顶,中心桩中的挖深与填高。开口宽、内肩宽、外肩宽、外坡脚宽均分左、右,在断面图上查出其起点距(宽度)做出施工放样数据表。
2)现场放样
以施工放样数据表为依据,在现场找到对应的断面,以中心桩为起点,按左右用皮尺量出开口和外坡脚的起点距位置,打桩作记,在量出的内肩、外肩处立花杆,然后用绳从左到右,在外坡脚桩上齐平地面拴结,拉绳至外肩花杆,在堤顶高程处拴结,再拉绳至内肩花杆的堤顶高程处拴结,最后拉绳至开口桩,在齐平地面处拴结。绳在空间显示的堤外型即为断面坡度架或称施工坡架。同法制作另一渠岸的施工坡架。搭好施工坡架要校核绳的堤顶宽和内外坡度是否符合设计要求。
每个断面都要打放样桩,特别是开口桩和外坡脚桩不能省去。但断面施工坡架不一定每个断面都制作,相邻断面较近或地形变化不大时可隔若干个断面选取有控制性的断面制作一个。每个断面放样桩打好后,要用白灰把各个断面上的开口桩和外坡脚桩连结起来,其白灰线的范围即为施工线。(www.daowen.com)
施工过程中,当内坡脚挖至要求后还要打桩作记,以便检查内坡坡度是否符合要求。
施工过程中和竣工后,测量人员应随时测量渠底高程、堤顶高程、内外坡坡度、渠底宽、堤顶宽等是否符合设计要求,确保工程质量。

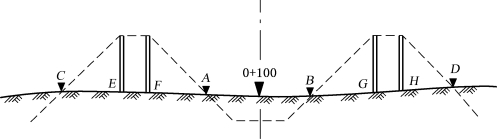

图14-25 渠道断面放样
图14-25为半挖半填断面,需要标定的边坡桩有渠道左右两边的开口桩(A、B)、堤内、外肩桩(F、G、E、H)和外边脚桩(C、D)。从土方计算时所绘的横断面图上,可以分别量出这些桩位至中线里程桩的距离作为放样数据,根据里程桩即可在现场将这些桩位标定出来。然后,在内、外堤肩上按填方高度竖立花杆,花杆顶部分别系绳,绳的另一端分别扎紧在相应的外坡脚桩和开口桩上,即形成一个渠道边坡断面,即为施工坡架。
施工坡架每隔一定距离设置一个,其他里程只需放出开口桩和外坡脚桩,并用灰线分别将各开口桩和坡脚桩连接起来,表明整个渠道的开挖或填筑范围。
