《土木工程测量学2nd版》道路边桩放样方法

在中线恢复以后,首先进行的是路基施工,因此必须定出路基的边桩,即路堤的坡脚线或路堤的坡顶线。修筑路基的土石方工程就从边桩开始填筑或开挖。测设边桩可用下列方法:

1)在横断面图上求边桩的位置

当所测的横断面图有足够的精度时,可在横断面图上根据设计高度绘出路基断面。按此比例量出左右两侧边桩至中线桩的水平距离,在实地用皮尺放出边桩。这是测设边桩最简单的方法,此法只用于填挖方量不大的地区。

2)按公式计算边桩的位置

在平坦地面,边桩到中线桩的水平距离还可用公式计算。图13-16中水平距离D,可按下式计算:

式中:b——路堤时为路基顶面宽度,路垫时为路基顶面宽加侧沟和平台的宽度;

m——边坡的坡度比例系数;

H——中桩的填挖高度,可从纵断面图或填挖高度表上查得。

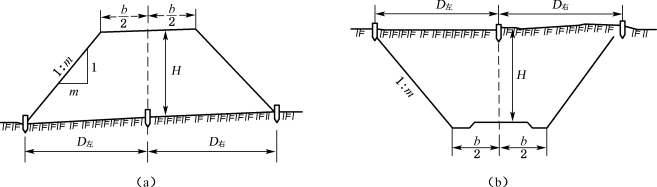

图13-16 用公式计算边桩位置

3)用趋近法测设路基边桩

在倾斜地面上,不能利用公式直接计算而且两侧边桩也不相等时,可采用逐步趋近的方法在实地测设路堤或路垫的边桩。

当测设路堤的边桩时(图13-17),首先在下坡一侧大致估计坡脚位置,假设在点1,用水准仪测出点1与中桩的高差h1,再量出1点离中桩的水平距离。这时可算出高差为h1时坡脚位置到中桩的距离D1为:(www.daowen.com)

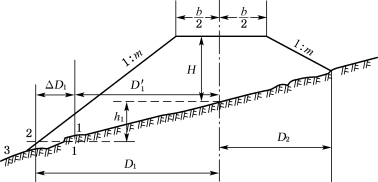

图13-17 路堤的边桩计算

如计算所得的D1大于,说明坡脚应位于1点之外,正如图中所示;如D1小于,说明坡脚应在点1之内。按照差数ΔD1=D1-移动水准尺的位置(ΔD1为正时向外移,为负时向内移),再次进行测试,直至ΔD1<0.1m,则立尺点即可认为是坡脚的位置。从图中可以看出:计算出的D1是点2到中桩的距离,而实际坡脚在点3。为减少试测次数,移动尺子的距离应大于。这样,一般试测一二次即可找出所需的坡脚点。

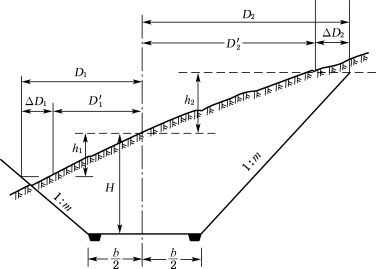

图13-18 路堑的边桩计算

在路堤的上坡一侧,D2的计算式为:

当测设路垫的边坡时,可参看图13-18,在下坡一侧,D1按下式计算:

实际量得为。根据ΔD1=D1-来移动尺子,ΔD1为正时向外移,为负时向里移。但移动的距离应略小于

在路垫的上坡一侧,D2按下式计算:

实际量得为,根据ΔD2=D2-来移动尺子,但移动的距离应稍大于
