横断面测量是测量中桩两侧垂直于中线方向地面起伏情况，并绘制横断面图。横断面测量常与纵断面测量同时进行。横断面图供路基、边坡、隧道、特殊构造物的设计、土石方计算和施工放样之用。

1）横断面方向的确定

横断面测量的首要工作就是确定线路中线的垂直方向，常用的方法有两种：方向架法和经纬仪法。

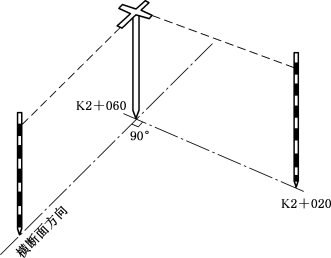

图13-13　方向架示意图

方向架法就是在一个竖杆上钉有两根互相垂直的横轴，每根横轴上还有两根瞄准用的小钉，如图13-13，使用时将方向架置于测点上，用其中一方向瞄准线路前方或后方的中桩，则另一方向即为测点的横断面方向。图13-14是将方向架设在要测设横断面的曲线中桩A点上，在A点前后等距离处的曲线上定出中桩点B和C，方向架的一条视线照准B，反方向延伸至C′，C′应在C的附近，平分CC′得C″点，再将方向架的一方向照准C″，则另一方向即为曲线上A点的横断面方向。

用经纬仪测定横断面方向不仅方法简单，而且精度也高。在直线段，测点上安置经纬仪，以线路前方或后方一中桩为零方向拨角90°即可。在曲线段，如图13-14，测点A上安置经纬仪，先计算B点至零方向A点弧长l相对应的偏角δ：

图13-14　方向架在曲线段的使用

则弦线AB与横断面方向的夹角为90°＋δ或90°-δ。在缓和曲线段测定横断面方向，较短距离内可把缓和曲线按圆弧处理，若要求较准确的方向，可求出该处缓和曲线的偏角，用经纬仪测设。如图13-14中，设A为缓和曲线上一点，前视A点的偏角为δq，则弦线AB与横断面方向的夹角为90°±δq。

2）横断面测量方法

横断面方向确定以后，便测定从中桩至左右两侧变坡的距离和高差，根据所用仪器不同，一般常采用以下3种方法：

（1）标杆皮尺测量法

如图13-15，a、b、c为断面方向上的变坡点，标杆立于a点，皮尺靠中桩地面，拉平量至a点，读得距离，而皮尺截于标杆的红白格数（每格0.2m）即为两点间的高差。同法测出a至b、b至c……测段的距离和高差，直至需要的宽度为止。

(www.daowen.com)

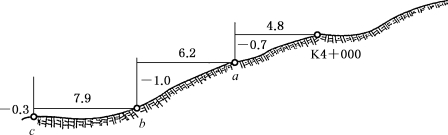

图13-15　标杆皮尺法测量横断面（单位：m）

横断面测量的记录表格如表13-3，表中按前进方向分左右侧，中间一格为桩号，自下至上桩号由小到大填写。分数形式表示各测段的高差和距离，分母表示测点间的距离，分子表示高差，正号表示升坡，负号表示降坡，自中桩由近及远逐段记录。

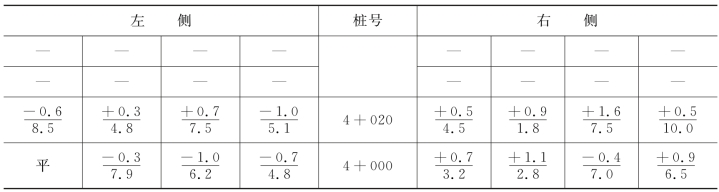

表13-3　横断面测量记录表　（单位：m）

（2）水准仪测量法

当线路两侧地势平坦，且要求测绘精度较高时，可采用水准仪法。先用方向架定向，水准仪后视中桩标尺，求得视线高程；然后前视横断面方向变坡点上的标尺。视线高程减去诸前视点读数即得各测点高程。点位距中桩距离可用钢尺（或者皮尺）量距。实测时，若仪器安置得当，一站可测十几个断面。

用水准仪法测量线路的横断面，记录表格同样用表13-3，只不过分子表示变坡点的水准仪读数，分母表示变坡点至中桩的距离。

（3）全站仪测量法

在地形起伏较大地区，一般可采用经纬仪法。安置全站仪于中桩点，确定横断面方向；然后用全站仪测横断面方向上各个变坡点的视距、中丝读数和竖直角；最后计算出变坡点至中桩点的水平距离和高差，边测量边计算，将计算的结果记录于表13-3的分母和分子中，同时在现场绘制横断面草图。

横断面测量操作比较简单，但工作量较大，测量的准确与否，对整个线路设计有一定的影响。横断面宽度应根据中桩填挖高度、边坡大小以及有关工程的特殊要求而定，一般自中线向两侧各10～50m。横断面的密度，除有中桩处应施测外，在大、中桥头，隧道口，挡土墙等重点工程地段，可根据需要加密。

3）横断面测量的精度要求

横断面中的高程和距离的读数取位至0.1m，检测限差应符合表13-4的要求。

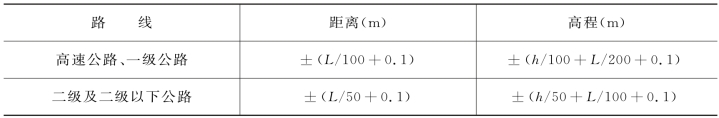

表13-4　横断面测量的检测限差

表中：h——检查点至线路中桩的高差（m）；
L——检查点至线路中桩的水平距离（m）。
