1)圆曲线的曲线控制点

交点是曲线最重要的曲线控制点,用JD来表示,如图13-4所示,圆曲线的其他3个控制点是:

(1)直圆点:即按线路前进方向由直线进入圆曲线的起点,用直圆两个汉字拼音的第一个字母ZY表示。

(2)曲中点:即整个曲线的中间点,用QZ表示。

(3)圆直点:即由圆曲线进入直线的曲线终点,用YZ表示。

2)圆曲线的要素

为了测设这些控制点并求出这些点的里程,必须计算圆曲线要素,主要有:

(1)由交点至直圆点或圆直点之长,称切线长,用T表示。

(2)由交点沿分角线方向至曲中点的距离,称外矢距,用E表示。

(3)由直圆点沿曲线计算到圆直点之长,称曲线长,以L表示。

(4)从ZY点沿切线到YZ点和从ZY点沿曲线到YZ点的长度是不相等的,它们的差值称为切曲差,用D表示。

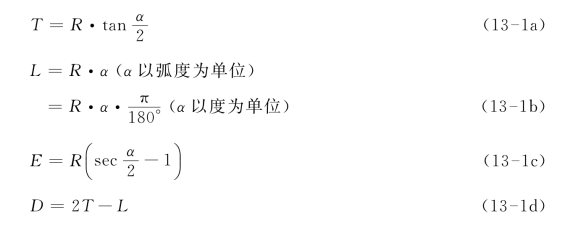

如图13-4,各曲线要素计算公式如下:

式中:R——圆曲线的半径;(www.daowen.com)

α——转向角,其大小均由设计所定。

3)圆曲线控制点的里程计算

圆曲线上各点的里程都是从一已知里程的点开始沿曲线逐点推算。一般已知JD点的里程(JD里程是从前一直线段推算而得),再由它推算其他各控制点的里程。

ZY(里程)=JD(里程)-T (13-2a)

QZ(里程)=ZY(里程)+L/2 (13-2b)

YZ(里程)=QZ(里程)+L/2 (13-2c)

检核公式:

YZ(里程)=JD(里程)+T-D (13-3)

【例13-1】 已知一圆曲线的转向角α=24°36′48″,设计半径R=500m,交点JD里程为K12+382.40,计算该曲线的要素及曲线控制点里程。

【解】 ①圆曲线的要素计算:

D=2T-L=2×109.08-214.79=3.37m

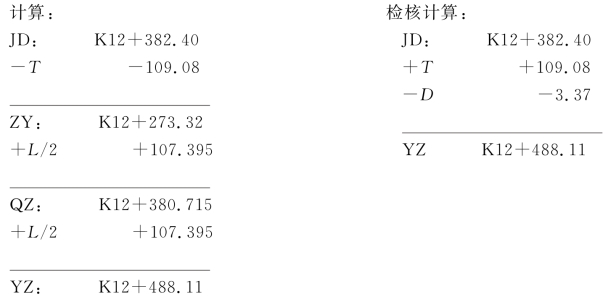

②曲线控制点里程计算及检核:
