高层建筑施工高程传递与多层建筑高程传递方法相同,如12.2.5中所述,可以采用皮数杆传递高程、利用钢尺直接传递高程、吊钢尺法和普通水准仪测量法等。对于超高层建筑,吊钢尺有困难时,可采用测距仪量测法。一般是在投测点或电梯井安置全站仪,通过对天顶方向测距的方法来引测高程,如图12-20所示。其具体操作步骤如下:

(1)在首层投测点安置全站仪,获取仪器相对首层+50mm标高线的仪器高a1。方法是将照准轴水平,读取立在首层+50mm标高线上的水准尺的读数即为仪器高。

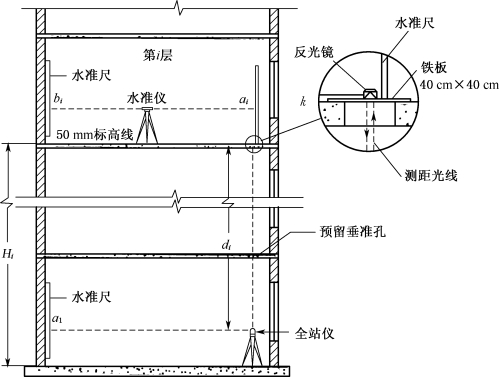

图12-20 全站仪测距法传递高程

(2)测量仪器至引测层(第i层)的距离di。作业方法是在引测层的垂准孔上设置棱镜,将望远镜指向天顶测距。棱镜设置在一块制作好的铁板上,大小为40cm×40cm,中间开一个φ30mm的圆孔,测距时使圆孔对准测距光线,见图12-20附图,计算时应考虑此时的棱镜常数k。(www.daowen.com)

(3)引测第i层+50mm标高线。作业方法是在引测层(第i层)设置水准仪,在铁板和引测层(第i层)+50mm标高线处各立一水准尺,读取ai和bi后,设第i层楼面的设计高为Hi,则有方程:

a1+di+k+(ai-bi)=Hi

由上式可求出bi为:

bi=a1+di+k+(ai-Hi) (12-5)

求出bi后,指挥水准尺上下移动,读数为bi时,沿水准尺底部在墙画线,即可得第i层+50mm标高线。
