高层建筑物施工测量的主要问题是控制垂直度，保证轴线竖向投测精度。也就是将建筑物基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，使其轴线向上投测的偏差不会超限。

高层轴线的竖向投测，常采用外控法和内控法。当建筑高度在50m以下时，宜使用外控法；当建筑高度大于50m时，宜使用内控法，内控法宜使用激光经纬仪和激光铅垂仪。

1）外控法

外控法是在建筑物外部，使用经纬仪，根据建筑物的轴线控制桩来进行轴线竖向投测。高层建筑物基础施工完成后，将经纬仪安置在轴线控制桩上，把建筑物主轴线精确地投测到建筑物底部，并设立标志，以供下一步施工与竖向投测之用。随着建筑物的砌筑升高，就可以利用外控法把轴线向上一层层地投测。

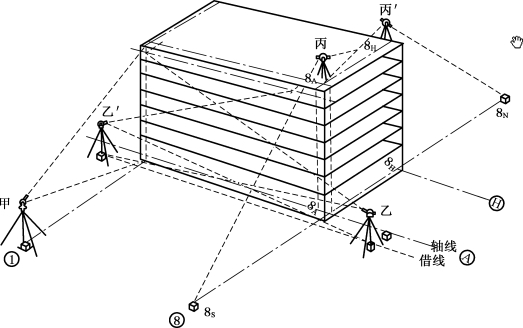

如图12-17所示，当施工场地比较宽阔时，可使用经纬仪法进行竖向投测。安置经纬仪于轴线控制桩上，严格对中整平，盘左照准建筑物底部的轴线标志，往上转动望远镜，用其竖丝指挥在施工层楼面边缘上画一点，然后盘右再次照准建筑物底部的轴线标志。同法在该处楼面边缘上画出另一点，取两点的中间点作为轴线的端点。其他轴线端点的投测与此法相同。

当楼层建得较高时，经纬仪投测时的仰角较大，操作不方便，误差也较大，此时应将轴线控制桩用经纬仪引测到远处（大于建筑物高度）稳固的地方，然后继续往上投测更高楼层的轴线。如果周围场地有限，可将轴线引测到自身楼顶上，也可引测到附近建筑物的房顶上。注意上述投测工作均应采用盘左、盘右取中法进行，以减少投测误差。

图12-17　外控法轴线竖向投测

所有主轴线投测上来后，应进行角度和距离的检验，合格后再以此为依据测设其他轴线。

为了保证投测的质量，仪器必须经过严格的检验和校正，投测宜选在阴天、早晨及无风的时候进行，以尽量减少日照及风力带来的不利影响。

2）内控法

在建筑物内部实测的轴线竖向投测目前大多采用的内控法有吊线坠法和垂准仪法。(www.daowen.com)

（1）吊线坠法

此法一般用于建筑物高度在50～100m的施工中，使用10～20kg重的特制线坠。当周围建筑物密集，施工场地窄小，无法在建筑物以外的轴线上安置经纬仪时，可采用此法进行竖向投测。该法与一般的吊锤线法的原理是一样的，只是线坠的质量更大，吊线（细钢丝）的强度更高。此外，为了减少风力的影响，应将吊锤线的位置放在建筑物内部。

（2）垂准仪法

垂准仪法就是利用能提供铅直向上（或向下）视线的专用测量仪器进行竖向投测。常用的仪器有垂准经纬仪、激光经纬仪和激光垂准仪等。特别是用激光垂准仪法进行高层建筑的轴线投测，具有占地小、精度高、速度快的优点，在高层建筑施工中已得到广泛的应用。

如图12-18所示为苏州第一光学仪器厂生产的JC100型全自动激光垂准仪。该仪器具有电子自动安平、自动提供高精度的向上和向下的铅垂线、自动超范围报警等功能；同时配有红外遥控器，可对仪器所有的功能实行遥控。其主要技术指标为上下对点精度为±2″（其向上、下投测一测回垂直测量标准偏差为1/10万）；上下激光有效射程均为150m，距出口100m处的激光光斑直径＜20mm。

垂准仪法需要事先在建筑底层设置轴线控制网，建立稳固的轴线标志，在标志上方每层楼板都预留30cm×30cm的垂准孔，供视线通过，如图12-19所示。图12-19（a）是向上做铅垂投点，图12-19（b）是向下做铅垂投点。

图12-18　JC100型全自动激光垂准仪

图12-19　内控法轴线竖向投测

使用经纬仪和全站仪，配置弯管目镜也可以进行内控法轴线竖向投测。
