由于高层建筑的体形大、层数多、高度高、造型多样化、建筑结构复杂、设备和装修标准高,因此,在施工过程中对建筑物各部位的水平位置、轴线尺寸、垂直度和标高的要求都十分严格,对施工测量的精度要求也高。与多层民用建筑施工测量比较有如下特点:
(1)施工前,应针对具体的高层建筑制定合理的施测方案,并经有关专家和上级部门审批后方可实施。
(2)高层建筑施工测量中的主要问题是竖向偏差(垂直度),故施工测量中要求轴线竖向投测精度高,应结合现场条件、施工方法及建筑结构类型选用合适的投测方法。
(3)高层建筑施工放线与抄平精度高,测量精度至毫米,应严格控制总的测量误差。
(4)高层建筑施工周期长,要求施工控制点设置要稳定牢固,便于长期保持,直至工程竣工和后期的监测阶段都能使用。
(5)高层建筑施工项目多,作业立体交叉,且受天气变化、建材的性质、施工方法等因素的影响,对施工测量产生较大的干扰。所以,施工测量必须精心组织,充分准备,快、准、稳、好的配合各个工序施工,提高效率。
(6)高层建筑基坑深,自身荷载大,施工周期长,为了保证施工期间周围环境和自身安全,应按照国家有关施工规范要求,在施工期间进行相应项目的变形监测。
2)高层建筑施工测量精度要求
《高层建筑混凝土结构技术规程》(GJG3—2002)中对高层建筑施工测量的平面与高程控制网、轴线竖向投测、标高竖向传递等限差都有详细的规定,其主要技术指标如下:
(1)施工平面与高程控制网的测量限差(允许偏差)(www.daowen.com)
表12-2 施工平面与高程控制网的测量限差(允许偏差)
注:1.平面控制网施测应使用5″以上的全站仪,测距精度应为±(3mm+2ppm×D);
2.高程控制网施测应使用S3以上的水准仪,高差闭合差限差应为±6mm或±20
mm。
(2)轴线竖向投测限差(允许偏差)
首层放线验收后,应将控制轴线引测至结构外表面上,并作为各施工层主轴线竖向投测的基准。轴线竖向投测限差(允许偏差)如表12-3所示。

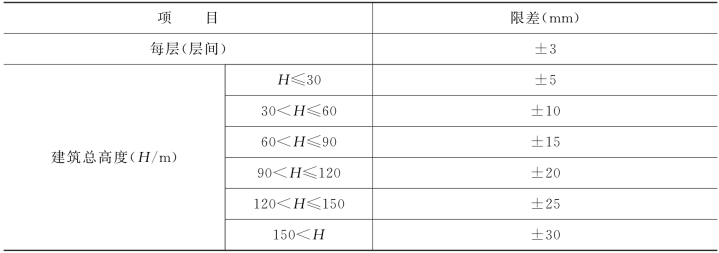

表12-3 轴线竖向投测、标高竖向传递限差(允许偏差)
(3)标高竖向传递限差
标高的竖向传递,应从首层竖直标高线量起,每栋建筑由三处分别向上传递,当三个点的标高差值小于3mm时,应取其平均值。标高竖向传递限差(允许偏差)应符合表12-3中的相关要求。
需要说明的是,以上这些规定是要求施工中应控制的允许偏差,它包括测量误差和施工误差。那么测量误差为多少,应根据工程具体情况与特点,估算施工测量精度要求。在测量放线与投测中所提供的误差限值应该比这些数值更小,才能达到在允许偏差范围之内。因此,要求测量工作应更仔细、更认真,且对仪器精度要求亦更高。
高层建筑施工测量的工作内容很多,本书主要介绍建筑物定位、基础施工、轴线投测和高程传递等方面的测量工作。
