1)墙体轴线投测

在多层建筑墙体施工过程中,为了保证继续往上砌筑墙体时轴线位置正确,墙体轴线均与基础轴线在同一铅垂面上,应将基础或一层墙面上的轴线投测到各层楼板边缘或柱顶上,检查无误后,以此为依据弹出墙体边线,再往上砌筑。

多层建筑从下往上进行轴线投测的方法有挂垂球法与经纬仪投测法。如图12-14所示,在轴线控制桩上安置经纬仪,后视首层底部的轴线标志点,用正倒镜取中的方法,将轴线投到上层楼板边缘或柱顶上。

图12-14 经纬仪竖向投测轴线

每层楼板中心线应测设长线(列线)1~2条,短线(行线)2~3条,其投测容许误差为±5mm。然后根据由下层投测上来的轴线,在楼板上分间弹线。弹出墨线后,再用钢尺检查轴线间的距离,其相对误差不得大于1/2000。为了保证投测质量,使用的仪器一定要检验校正,安置仪器时一定要严格对中、整平。为了避免投点时仰角过大,经纬仪距建筑物的水平距离要大于建筑物高度,否则应采用正倒镜延长直线的方法将轴线向外延长,然后再向上投点。

2)墙体标高传递

多层建筑物施工中,要由下往上将标高传递到新的施工楼层,以便控制新楼层的墙体施工,使其标高符合设计要求。标高传递一般可采用以下几种方法进行:(www.daowen.com)

(1)利用皮数杆传递标高

一层楼房墙体砌完并建好楼面后,把皮数杆移到二层继续使用。为了使皮数杆立在同一水平面上,用水准仪测定楼面四角的标高,取平均值作为二楼的地面标高,并在立杆处绘出标高线,立杆时将皮数杆的±0.000线与该线对齐,然后以皮数杆为标高的依据进行墙体砌筑。如此用同样方法逐层往上传递高程

(2)利用钢尺传递标高在标高精度要求较高时,可用钢尺从底层的+50标高线起往上直接丈量,把标高传递到第二层,然后根据传递上来的高程测设第二层的地面标高线,以此为依据立皮数杆。在墙体砌到一定高度后,用水准仪测设该层的+50标高线,再往上一层的标高可以此为准用钢尺传递,以此类推,逐层传递标高。

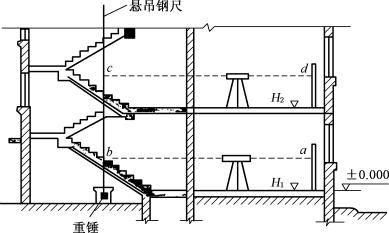

(3)吊钢尺法:在楼梯间悬吊钢尺(零点朝下),用水准仪读数,把下层高程传递到上层。如图12-15所示,二层楼面高程H2可根据一层楼面高程H1计算求得,即:

H2=H1+a+(c-b)-d (12-4)

图12-15 吊钢尺法传递高程

(4)普通水准测量法:使用水准仪和标尺,按普通水准测量方法,通过楼梯间可将高程传递到各楼层面。
