建筑物放线的作业顺序是根据建筑物的主轴线控制点或其他控制点，首先将建筑物的外墙轴线交点测设到实地上，并用木桩固定，桩顶钉上小钉作为标志，然后测设其他各轴线交点位置，再根据基础宽度和放坡标出基槽开挖位置。

1）建筑物各轴线交点的测设

在建筑物主轴线的测设完成后，再根据建筑物平面图，将建筑物其他轴线测设出来，如图12-9（a）所示。测设的方法是，在角点设站，用经纬仪定向，用钢尺量矩，或用全站仪依次定出各轴线间的交点，并用木桩标定。然后轴线间的距离，其误差不得超过轴线长度的1/2000。最后根据中心轴线，用石灰在地面上撒出基槽开挖边线，以便开挖施工。

2）龙门板的设置

由于施工开槽时轴线桩要被挖掉，为了施工与恢复轴线方便，一般民用建筑中，常在基槽开挖线外一定距离（1.5m）处钉设龙门板，如图12-9（b）所示。

设置龙门板步骤为：先钉设龙门桩，根据建筑场地的水准点，在每个龙门桩上测设±0高程线，然后根据±0高程线钉设龙门板，最后根据轴线桩，用经纬仪或全站仪将墙、柱的轴线投到龙门板顶面上，并钉小钉标示，所钉小钉作为轴线钉。在基槽开挖后，在轴线钉之间拉紧钢丝，吊垂球即可恢复轴线桩点，如图12-9（b）所示。龙门板高程的测设容许误差为±5mm；轴线点投点容许误差为±5mm。

3）轴线控制桩的测设

由于龙门板在挖槽与施工时不易保存，现在实际施工中采用较少。采用较多的是轴线控制桩方法，作为以后恢复轴线的依据，如图12-9（a）所示，轴线控制桩又称引桩。(www.daowen.com)

引桩的位置应避免施工干扰和便于引测，一般应在基槽开挖边线2m以外的地方。在多层建筑物施工中，引桩是向上层投测轴线的依据。为了便于向上投点，引桩应在较远的地方测设。附近如果有固定建筑物，最好把轴线投测到建筑物上。

为了保证轴线控制桩的精度，最好在测设轴线桩的同时一并测设轴线控制桩；在大型建筑物放样时，一般都是先测引桩，再根据引桩测设轴线桩。

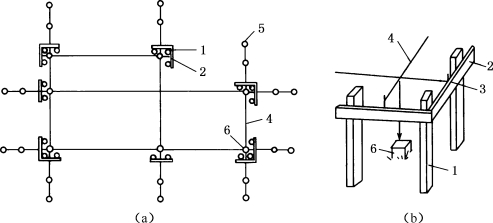

图12-9　龙门板与轴线控制桩

1—龙门桩；2—龙门板；3—轴线钉；4—线绳；5—轴线控制桩；6—轴线桩

图12-10　基槽高程测设
