1）建筑基线的设计

由正方形或矩形组成的施工平面控制网，称为建筑方格网，或称矩形网，如图12-2所示，它主要适用于按矩形布置的建筑群或大型建筑场地。

建筑方格网设计时，应根据总平面图上各建（构）筑物、道路及各种管线的布置，结合现场的地形条件来确定。建筑方格网的设计遵循由整体到局部的原则，即先确定能控制整个场地的主轴线，然后考虑辅助轴线。

方格网设计时应注意满足以下几点要求：

（1）主轴线应尽量位于场地中央，并与拟建主要建筑物的基本轴线平行。

图12-2　建筑方格网

（2）方格网纵横轴线应互相垂直。

（3）方格网的边长、边长的相对精度应符合表12-1中的相关要求。

（4）各轴线点应位于便于使用、便于保护和安全牢固的地方，以便长期保存。

表12-1　建筑方格网的主要技术要求

注：引自《工程测量规范》GB 50026—2007。

图12-3　主轴线测设

2）建筑方格网的测设

建筑方格网的测设一般分两部进行，先确定方格网的主轴线，如图12-2中的A、O、B和C、O、D轴线，然后再布设辅助轴线，以构成方格网。

（1）主轴线测设

主轴线点测设是根据场地的测量控制点来测设的。

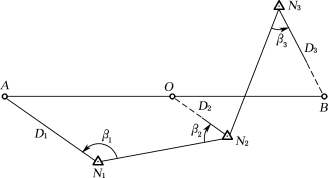

图12-3中，N1、N2、N3为场地的测量控制点，A、B、O为待放样的主轴线点。根据主轴线点的设计坐标和已知点坐标，用仪器就可以放样出主轴线点。具体放样步骤如下：

①测设主轴线点的概略位置A′、B′、O′

用全站仪、经纬仪配合测距仪放样测设主轴线点的概略位置A′、B′、O′，并用混凝土标定。混凝土标志制作时，在桩的顶部设置一块100mm×100mm的不锈钢板，供点位调整用。

②测定角度∠A′O′B′

图12-4　主轴线调整(www.daowen.com)

由于测量和标定存在误差，此时主轴线点的概略位置A′、B′、O′一般不会在一条直线上，因此要精确测定∠A′O′B′的角度，如果它和180°的差值超过±10″则应进行调整，使其回到一条直线上。

③计算点位调整量δ

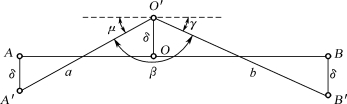

如图12-4所示，设3点在垂直于轴线的方向上移动一段微小距离为δ，则δ的大小可按下式计算：

在图12-4中，由于μ、γ均很小，则有：

而　μ＋γ＝180°-β

因此即式（12-1）得证。

④点位调整

按式（12-1）求出调整量后，精确调整主轴线点的位置，并注意各点上δ的调整方向。

⑤短轴线点的测设

图12-5　短轴线点测设

在主轴线AOB确定之后，将仪器安置在O点上，测设与AOB轴线垂直的另一主轴线COD。实测时瞄准A点（或B点），分别向左、向右转90°，在实地用混凝土桩标定出C′、D′点，然后测定∠AOC′和∠AOD′，并计算它们与90°的差值ε1、ε2，如图12-5所示。要消除其差值，实际上要横向移动C′或D′，其移动距离（改正数）l1、l2可以按下式计算：

式中，D1、D2分别为OC′、OD′的水平距离。实地调整时注意方向，改正后再实测改正后的∠AOC和∠AOD，其角度与180°的差值应不超过±10″，否则应重新改正。

（2）方格网的测设

建筑方格网主轴线测设好以后，以主轴线为基础，将方格网点的设计位置进行初步放样，初步放样的点位用大木桩临时标定，然后，埋设永久标石，标石顶部固定钢板，以便最后在其上归化点位。

方格网点在实地初步定点后，然后用精确测量方法测定初步定点的方格网点的精确坐标，最后归化初步定点的位置。

现设方格网点的实测坐标为x、y，设计坐标为x设计、y设计，其坐标差为：
