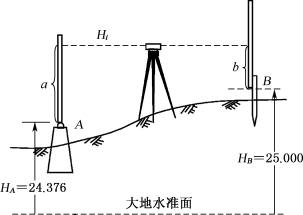

图11-4　视线高程法高程测设

根据已知水准点，在地面上标定出某设计高程的工作，称为高程测设。它和水准测量不同，它不是测定两固定点的高差，而是根据一个已知高程的水准点，来测设使另一点的高程为设计时所给定的数值。

1）视线高程法

如图11-4所示，设水准点A的高程为HA＝24.376m，今要测设B桩，使其高程为HB＝25.000m。为此，在A、B两点间安置水准仪，在A点竖立水准尺，读取尺上读数a，则视线高程为：

Hi＝HA＋a　(11-5)

欲使B点的设计高程为HB，则竖立在B点水准尺上读数应为：

b＝Hi-HB　(11-6)

本例中　Hi＝HA＋a＝24.376＋1.428＝25.804m

则　b＝Hi-HB＝25.804-25.000＝0.804m(www.daowen.com)

将B点水准尺紧靠木桩，在其侧面上下移动尺子，当读数正好为0.804m时，在木桩上沿水准尺底部做一标记，为求醒目，通常在横线下用红油漆画一“▼”，此处高程即为设计高程HB。若B点为室内地坪，则在横线上注明±0.000。

2）钢尺与水准尺联合测设法（高程引测）

若待测设高程点的设计高程与水准点的高程相差很大，如测设较深的基坑标高或测设高层建筑物的标高，只用水准尺已无法测设。此时，可以用垂直悬挂的钢尺代替水准尺，将地面水准点的高程传递到在坑底或高楼上所设置的临时水准点上，这种工作称为高程的引测，然后再用临时水准点进行放样。

如图11-5所示，A为地面上的已知水准点，欲将地面A点的高程传递到基坑临时水准点B上，在基坑一侧架设吊杆，杆上悬挂一把经过检定的钢尺，零点一端向下并挂10kg重锤，在地面和坑内各安置一台水准仪，瞄准水准尺和钢尺读数得a1b1和b2a2，则B点标高为：

HB＝HA＋a1-(b1-a2)-b2　(11-7)

放样时，在B点打一木桩，将水准尺沿木桩侧面上下移动，当水准仪在B点尺上的读数为：

图11-5　高程引测

b2＝HA＋a1-(b1-a2)-HB　(11-8)

时，沿水准尺底画一条红线或钉一小钉作为放样高程的标志。为了检核，可改变钢尺悬挂位置，同法再测一次。测设好临时水准点后，可测设基坑内的其他高程点。同样的方法可将高程从地面向高处引测。
