水平距离的测设是从一已知点出发，沿已知方向标出另一点的位置，使两点间的水平距离等于设计长度。根据施测工具的不同，可采用钢尺测设法和测距仪法进行设计长度的测设。

1）钢尺测设法

（1）往返测设分中法

当测设精度要求不高时，可从已知点A开始，根据给定的方向，按设计的水平距离用钢尺丈量定出直线终点B。为了校核和提高精度，应进行往返丈量。往返测较差在设计精度范围以内时，则可取其平均值作为最或是值，最后将终点沿标定的方向移动较差的一半，并用标志固定下来。当地面有起伏时，应将钢尺一端抬高拉平并用垂球投点进行丈量。

（2）精确方法

当测设精度要求较高时，应使用检定过的钢尺，用经纬仪定线，根据设计的水平距离D，经过尺长改正、温度改正和倾斜改正后，计算出沿地面应量取的倾斜距离L。改正数的符号与精密量距时相反，即实地测设时的长度：

L＝D-(ΔLd＋ΔLt＋ΔLh)　(11-4)

然后根据计算结果用钢尺沿地面量取距离L。现举例说明测设过程。

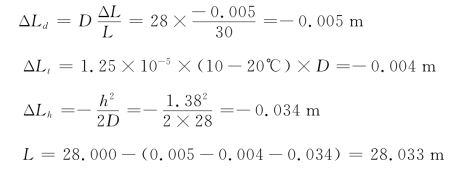

【例11-1】　已知待测设的水平距离为DAB＝28.000m，在测设前概量定出端点，并测得两点间的高差为hAB＝＋1.380m，所使用的钢尺尺长方程式为：(www.daowen.com)

lt＝30.000-0.005＋1.25×10-5×30×(t-20℃)m

测设时的温度为t＝10℃

故测设时用钢尺沿AB方向实量28.033m定出B点，要求测设两次求其位置并进行校核。

2）测距仪法

图11-3　测距仪法测设距离

由于光电测距仪及全站仪的普及，长距离及地面不平坦时多采用光电测距仪或全站仪测设水平距离。如图11-3所示，光电测距仪安置于A点，沿已知方向前后移动反光棱镜，按施测时的温度、气压在仪器上设置改正值，并将倾斜距离算成平距并直接显示。当显示值等于设计的水平距离值或测量值与设计值的差值为零时，即可定出点B。
