由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。系统将显示三角网，填挖边界线和填挖土方量。

DTM法土方计算共有两种方法：一种是进行完全计算；另一种是依照图上的三角网进行计算。完全计算法包含重新建立三角网的过程，又分为“根据坐标计算”和“根据图上高程点计算”两种方法，依照图上三角网法直接采用图上已有的三角形，不再重建三角网。

根据坐标数据文件和设计高程可以计算指定范围内填方和挖方的土方量。操作时应先定显示区并展绘高程点，用复合线在地形图上画出所要计算土方的区域，一定要用“C”命令闭合，尽量不要拟合。因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

图10-9　绘制计算土方的边界线

下面以CASS提供的演示数据文件DGX.DAT为例介绍DTM法土方计算的作业过程。

选取“绘图处理　展高程件”菜单项用数据文件DGX.DAT展绘高程点，将数据文件DGX.DAT中的高程点三维坐标展绘到当前图形中并显示在屏幕上，然后选取“工具　画复合线”菜单项，用复合线在地形图上画出所要计算土方的区域，如图10-9所示。(www.daowen.com)

用鼠标左键点取“工程应用　DTM法土方计算　根据坐标文件”菜单项，点取所画的闭合复合线，然后按照系统提示，根据工程需要输入边界插值间隔数据，本例取设定的默认值20m。一条边的长度如大于这个间隔，则每隔这个间隔内插一个点。在屏幕上弹出“输入高程点数据文件名”的对话框时，在对话框中选择所需坐标文件，本例选择打开DGX.DAT坐标数据文件，命令区提示：

平场面积＝9729.9平方米。该值为复合线围成的多边形的水平投影面积。

平场标高（米）：39，回车。输入设计高程39米，命令行显示计算结果：

挖方量＝14741.8立方米，填方量＝13043.5立方米。

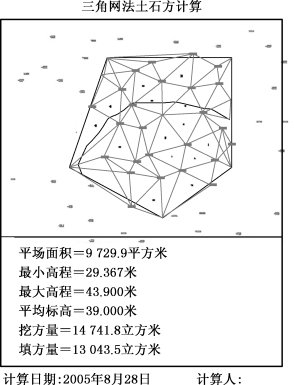

同时图上绘出所分析的三角网、填挖方的分界线（白色线条）。用鼠标在图上适当位置点击，在该处绘出一个土石方计算结果表格，包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形，如图10-10所示。

图10-10　填挖方量计算结果
