在外业工作中，当碎部点展绘在图上后，就可对照实地随时描绘地物和等高线。如果测区较大，由多幅图拼接而成，还应及时对各图幅衔接处进行拼接检查，最后再进行图的清绘与整饰。

1）地物描绘

地物要按地形图图式规定的符号表示。房屋轮廓需用直线连接起来，而道路、河流的弯曲部分则是逐点连成光滑的曲线。对于不能按比例描绘的地物，用相应的非比例符号表示。

2）等高线勾绘

在地形图上为了既能详细地表示地貌的变化情况，又不使等高线过密而影响地形图的清晰，等高线必须按规定的间隔（称为基本等高距）进行勾绘。

图9-17　等高线的内插

勾绘等高线时，首先用铅笔轻轻描绘出山脊线、山谷线等地性线，再根据碎部点的高程勾绘等高线。不能用等高线表示的地貌，如绝壁、悬崖、冲沟等，应按图式规定的符号表示。由于碎部点是选在地面坡度变化处，因此相邻点之间可视为均匀坡度。这样可在两相邻碎部点的连线上，按平距与高差成比例的关系，内插出两点间各条等高线通过的位置。

（1）解析法

如图9-17所示，A、B为地面上两个立尺点，两点间地面为同一坡度，测定两点的高程分别为57.6m和61.3m，等高距为1m，则其间有58m、59m、60m和61m四条等高线通过。A、B的图上位置为a、b，可以用内插法求得ab连线上的上述四条等高线通过的点位。

设量得图上ab的距离d＝34mm，则每米高差在图上的平距为d0＝d/（HB-HA）＝9.2mm，从图9-17可以看出，A、1之间的高差和4、B之间的高差不足1m，其图上距离可分别计算：

a1′＝hA1·d0＝(58.0-57.6)×9.2＝3.7mm

4′b＝h4B·d0＝(61.3-61.0)×9.2＝2.8mm

按上述计算数据便可在图上定出1′、2′、3′和4′的位置。

图9-18　透明纸图解法内插等高线

（2）图解法

按照相似三角形原理，可用图解法勾绘等高线：在一张透明纸上绘一组等间隔的平行线，并在线两端注以数字，如图9-18所示。使用时在图上移动透明纸，使a、b两点分别位于线条的57.6和61.3处，ab线与各平行线相交的点，即ab之间各整米等高线通过之处，用铅笔尖刺于图纸上。

（3）目估法

根据解析法原理，可用目估法来确定等高线通过的位置，其方法是“先确定头尾，后等分中间”。如上例，先算出A、B之高差为3.7m，估计每米高差之平距值，先取0.4与0.3，定出58m和61m的位置，再将中间分成三等份即可。此法在现场常用。

图9-19是根据地形点的高程用内插法求得整米高程点，然后用光滑曲线连接等高点勾绘而成的局部等高线地形图。勾绘等高线应在测图现场进行，至少应将计曲线勾绘好，以控制等高线走向，以便与实地地形相对照，如有错误或遗漏可以当场发现并及时纠正。(www.daowen.com)

3）地形图的拼接

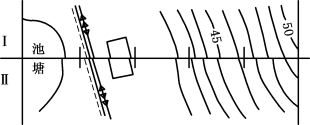

由于测量和绘图误差的存在，分幅测图在相邻图幅的连接处，地物轮廓线和等高线都不会完全吻合，如图9-20所示。为了图的拼接，规范规定每幅图的图边应测出图幅以外10mm，使相邻图幅有一条重叠带，以便于拼接检查。对于聚酯薄膜图纸，由于是半透明的，故只需把两张图纸的坐标格网对齐，就可以检查接边处的地物和等高线的偏差情况。如果测图用的是图画纸，则需用透明纸条将其中一幅图的图边地物等描下来，然后与另一幅图进行拼接检查。

图9-19　等高线的勾绘

图9-20　地形图的拼接

图的接边误差不应大于规定的碎部点平面、高程中误差的22倍。在大比例尺测图中，关于碎部点的平面位置和按等高线插求高程的中误差如表9-8和表9-9所规定。图的拼接误差小于限差时可以平均配赋（即在两幅图上各改正一半），改正时应保持地物、地貌相互位置和走向的正确性。拼接误差超限时，应到实地检查后再改正。

表9-8　地物点点位中误差

表9-9　等高线插求点的高程中误差

4）地形图的检查

为了确保地形图质量，除施测过程中加强检查外，在地形图测完后，必须对成图质量做一次全面检查。地形图的检查包括图面检查、野外巡视和设站检查。

（1）图面检查

检查图面上坐标格网、轮廓线、各级控制点展绘是否准确，各种符号、注记是否正确，包括地物轮廓线有无矛盾、等高线是否清楚、名称注记有否弄错或遗漏。如发现错误或疑点，应到野外进行实地检查修改。

（2）野外巡视

根据室内图面检查的情况，有计划地确定巡视路线，进行实地对照查看。野外巡视中发现的问题，应当场在图上进行修正或补充。

（3）设站检查

根据室内检查和巡视检查发现的问题，到野外设站检查，除对发现的问题进行修正和补测外，还要对本测站所测地形进行检查，看所测地形图是否符合要求。如果发现点位的误差超限，应按正确的观测结果修正。

5）地形图的整饰
