1）测站操作步骤

经纬仪测绘法是用经纬仪按极坐标法测量碎部点的平面位置和高程。根据测定的数据，用量角器和比例尺将碎部点的位置展绘在图纸上，并在点的右侧注明其高程，再对照实地勾绘地形图，这种方法称为模拟法成图。

经纬仪测绘法是将经纬仪安置在测站上，绘图板安置于测站旁，用经纬仪测定碎部点的方向与已知方向之间的水平夹角、测站点至碎部点的距离和碎部点的高程。水平距离和高差均用视距测量方法测量。此法操作简单、灵活，适用于各类地区的地形图测绘，而且是在现场边测边绘，便于检查碎部有无遗漏及观测、计算错误。

图9-15　经纬仪测绘法

经纬仪测绘法在一个测站上的操作步骤如下：

（1）安置仪器：如图9-15所示，安置仪器于测站点（控制点）A上，量取仪器高i。

（2）定向：后视另一控制点B，置水平度盘读数为0°00′00″。

（3）立尺：立尺员依次将标尺立在地物、地貌特征点上。立标尺前，立尺员应弄清实测范围和实地情况，初步拟定立尺点，并与观测员、绘图员共同商定跑尺路线。立尺点数量应视测区的地物、地貌的分布情况而定，一般要求立尺点分布均匀、一点多用、不漏点。

（4）观测：转动照准部，瞄准点1上的标尺，读取视距间隔l，中丝读数v，竖盘盘左读数L及水平角读数β。

（5）计算：先由竖盘读数L计算竖直角α＝90°-L，按视距测量方法用计算器计算出碎部点的水平距离和高程。

（6）展绘碎部点：用细针将量角器的圆心插在图纸上测站点a处，转动量角器，将量角器上等于β角值（碎部点1为102°00′）的刻划线对准起始方向线ab（图9-16），此时量角器的零方向便是碎部点1的方向，然后用测图比例尺按测得的水平距离在该方向上定出点1的位置，并在点的右侧注明其高程。

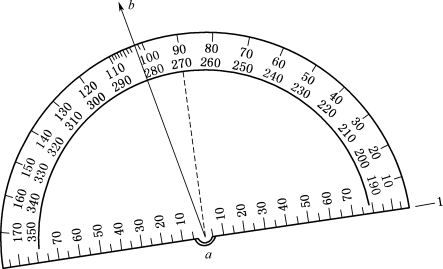

图9-16　地形测量量角器(www.daowen.com)

同法，测出其余各碎部点的平面位置与高程，绘于图上，并随测随绘等高线和地物。

为了检查测图质量，仪器搬到下一测站时，应先观测前站所测的某些明显碎部点，以检查由两个测站测得该点平面位置和高程是否相符。如相差较大，则应查明原因，纠正错误，再继续进行测绘。

若测区面积较大，可分成若干图幅，分别测绘，最后拼接成全区地形图。为了相邻图幅的拼接，每幅图应测出图廓外10mm。

在测图过程中，应注意以下事项：

①为方便绘图员工作，观测员在观测时，应先读取水平角，再读取视距尺的三丝读数和竖盘读数；在读取竖盘读数时，要注意检查竖盘指标水准管气泡是否居中；读数时，水平角估读至5′，竖盘读数估读至1′即可，每观测20～30个碎部点后，应重新瞄准起始方向检查其变化情况，经纬仪测绘法起始方向水平度盘读数偏差不得超过3′，定向边的边长不宜短于图上10cm。

②立尺人员在跑点前，应先与观测员和绘图员商定跑尺路线；立尺时，应将标尺竖直，并随时观察立尺点周围情况，弄清碎部点之间的关系，地形复杂时还需绘出草图，以协助绘图人员做好绘图工作。

③绘图人员要注意图面正确、整洁，注记清晰，并做到随测点，随展绘，随检查。

④当每站工作结束后，应进行检查，在确认地物、地貌无测错或漏测时，方可迁站。

2）测站点的增设

在测图过程中，由于地物分布的复杂性，往往会发现已有的图根控制点还不够用，此时可以用支点法等方法临时增设（加密）一些测站点。

（1）支点法

在现场选定需要增设的测站点，用极坐标法测定其在图上的位置，称为支点法。由于测站点的精度必须高于一般地物点，因此规定：增设支点前必须对仪器（经纬仪、平板仪、全站仪等）重新检查定向；支点的边长不宜超过测站定向边的边长；支点边长要进行往返丈量或两次测定，其差数不应大于1/200。对于增设测站点的高程，则可以根据已知高程的图根点用水准仪或经纬仪视距法测定，其往返高差的较差不得超过1/7等高距。

（2）内、外分点法

内、外分点法，是一种在已知直线方向上按距离定位的方法。这种方法主要用在通视条件好、便于量距和设站的任意两控制点连线（内分点）或其延长线（外分点）上增补测站点。利用已知边内、外分点建立测站，不需要观测水平角，控制点至测站点间的距离、高差的测定与检核，均与支点法相同。
