1）图根控制测量

图根点是直接提供测图使用的平面或高程控制点。测图前应先进行现场踏勘并选好图根点的位置，然后进行图根平面控制和图根高程控制测量。图根控制的测量方法和内业数据处理方法已在第8章中作了介绍。为保证测量精度，根据测图比例尺和地形条件对图根点（测站点）到地形点的距离有所限制，对于平坦开阔地区的图根点密度不宜低于表9-6的规定。

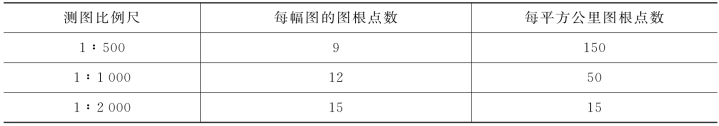

表9-6　平坦开阔地区图根点的密度

2）图纸的准备

（1）图纸的选用

地形图测绘应选用质地较好的图纸，如聚酯薄膜、普通优质绘图纸等。聚酯薄膜是一面打毛的半透明图纸，其厚度约为0.07～0.1mm，经热处理后，其伸缩率很小，且坚韧耐湿，沾污后可洗，在图纸上着墨后，可直接复晒蓝图。但聚酯薄膜图纸易燃，有折痕后不能消除，在测图、使用、保管时要多加注意。普通优质的绘图纸容易变形，为了减少图纸伸缩，可将图纸裱糊在铝板或胶合木板上。

(www.daowen.com)

图9-8　对角线法绘制方格网

（2）绘制坐标格网

控制点是在测图前根据其直角坐标值x，y展绘在图纸上的，为了准确地在图纸上绘出控制点位置，以及日后用图的方便，首先要精确地绘制10cm×10cm的直角坐标方格网。格网线的宽度为0.15mm，绘制方格网一般可使用坐标格网尺，也可以用长直尺按对角线法绘制方格网，如图9-8所示。绘制坐标格网线还可以有多种工具和方法，如坐标格网尺法、直角坐标仪法、格网板画线法、刺孔法等。此外，测绘用品商店还有印刷好坐标格网的聚酯薄膜图纸出售。

（3）展绘控制点

展点时，首先要确定控制点（导线点）所在的方格。如图9-9所示（设比例尺为1∶1000），导线点1的坐标为：x1＝624.32m，y1＝686.18m，由坐标值确定其位置应在klmn方格内。然后从k向n方向、从l向m方向各量取86.18m，得出a、b两点。同样再从k和n点向上量取24.32m，可得出c、d两点，连接ab和cd，其交点即为导线点1在图上的位置。

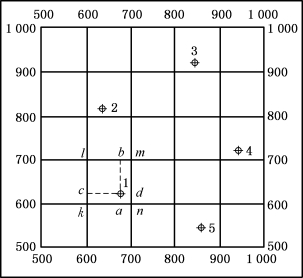

图9-9　导线点的展绘

同法将其他各导线点展绘在图纸上。最后用比例尺在图纸上量取相邻导线点之间的距离和已知的距离相比较，作为展绘导线点的检核，其最大误差在图纸上应不超过±0.3mm，否则导线点应重新展绘。经检验无误，按图式规定绘出导线点符号，并注上点号和高程，这样就完成了测图前的准备工作。
