地面上的地物一般可分为两大类：一类是自然地物，如河流、湖泊、森林、草地等；另一类是人工地物，如房屋、道路、桥梁、管线、路灯等。由于地物种类繁多、形状不一，在图上所表示的是经过综合取舍，按一定要求和测图比例尺，以其平面投影的轮廓或特定的符号绘制在地形图上。为了便于测图和用图，地形图上绘制的各种地物和地貌，应严格按照国家测绘总局颁发的《地形图图式》中规定的符号描绘于图上，因此测绘和使用地形图时，应参阅《地形图图式》并熟悉其中常见图式符号表示方法和含义。其中地物符号有下列几种：

1）比例符号

若地物的轮廓较大，可将其形状和占据地面面积的大小均按测图比例尺缩小，并用规定的符号描绘在图纸上，这种符号称为比例符号，也称为面状符号。如房屋、湖泊和森林等，都采用比例符号绘制。表9-4中，从1号到12号都是比例符号。

2）非比例符号

若地物的轮廓较小，无法将其形状和大小按比例缩绘到图上，而该地物又具有重要的特殊意义，必须采用相应的规定符号表示在该地物的中心位置上，这种特殊的符号称为非比例符号，也称为点状符号。如路灯、水塔和测量控制点等。表9-4中，从27号到40号都为非比例符号。非比例符号均按直立方向描绘，即与南图廓垂直。

非比例符号的中心位置与该地物实地的中心位置关系，随各种不同的地物而异，在测图和用图时应注意下列几点：

（1）规则的几何图形符号，如圆形、正方形、三角形等，以图形几何中心点为实地地物的中心位置。

（2）底部为直角形的符号，如独立树、路标等，以符号的直角顶点为实地地物的中心位置。

（3）宽底符号，如烟囱、岗亭等，以符号底部中心为实地地物的中心位置。

（4）几种图形组合符号，如路灯、消火栓等，以符号下方图形的几何中心为实地地物的中心位置。

（5）下方无底线的符号，如山洞、窑洞等，以符号下方端点连线的中心为实地地物的中心位置。(www.daowen.com)

3）半比例符号

若地物为带状延伸地物，其长度可按比例尺缩绘，而宽度不能按比例尺缩小表示的符号称为半比例符号，也称为线状符号。如铁路、公路、通讯线、管道、垣栅等。表9-4中，从13号到26号都是半比例符号。这种符号的定位线，对于对称线状符号一般就在其实地地物的中心位置；不对称线状符号，如城墙和垣栅等，地物中心位置在其符号的底线上。

4）地物注记

除采用上述各种符号表示地物以外，还需要对地物的性质、名称、种类或数量等用文字和数字或者特定的符号加以说明，这些起说明、解释作用的文字、数字或特有符号，称为地物注记。诸如城镇、学校、河流、道路等地理名称，森林、果树的类别，房屋的结构等特征，桥梁的长宽及载重量，江河的流向、流速及深度，道路的去向等，都以文字或特定符号加以说明。

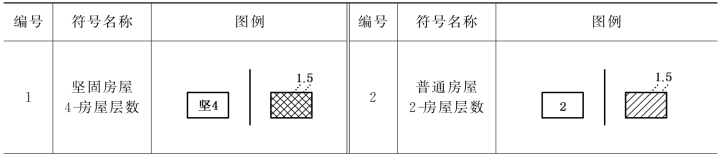

表9-4　地物符号

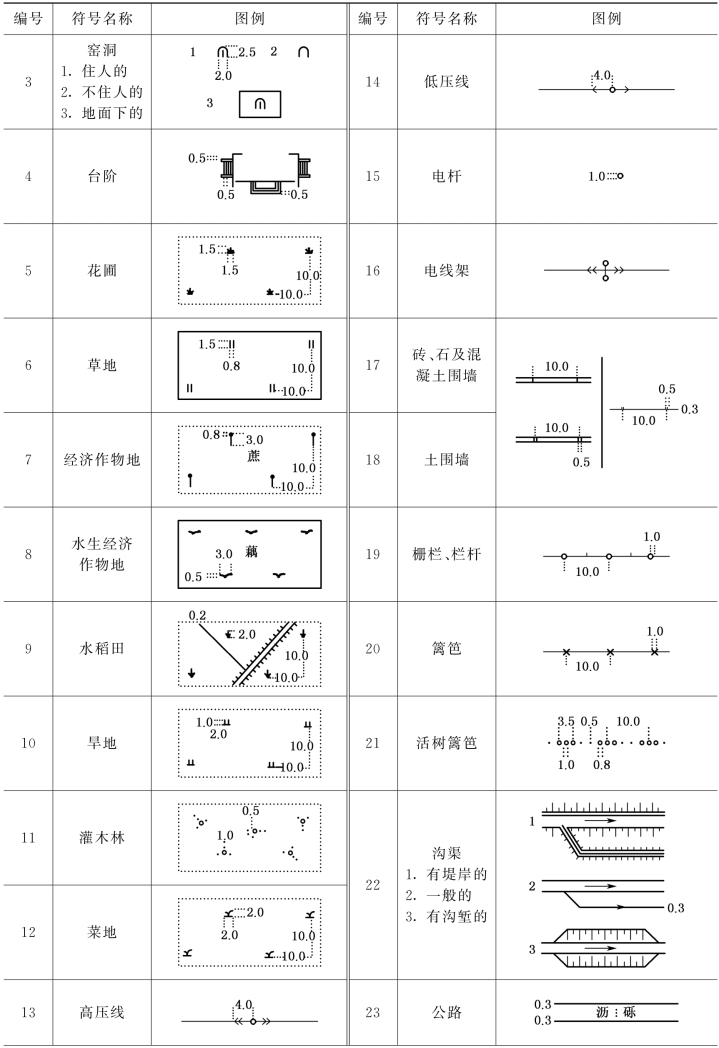

续表9-4

续表9-4
