对于范围广大的地区用常规的方法测绘纸质地形图，由于每幅地形图所包含的地面面积有一定的限度，需要若干幅地形图拼接成一幅完整的地形图。为了便于测绘、管理和使用，需要将地形图进行统一的分幅和编号。地形图的分幅方法有两种：一种是按经纬线分幅的梯形分幅法；另一种是按坐标格网分幅的矩形分幅法。

1）梯形分幅与编号

国家基本比例尺地形图（1∶100万～1∶5000）是按经纬线进行梯形分幅，地形图的图廓线由经纬线构成。各比例尺地形图的分幅均是以1∶100万比例尺地形图图幅为基础，按规定的经差和纬差划分图幅，不同比例尺的图幅行列数和图幅数成简单的倍数关系，并采用国际统一方法编号。

（1）1∶100万比例尺地形图的分幅与编号

按国际上的规定，1∶100万的世界地图实行统一的分幅和编号。即自赤道向北或向南分别按纬差4°分成22个横列，各列由低纬向高纬依次用A、B、…、V表示。自经度180°开始起算，自西向东按经差6°分成60个纵行，各行依次用1、2、…、60表示。每一幅图的编号由其所在的横列字母与纵行的数字按先横列后纵行的次序组成，一幅图的编号写成“横列-纵行”。例如某地的经度为东经117°41′56″，纬度为北纬39°56′55″，则其所在的1∶100万比例尺图的图号为J-50，见图9-2。

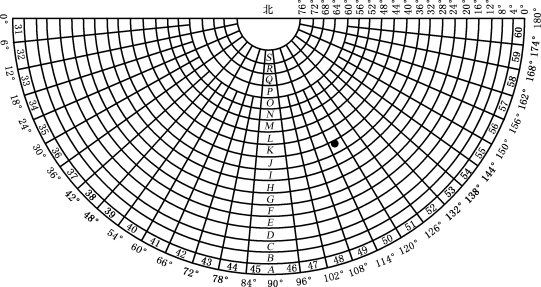

图9-2　1∶100万比例尺图的分幅与编号

以上分幅规定仅适用于纬度60°以下，当纬度在60°～76°时，以经差12°、纬差4°分幅，纬度在76°～88°时，以经差24°、纬差4°分幅。

（2）1∶10万比例尺图的分幅和编号

将一幅1∶100万的图，按经差30′，纬差20′分为144幅1∶10万的图。按图9-3所示顺序，某地的1∶10万图的编号为J-50-8。

（3）1∶5万和1∶2.5万比例尺图的分幅和编号

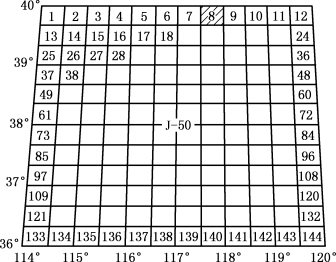

图9-3　1∶10万比例尺图的编号(www.daowen.com)

这两种比例尺图的分幅编号都是以1∶10万比例尺图为基础的。每幅1∶10万的图，划分成4幅1∶5万的图，分别在1∶10万的图号后写上各自的代号A、B、C、D。每幅1∶5万的图又可分为4幅1∶2.5万的图，分别以1、2、3、4编号。某地上述两种比例尺图的图幅编号见表9-2。

（4）1∶10000和1∶5000比例尺图的分幅编号

1∶10000和1∶5000比例尺图的分幅编号也是在1∶10万比例尺图的基础上进行的。每幅1∶10万的图分为64幅1∶10000的图，分别以（1）、（2）、…、（64）表示。每幅1∶10000的图分为4幅1∶5000的图，分别在1∶10000的图号后面写上各自的代号a、b、c、d。

1992年12月我国发布实施的GB/T 13989—92《国家基本比例尺地形图分幅和编号》标准对地形图的分幅和编号作了新的相应规定。按照该标准，1∶100万的分幅仍按国际统一规定进行，但其编号的行和列的称谓相反，即其图号由该图所在的行号（字符码）与列号（数字码）组成，如某地所在的地形图编号为J50。1∶50万～1∶5000国家基本比例尺地形图的分幅则全部在1∶100万地形图的基础上，逐次加密划分而成，其编号均为五个元素10位代码组成，即1∶100万地形图的行号（字符码）1位，列号（数字码）2位，比例尺代码（字符）1位，该图幅的行号（数字码）3位与列号（数字码）3位。各种比例尺地形图的图幅大小及编号见表9-2。

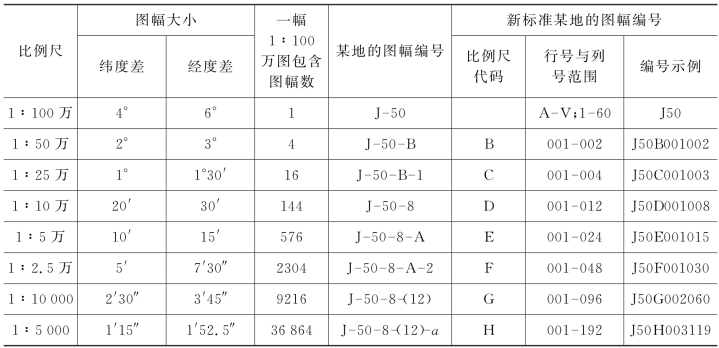

表9-2　各种比例尺地形图的图幅大小

2）矩形分幅与编号

传统纸质大比例尺地形图通常采用矩形分幅法，图廓线是平行于直角坐标轴的坐标格网线，以整千米或百米坐标进行分幅。图幅大小如表9-3所示。

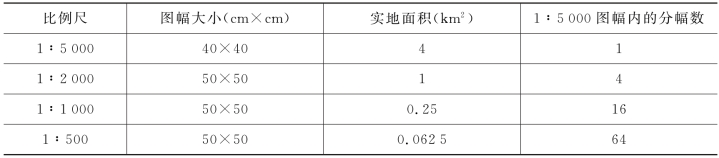

表9-3　大比例尺地形图的图幅大小

矩形分幅地形图的编号一般采用图幅西南角坐标公里数编号法，x坐标在前，y坐标在后，中间用短线连接。如图9-4，某1∶5000图幅西南角的坐标值x＝32km，y＝56km，则其图幅编号为“32-56”。比例尺为1∶500地形图编号时，坐标值取至0.01km，而1∶1000、1∶2000地形图取至0.1km。同一地区不同比例尺地形图也可以1∶5000比例尺图为基础进行编号。例如以图9-4某1∶5000图幅图号作为该图幅中的其他较大比例尺所有图幅的基本图号。在1∶5000图号的末尾分别加上罗马字Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1∶2000比例尺图幅的编号，如图9-4中的甲图幅，其编号为“32-56-Ⅰ”。同样，在1∶2000图幅编号的末尾分别再加上Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1∶1000图幅的编号，如图9-4中的乙图幅，其编号为“32-56-Ⅳ-Ⅱ”。在1∶1000比例尺的图号末尾再加上Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1∶500图幅的编号。如图9-4中的丙图幅，其编号为“32-56Ⅳ-Ⅲ-Ⅲ”。

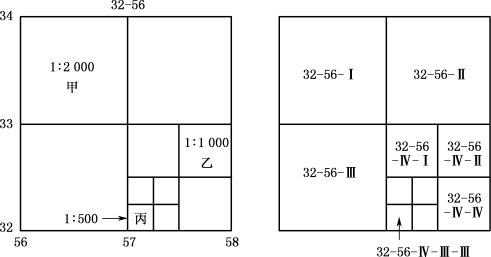

图9-4　矩形分幅与编号
