在实际测量作业中,并不是直接测定各条边的坐标方位角,而是通过已知边的坐标方位角及已知边与待定边的夹角,计算待定边的坐标方位角。
1)正、反坐标方位角
如图8-3所示,以A为起点、B为终点的直线AB的坐标方位角αAB,称为直线AB的坐标方位角。而直线BA的坐标方位角αBA,称为直线AB的反坐标方位角。由图8-3中可以看出正、反坐标方位角间的关系为:
αAB=αBA±180° (8-1)
图8-3 正、反坐标方位角

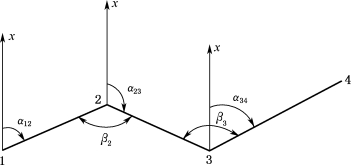

图8-4 坐标方位角的推算
2)坐标方位角的推算
在实际工作中并不需要测定每条直线的坐标方位角,而是通过与已知坐标方位角的直线连测后,推算出各直线的坐标方位角。如图8-4所示,已知直线12的坐标方位角α12,观测了水平角β2和β3,要求推算直线23和直线34的坐标方位角。(www.daowen.com)
由图8-4可以看出:
α23=α21-β2=α12+180°-β2
α34=α32+β3=α23+180°+β3
因β2在推算路线前进方向的右侧,该转折角称为右角;β3在左侧,称为左角。从而可归纳出推算坐标方位角的一般公式为:
α前=α后+180°+β左 (8-2)
α前=α后+180°-β右 (8-3)
计算中,如果α前>360°,应自动减去360°;如果α前<0°,则自动加上360°。
图8-5 象限角
